10G-SFPP-SR-SA là bản TAA của module SFP+ 10GBASE-SR RUCKUS dải nhiệt tiêu chuẩn: 850 nm, đa mode, 300 m OM3 / 400 m OM4, có giám sát quang. Mã này dành cho hồ sơ mua sắm yêu cầu Trade Agreements Act.
Cách đọc mã 10G-SFPP-SR-SA
Tiền tố 10G-SFPP chỉ module SFP+ 10 Gigabit. Phần SR là chuẩn quang: short reach 850 nm đa mode. Hậu tố: A: đạt chuẩn TAA (Trade Agreements Act); S: dải nhiệt tiêu chuẩn 0–70 °C. Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 10GBASE-SR |
|---|---|
| Chuẩn IEEE | 802.3ae |
| Dạng module | SFP+ |
| Bước sóng | 850 nm |
| Loại sợi / cáp | Đa mode (MMF) OM3/OM4 |
| Khoảng cách tối đa | 300 m (OM3), 400 m (OM4), 500 m trên OM4 LazrSPEED |
| Đầu nối | LC |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Có |
| Công suất phát (TX) | -4.3 đến -1 dBm |
| Độ nhạy thu (RX) | -11.1 đến -1 dBm |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 10GBASE-SR, SFP+ optic (LC), target range 300m over MMF, standard temperature (0°C to 70°C), TAA compliant |
| Trạng thái | Đang cung cấp |
10G-SFPP-SR-SA khác gì các mã cùng họ
Thông số quang và bảng hỗ trợ switch giống hệt 10G-SFPP-SR-S; chỉ thêm TAA. Gói 8 chiếc là 10G-SFPP-SR-SA8.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| 10G-SFPP-SR-SA | 10GBASE-SR | Đa mode (MMF) OM3/OM4 | 300 m (OM3), 400 m (OM4), 500 m trên OM4 LazrSPEED | 0–70 °C | Có | Đang bán |
| 10G-SFPP-SR | 10GBASE-SR | Đa mode (MMF) OM3/OM4 | 300 m (OM3), 400 m (OM4), 500 m trên OM4 LazrSPEED | -40 đến 85 °C (công nghiệp) | Không | EOL |
| 10G-SFPP-SR-S | 10GBASE-SR | Đa mode (MMF) OM3/OM4 | 300 m (OM3), 400 m (OM4), 500 m trên OM4 LazrSPEED | 0–70 °C | Không | Đang bán |
| 10G-SFPP-LR | 10GBASE-LR | Đơn mode (SMF) | 10 km | -40 đến 85 °C (công nghiệp) | Không | EOL |
| 10G-SFPP-LR-S | 10GBASE-LR | Đơn mode (SMF) | 10 km | 0–70 °C | Không | Đang bán |
| 10G-SFPP-LR-SA | 10GBASE-LR | Đơn mode (SMF) | 10 km | 0–70 °C | Có | Đang bán |
| 10G-SFPP-LRM | 10GBASE-LRM | Đa mode cũ OM1/OM2 (và OM3/OM4) | 220 m trên OM1/OM2; 300 m trên OM3/OM4 | 0–70 °C | Không | EOL |
| 10G-SFPP-TX-LP-A | 10GBASE-T | Cáp xoắn đôi Cat 6a/Cat 7 | 30 m | 0–70 °C | Có | Đang bán |

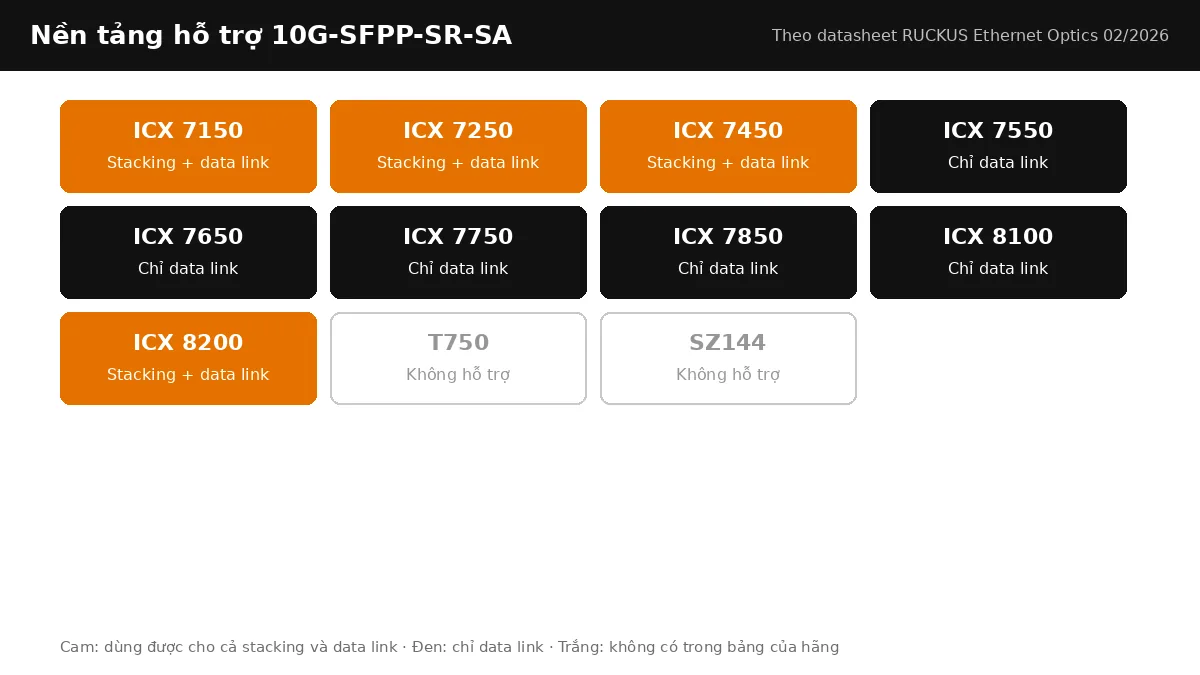

Switch RUCKUS ICX hỗ trợ 10G-SFPP-SR-SA
Dùng được cho cả stacking và data link trên ICX 7150, ICX 7250, ICX 7450, ICX 8200. Chỉ dùng cho data link (không stacking) trên ICX 7550, ICX 7650, ICX 7750, ICX 7850, ICX 8100.
Ứng dụng triển khai
Dùng thay 10G-SFPP-SR-S trong các dự án tổ chức quốc tế, ngân hàng hoặc công ty có chính sách mua sắm theo TAA; mọi kịch bản uplink và stacking đều giống bản -S.
Lưu ý khi chọn và lắp đặt
Nếu không có ràng buộc TAA, 10G-SFPP-SR-S cho cùng hiệu năng và thường sẵn hàng hơn.

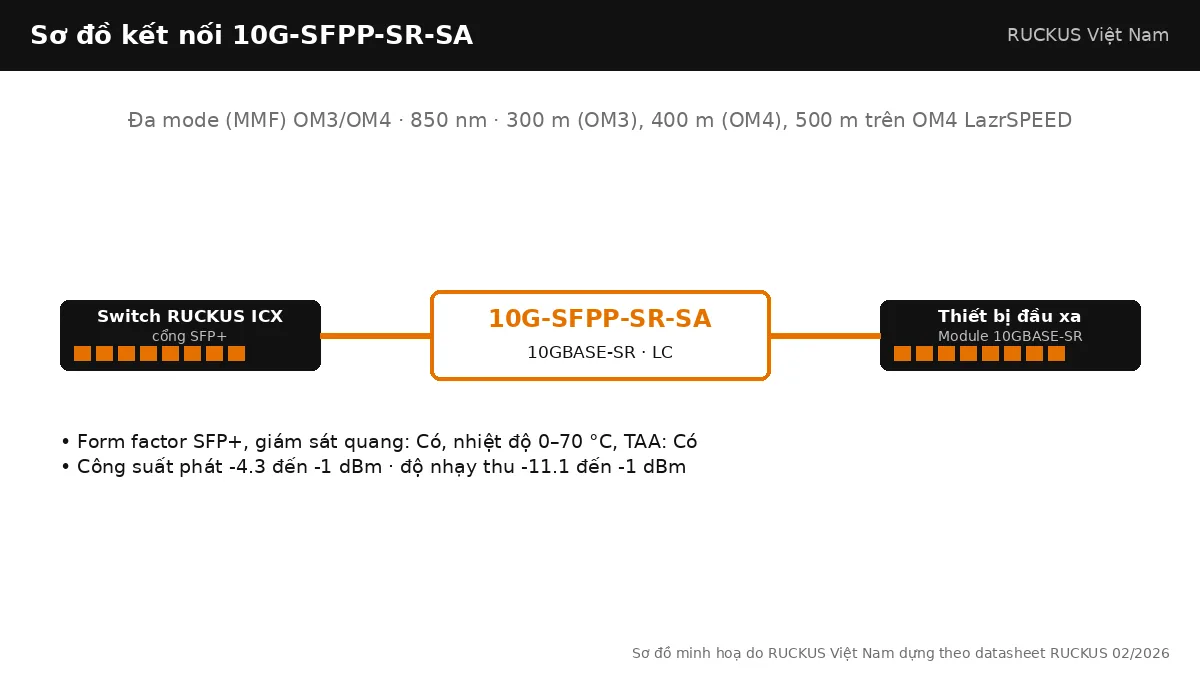

Lắp đặt và kiểm tra 10G-SFPP-SR-SA trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng SFP+ khi switch đang chạy, không cần khởi động lại. Dùng dây nhảy LC duplex đúng loại sợi (đa mode); tháo nắp bụi ngay trước khi cắm và lau đầu connector nếu đã để hở. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao. Khi dùng cho stacking, cấu hình cổng stack trước rồi mới cắm cáp; show stack xác nhận thành viên và đường dự phòng.
Sản phẩm dùng kèm 10G-SFPP-SR-SA
Cổng SFP+ 10G có trên ICX8100-24P-X, ICX8100-48PF-X, ICX8200-C08PF, ICX8200-24FX, ICX7550-24F; cổng SFP28 của ICX8200-48PF cũng chạy module 10G. Trong cùng tủ rack, cáp DAC 10G-SFPP-TWX-P-0101 (1 m), 10G-SFPP-TWX-P-0301 (3 m) hoặc 10G-SFPP-TWX-P-0501 (5 m) rẻ hơn cặp module quang. Nếu tuyến là đơn mode hoặc trên 400 m, mã tương ứng là 10G-SFPP-LR-S. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
Cần báo giá 10G-SFPP-SR-SA hoặc kiểm tra tương thích với switch đang dùng, gửi mã switch và sơ đồ đấu nối qua trang liên hệ RUCKUS Việt Nam; kỹ thuật RUCKUS Việt Nam đối chiếu bảng hỗ trợ của hãng trước khi báo giá.
