Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn — Stacking gộp nhiều switch vật lý thành một thiết bị logic có một địa chỉ quản lý, một file cấu hình và một bảng chuyển mạch chung. Bài viết đi vào phần khó: chọn topology, đặt vai trò, tính băng thông stack và tránh những lỗi khiến cả stack mất kết nối khi bảo trì.
Stack khác với nhiều switch nối bằng uplink thế nào
Nếu nối ba switch bằng cáp uplink thông thường, bạn có ba thiết bị: ba địa chỉ IP quản lý, ba file cấu hình, ba lần nâng cấp firmware và ba lần khai báo VLAN. Spanning Tree sẽ chặn bớt đường để chống loop, nên một phần băng thông bị bỏ không.
Khi ba switch đó được xếp chồng, hệ thống nhìn thấy một switch duy nhất. Cổng được đánh số theo dạng đơn vị/khe/cổng, ví dụ cổng 5 của switch thứ hai là 2/1/5. Bạn cấu hình một lần, nâng cấp firmware một lần cho cả stack, và có thể gộp cổng từ hai switch khác nhau vào cùng một LAG — điều mà uplink thường không làm được nếu không dùng công nghệ đa khung.
Ba vai trò trong một stack
| Vai trò | Nhiệm vụ | Khi active hỏng |
|---|---|---|
| Active controller | Quản lý toàn stack, giữ cấu hình, xử lý giao thức lớp 3 | Ngừng phục vụ, chuyển quyền cho standby |
| Standby controller | Đồng bộ cấu hình và trạng thái từ active | Tiếp quản vai trò active |
| Member | Chuyển mạch dữ liệu theo điều khiển của active | Tiếp tục hoạt động bình thường |
Việc bầu chọn dựa trên giá trị priority từ 0 đến 255, trong đó 255 là cao nhất và giá trị mặc định cho active và standby là 128. Đây là điểm nhiều người bỏ qua: nếu để mặc định, sau một lần mất điện toàn bộ, vai trò active có thể rơi vào một switch khác với dự kiến — thường là switch có thời gian khởi động nhanh hơn.
Khuyến nghị thực tế: đặt priority cho hai switch dự định làm active và standby cao hơn hẳn phần còn lại, ví dụ 200 và 180, để vai trò ổn định qua các lần khởi động lại.
Topology: vòng hay tuyến
ICX hỗ trợ hai kiểu đấu stack:
- Tuyến (linear) — nối nối tiếp switch 1–2–3–4. Đơn giản, tốn ít cổng, nhưng đứt một sợi cáp giữa chuỗi sẽ tách stack thành hai phần.

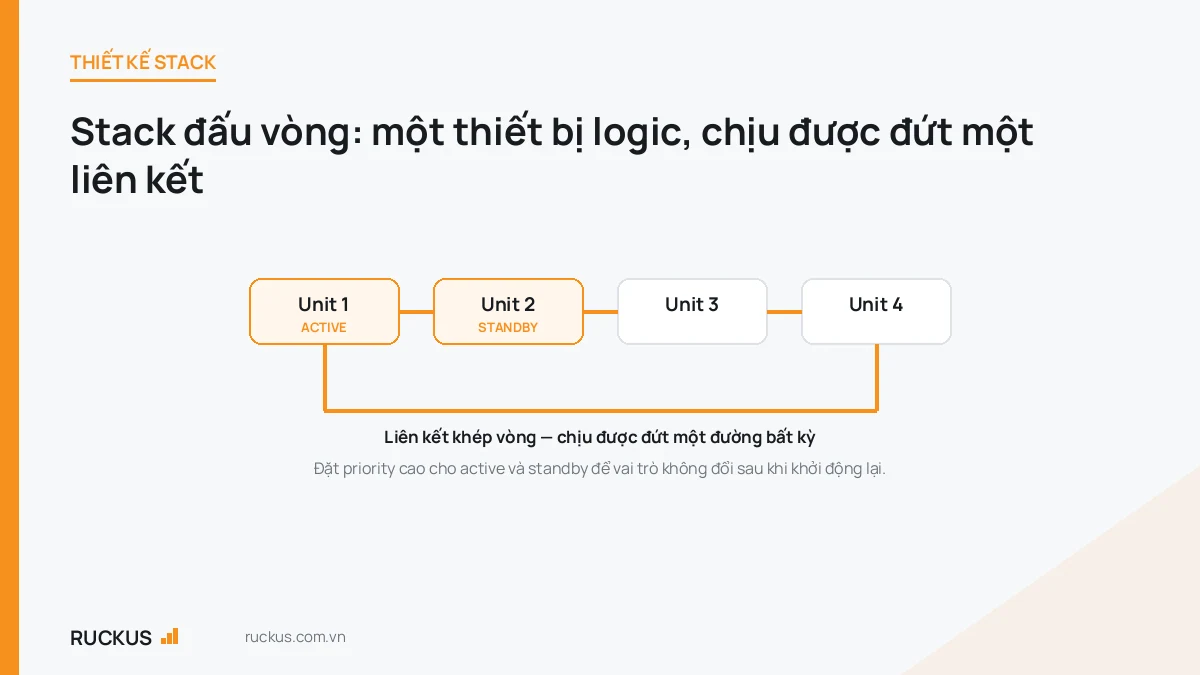

- Vòng (ring) — nối tiếp rồi khép cổng cuối về switch đầu. Tốn thêm một đường cáp nhưng chịu được đứt một liên kết bất kỳ.
Với hệ thống production, hãy luôn dùng vòng. Chi phí tăng thêm chỉ là một sợi cáp stack, đổi lại tránh được sự cố tách stack — tình huống nguy hiểm vì hai nửa stack có thể cùng nghĩ mình là active và gây xung đột địa chỉ trong mạng.
Giới hạn theo từng dòng
| Dòng | Số switch tối đa | Băng thông stack | Khoảng cách |
|---|---|---|---|
| ICX 8100 | Không hỗ trợ | — | — |
| ICX 8200 | 12 | 1.200 Gb/s | Trong tủ rack |
| ICX 7550 | 12 | 2.400 Gb/s | Tới 10 km qua cáp quang |
| ICX 7650 | 12 | 2.400 Gb/s | Trong tủ rack |
| ICX 7850 | 12 | 9,6 Tbps | Tới 10 km qua cáp quang |

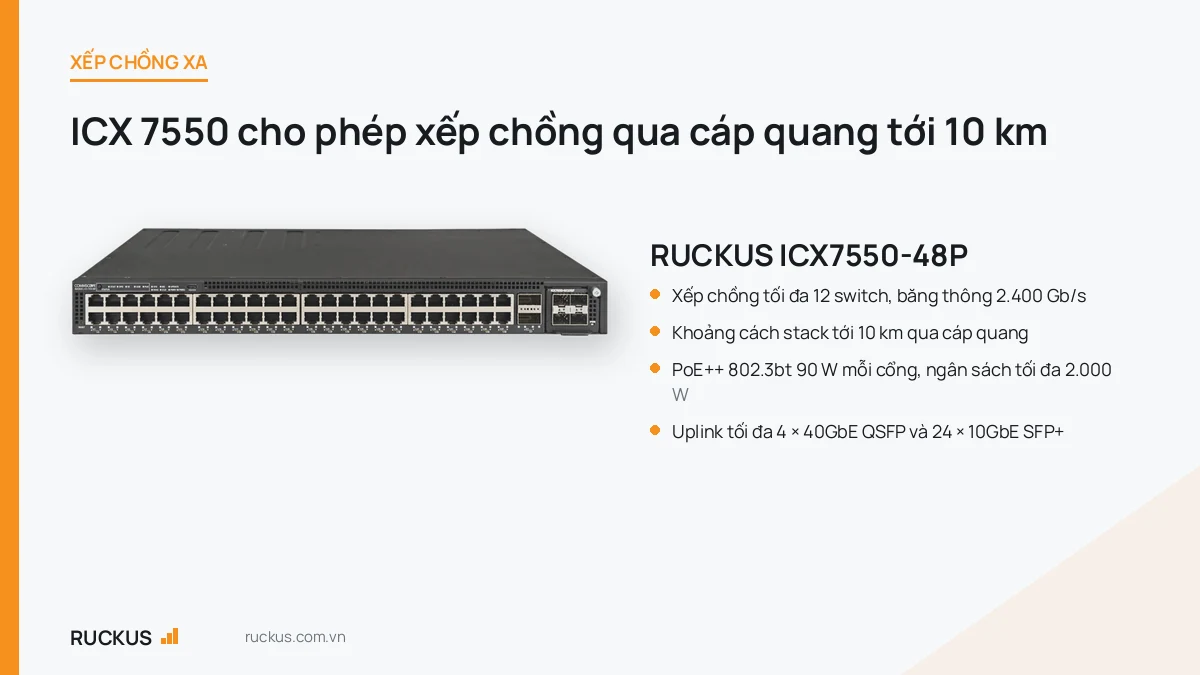

Khả năng stack xa tới 10 km của ICX 7550 và ICX 7850 là công cụ thiết kế mạnh cho khuôn viên nhiều tòa nhà: các switch đặt ở những tòa khác nhau vẫn là một thiết bị logic duy nhất, không cần chạy giao thức định tuyến giữa các tòa.
Quy trình dựng stack
FastIron cung cấp hai công cụ tương tác thay vì bắt gõ toàn bộ cấu hình:
- Chuẩn bị phần cứng. Đặt các switch cùng dòng, cùng phiên bản firmware. Đấu cáp stack theo topology vòng nhưng chưa khép vòng vội ở bước đầu nếu tài liệu dòng máy yêu cầu.
- Bật stacking trên switch dự định làm active bằng lệnh
stack enable. - Chạy công cụ dựng stack. Dùng
stack secure-setupđể hệ thống tự dò các switch lân cận qua cổng stack và cho bạn chọn thứ tự, hoặcstack interactive-setupđể khai báo từng bước gồm vai trò và topology. - Đặt priority cho active và standby để cố định vai trò.
- Kiểm tra bằng
show stack: xác nhận đủ số đơn vị, đúng vai trò, topology hiển thị là ring và tất cả liên kết stack ở trạng thái up. - Lưu cấu hình và thử rút một sợi cáp stack để xác nhận stack vẫn nguyên vẹn trước khi bàn giao.
Thao tác chi tiết trên giao diện dòng lệnh được trình bày trong bài Hướng dẫn cấu hình switch RUCKUS ICX lần đầu.
Năm lỗi thiết kế thường gặp
- Đấu tuyến thay vì vòng để tiết kiệm một sợi cáp. Đây là lỗi đắt nhất, vì hậu quả chỉ lộ ra khi có sự cố.
- Dồn toàn bộ uplink lên switch active. Nếu active hỏng và toàn bộ đường lên nằm trên đó, stack còn sống nhưng mất kết nối ra ngoài. Hãy chia uplink lên ít nhất hai switch khác nhau trong stack và gộp thành LAG.
- Trộn firmware khác phiên bản. Switch không khớp phiên bản có thể không gia nhập stack hoặc bị đưa về trạng thái không hoạt động.
- Không đặt priority. Vai trò active trôi sau mỗi lần mất điện, gây khó khăn khi truy vết sự cố.
- Kỳ vọng stack thay thế được thiết kế dự phòng nguồn. Stack chống được lỗi một switch, nhưng nếu cả tủ mất điện thì toàn bộ stack cùng chết. Xem Thiết kế Wi-Fi dự phòng khi Controller hoặc Internet gặp sự cố.
Khi nào không nên stack
Stack không phải lúc nào cũng đúng. Ba trường hợp nên cân nhắc lại:
- Yêu cầu nâng cấp không gián đoạn. Nâng firmware một stack thường phải khởi động lại toàn bộ. Nếu hệ thống không chấp nhận cửa sổ gián đoạn, kiến trúc hai switch độc lập chạy MCT hoặc VRRP có thể phù hợp hơn.
- Các switch đặt quá xa nhau và dòng máy không hỗ trợ stack xa.
- Mạng chỉ có hai switch nhỏ mà lợi ích quản lý không bù được chi phí cổng stack.
Cần tính toán số cổng, ngân sách PoE và cấu hình stack cho một mặt bằng cụ thể, hãy gửi yêu cầu tới RUCKUS Việt Nam hoặc xem trước danh mục switch RUCKUS ICX.
