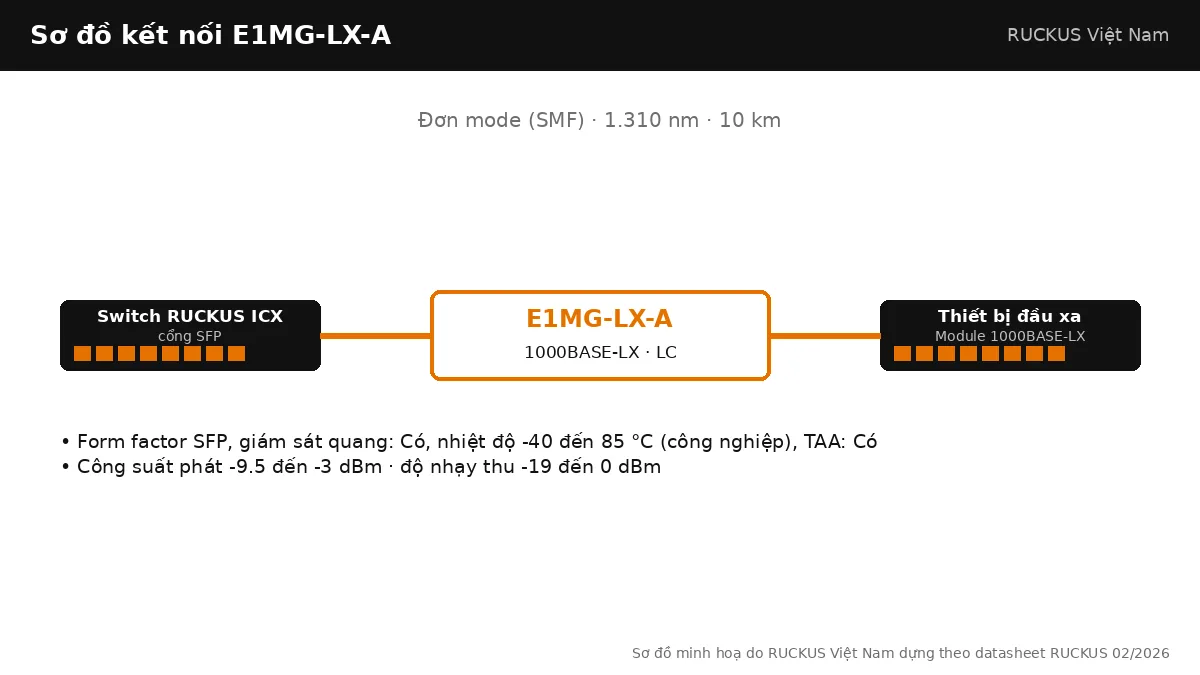

E1MG-LX-A là module SFP 1000BASE-LX của RUCKUS kết hợp hai thuộc tính hiếm gặp trong cùng một mã: đạt chuẩn TAA và dải nhiệt công nghiệp -40 đến 85 °C. Thông số quang giữ nguyên chuẩn LX: 1.310 nm, sợi đơn mode, 10 km, đầu LC.
Cách đọc mã E1MG-LX-A
Tiền tố E1MG chỉ nhóm module 1 Gigabit (100 MbE dùng chung tiền tố với hậu tố 100FX). Phần LX là chuẩn quang: 1000BASE-LX 1.310 nm đơn mode. Hậu tố: A: đạt chuẩn TAA (Trade Agreements Act). Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 1000BASE-LX |
|---|---|
| Chuẩn IEEE | 802.3z |
| Dạng module | SFP |
| Bước sóng | 1.310 nm |
| Loại sợi / cáp | Đơn mode (SMF) |
| Khoảng cách tối đa | 10 km |
| Đầu nối | LC |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | -40 đến 85 °C (công nghiệp) |
| Tuân thủ TAA | Có |
| Công suất phát (TX) | -9.5 đến -3 dBm |
| Độ nhạy thu (RX) | -19 đến 0 dBm |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 1000BASE-LX SFP Optic, SMF, LC connector, TAA compliant, industrial temperature (-40°C to 85°C) |
| Trạng thái | Đang cung cấp |
E1MG-LX-A khác gì các mã cùng họ
Khác E1MG-LX-OM ở TAA và dải nhiệt công nghiệp; đổi lại không được liệt kê cho T750 Fiber Backpack và SmartZone 144. Bản gói 8 là E1MG-LX-A8.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E1MG-LX-A | 1000BASE-LX | Đơn mode (SMF) | 10 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |
| E1MG-SX-OM | 1000BASE-SX | Đa mode (MMF) | 220–550 m (tuỳ loại sợi) | 0–70 °C | Không | Đang bán |
| E1MG-SX-OM-T | 1000BASE-SX | Đa mode (MMF) | 220–550 m | -40 đến 85 °C (công nghiệp) | Không | Đang bán |
| E1MG-SX-A | 1000BASE-SX | Đa mode (MMF) | 220–550 m | 0–70 °C | Có | Đang bán |
| E1MG-SX-A8 | 1000BASE-SX | Đa mode (MMF) | 220–550 m | 0–70 °C | Có | Đang bán |
| E1MG-LX-OM | 1000BASE-LX | Đơn mode (SMF); cũng chạy được trên đa mode | 10 km trên SMF; 550 m trên MMF | 0–70 °C | Không | Đang bán |
| E1MG-BXD-TA | 1000BASE-BXD | Đơn mode một sợi (single-strand SMF) | 20 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |
| E1MG-BXU-TA | 1000BASE-BXU | Đơn mode một sợi (single-strand SMF) | 20 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |

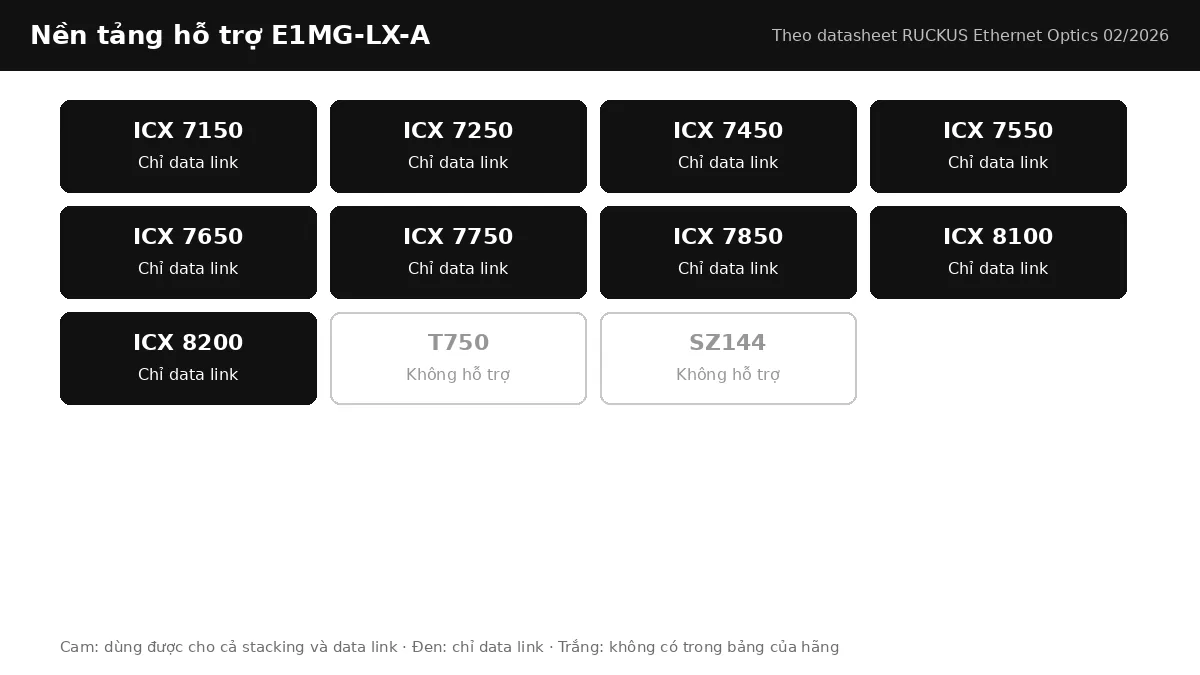

Switch RUCKUS ICX hỗ trợ E1MG-LX-A
Chỉ dùng cho data link (không stacking) trên ICX 7150, ICX 7250, ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850, ICX 8100, ICX 8200.
Ứng dụng triển khai
Thích hợp cho switch ICX đặt trong tủ ngoài trời nối quang đơn mode về trung tâm: cổng khu công nghiệp, bãi xe, trạm bơm, cột đèn thông minh. Cũng là lựa chọn mặc định cho dự án cần TAA với đường quang xa.
Lưu ý khi chọn và lắp đặt
Đầu xa phải là 1000BASE-LX 1.310 nm; nếu đầu xa chỉ có 850 nm đa mode thì phải đổi cả hai đầu sang SX.
Lắp đặt và kiểm tra E1MG-LX-A trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng SFP khi switch đang chạy, không cần khởi động lại. Dùng dây nhảy LC duplex đúng loại sợi (đơn mode); tháo nắp bụi ngay trước khi cắm và lau đầu connector nếu đã để hở. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao.
Sản phẩm dùng kèm E1MG-LX-A
Cổng uplink SFP 1G trên ICX8100-24, ICX8100-24P, ICX8100-48P là nơi E1MG-LX-A thường được lắp; các switch có cổng SFP+ hoặc SFP28 như ICX8200-24P cũng nhận module 1G cho data link. Với hai thiết bị cách nhau dưới 5 m, cáp 1G-SFP-TWX-0101 hoặc 1G-SFP-TWX-0501 thay được cặp module và dây nhảy. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
