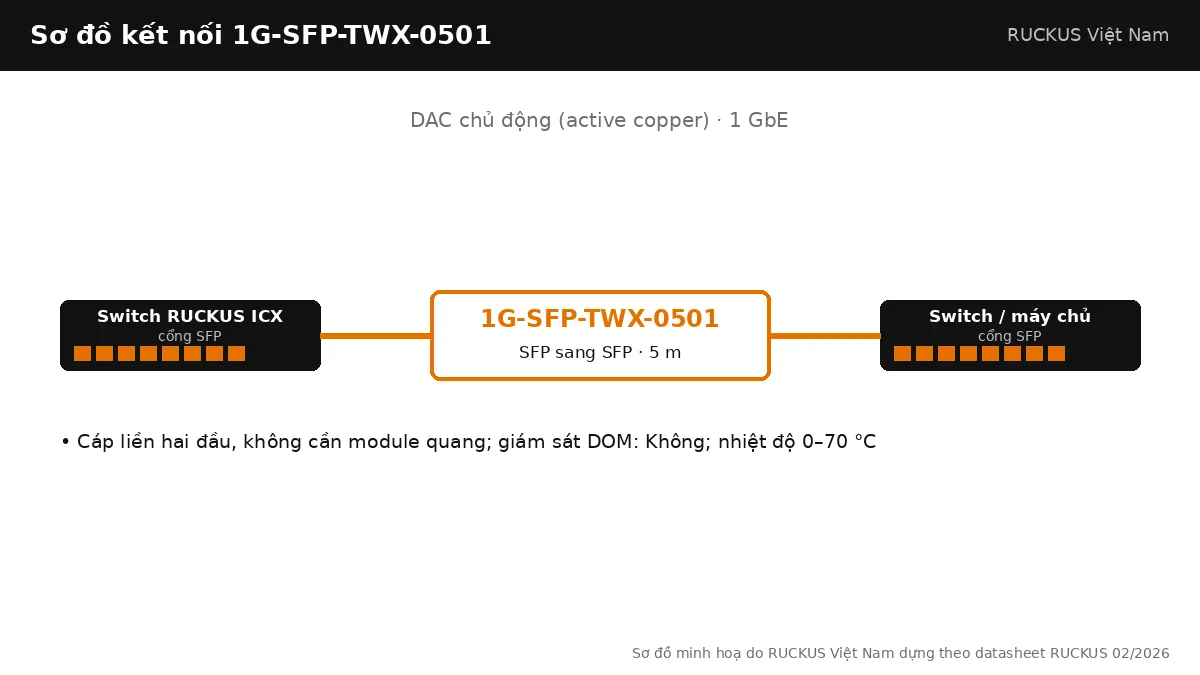

1G-SFP-TWX-0501 là cáp DAC SFP 1 Gbps dài 5 m của RUCKUS, dùng khi hai thiết bị ở hai tủ rack kề nhau hoặc ở hai đầu tủ cao. Là chiều dài lớn nhất của DAC 1G trong danh mục.
Thông số theo hãng sản xuất
| Loại cáp | DAC chủ động (active copper) |
|---|---|
| Tốc độ | 1 GbE |
| Chuẩn IEEE | 802.3z |
| Đầu nối | SFP sang SFP |
| Chiều dài | 5 m |
| Giám sát DOM | Không |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Mô tả theo hãng sản xuất | 1GbE Direct Attach SFP to SFP active copper cable, 5m |
| Trạng thái | Đang cung cấp |
1G-SFP-TWX-0501 khác gì các mã cùng họ
Cùng thông số với 1G-SFP-TWX-0101 nhưng dài 5 m. Vượt 5 m phải chuyển sang module quang E1MG-SX-OM với dây nhảy đa mode.
| Mã | Loại | Đầu nối | Chiều dài | Stacking |
|---|---|---|---|---|
| 1G-SFP-TWX-0501 | DAC chủ động (active copper) | SFP sang SFP | 5 m | Chỉ data link |
| 1G-SFP-TWX-0101 | DAC chủ động (active copper) | SFP sang SFP | 1 m | Chỉ data link |
Switch RUCKUS ICX hỗ trợ 1G-SFP-TWX-0501
Chỉ dùng cho data link (không stacking) trên ICX 7150, ICX 7250, ICX 8100, ICX 8200. Không có trong bảng hỗ trợ của hãng cho ICX 7550, ICX 7650, ICX 7850.
Ứng dụng triển khai
Nối uplink 1G giữa ICX 8100 ở tủ access và switch phân phối ở tủ bên cạnh; nối ICX 8200 với thiết bị chỉ có cổng SFP 1G cách 3–5 m.
Lưu ý khi chọn và lắp đặt
Đi cáp DAC 5 m cần bán kính uốn rộng hơn dây quang; tránh bó chặt với dây nguồn.
Lắp đặt và kiểm tra 1G-SFP-TWX-0501
Cáp SFP thay nóng được: cắm hai đầu khi switch đang chạy; giữ bán kính uốn tối thiểu theo nhà sản xuất và không bó chặt cùng dây nguồn. Cáp chủ động có mạch điện tử trong đầu nối, lấy nguồn từ cổng; nếu show media không nhận cáp, thử đổi đầu hoặc cổng khác trước khi kết luận cáp hỏng. Mã này chỉ được hãng hỗ trợ cho data link; không dùng làm cáp stack dù cổng vật lý giống nhau. Ghi nhãn hai đầu cáp bằng tên switch và số cổng; với tủ có nhiều cáp cùng chiều dài, nhãn là cách duy nhất truy vết khi bảo trì.
Sản phẩm dùng kèm 1G-SFP-TWX-0501
Cổng SFP 1G để cắm cáp có trên ICX8100-24, ICX8100-24P, ICX8100-48P. Cần xa hơn 5 m thì dùng cặp module E1MG-SX-OM (đa mode) hoặc E1MG-LX-OM (đơn mode). Xem thêm toàn bộ cáp kết nối RUCKUS, bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và bài Hướng dẫn cấu hình switch RUCKUS ICX lần đầu.
Cần báo giá 1G-SFP-TWX-0501 hoặc chọn chiều dài phù hợp tủ rack, gửi sơ đồ vị trí thiết bị qua trang liên hệ RUCKUS Việt Nam; RUCKUS Việt Nam đối chiếu bảng hỗ trợ stacking của hãng trước khi báo giá.
