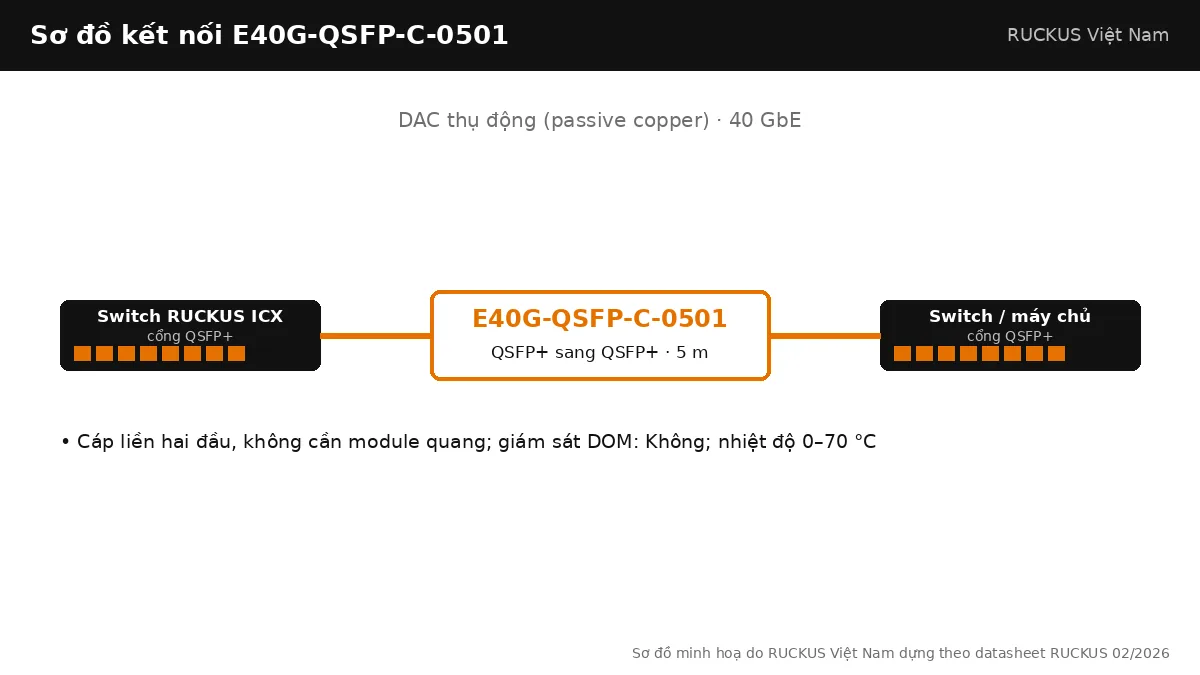

E40G-QSFP-C-0501 là cáp DAC QSFP+ 40 Gbps thụ động dài 5 m của RUCKUS cho liên kết 40G giữa hai tủ rack kề nhau. Datasheet ghi rõ cáp thụ động 5 m không dùng cho stacking; dùng cho data link trên ICX 7450–7850.
Thông số theo hãng sản xuất
| Loại cáp | DAC thụ động (passive copper) |
|---|---|
| Tốc độ | 40 GbE |
| Chuẩn IEEE | Không nêu |
| Đầu nối | QSFP+ sang QSFP+ |
| Chiều dài | 5 m |
| Giám sát DOM | Không |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Mô tả theo hãng sản xuất | 40GbE Direct Attach QSFP+ to QSFP+ Passive Copper Cable, 5m |
| Trạng thái | Đang cung cấp |
E40G-QSFP-C-0501 khác gì các mã cùng họ
Là chiều dài lớn nhất của họ DAC 40G thụ động. Nếu cần stack ở 5 m, chuyển sang cáp chủ động E40G-QSFP-QSFP-C-0501 hoặc AOC 10 m E40G-QSFP-QSFP-AOC-1001.
| Mã | Loại | Đầu nối | Chiều dài | Stacking |
|---|---|---|---|---|
| E40G-QSFP-C-0501 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 5 m | Chỉ data link |
| 40G-QSFP-C-00501 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 0,5 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-C-0101 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 1 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-P-0101 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 1 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-P-0301 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 3 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-C-0101 | DAC chủ động (active copper) | QSFP+ sang QSFP+ | 1 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-C-0301 | DAC chủ động (active copper) | QSFP+ sang QSFP+ | 3 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-C-0501 | DAC chủ động (active copper) | QSFP+ sang QSFP+ | 5 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-4SFP-C-0101 | DAC breakout chủ động (active copper) | QSFP+ sang 4 × SFP+ | 1 m | Chỉ data link |

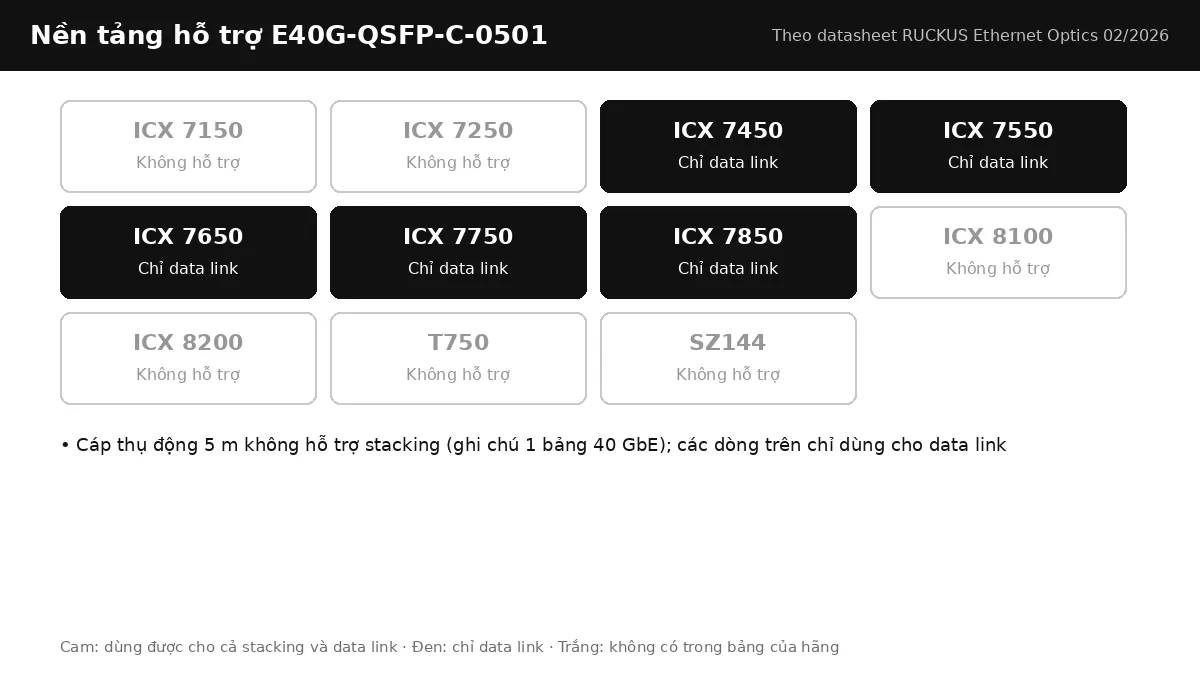

Switch RUCKUS ICX hỗ trợ E40G-QSFP-C-0501
Chỉ dùng cho data link (không stacking) trên ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850. Không có trong bảng hỗ trợ của hãng cho ICX 8100, ICX 8200.
- Cáp thụ động 5 m không hỗ trợ stacking (ghi chú 1 bảng 40 GbE); các dòng trên chỉ dùng cho data link
Ứng dụng triển khai
Uplink 40G từ ICX 7650 ở tủ access sang ICX 7850 ở tủ core cách một tủ; nối máy chủ 40G QSFP+ sang switch.
Lưu ý khi chọn và lắp đặt
Không dùng cho stacking; kiểm tra lại BOM nếu mục đích là stack.
Lắp đặt và kiểm tra E40G-QSFP-C-0501
Cáp QSFP+ thay nóng được: cắm hai đầu khi switch đang chạy; giữ bán kính uốn tối thiểu theo nhà sản xuất và không bó chặt cùng dây nguồn. Cáp thụ động không có mạch điện tử; show media hiển thị dạng "Direct attach copper" khi được nhận. Mã này chỉ được hãng hỗ trợ cho data link; không dùng làm cáp stack dù cổng vật lý giống nhau. Ghi nhãn hai đầu cáp bằng tên switch và số cổng; với tủ có nhiều cáp cùng chiều dài, nhãn là cách duy nhất truy vết khi bảo trì.
Sản phẩm dùng kèm E40G-QSFP-C-0501
Cổng QSFP+ 40G có trên ICX7550-24P, ICX7550-48P, ICX7650-48ZP; cổng QSFP28 của ICX7850-32Q chạy được 40G. Vượt 10 m: module E40G-QSFP-SR4 với cáp MTP đa mode (150 m) hoặc E40G-QSFP-LR4 trên đơn mode (10 km). Xem thêm toàn bộ cáp kết nối RUCKUS, bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và bài Hướng dẫn cấu hình switch RUCKUS ICX lần đầu.
