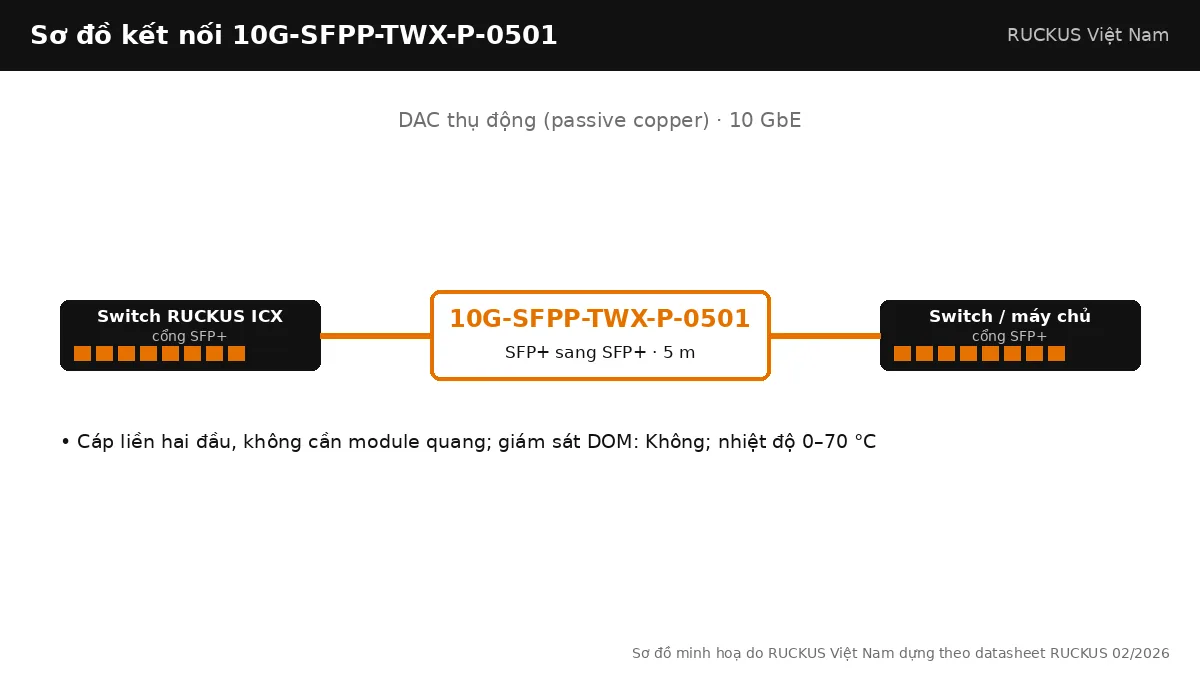

10G-SFPP-TWX-P-0501 là cáp DAC SFP+ 10 Gbps thụ động dài 5 m, chiều dài lớn nhất của họ cáp thụ động RUCKUS, dùng nối hai tủ rack cách nhau một tủ hoặc từ tủ access tới tủ phân phối trong cùng phòng.
Thông số theo hãng sản xuất
| Loại cáp | DAC thụ động (passive copper) |
|---|---|
| Tốc độ | 10 GbE |
| Chuẩn IEEE | 802.3ak |
| Đầu nối | SFP+ sang SFP+ |
| Chiều dài | 5 m |
| Giám sát DOM | Không |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Mô tả theo hãng sản xuất | 10GbE Direct Attach SFP+ to SFP+ Passive copper cable, 5 m |
| Trạng thái | Đang cung cấp |
10G-SFPP-TWX-P-0501 khác gì các mã cùng họ
Cùng họ với bản 1 m và 3 m. Trên ICX 7150, datasheet ghi cáp 5 m không hỗ trợ stacking và uplink; trên các dòng khác không có hạn chế.
| Mã | Loại | Đầu nối | Chiều dài | Stacking |
|---|---|---|---|---|
| 10G-SFPP-TWX-P-0501 | DAC thụ động (passive copper) | SFP+ sang SFP+ | 5 m | ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-P-0101 | DAC thụ động (passive copper) | SFP+ sang SFP+ | 1 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-P-0301 | DAC thụ động (passive copper) | SFP+ sang SFP+ | 3 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-0101 | DAC chủ động (active copper) | SFP+ sang SFP+ | 1 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-0301 | DAC chủ động (active copper) | SFP+ sang SFP+ | 3 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-0501 | DAC chủ động (active copper) | SFP+ sang SFP+ | 5 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |

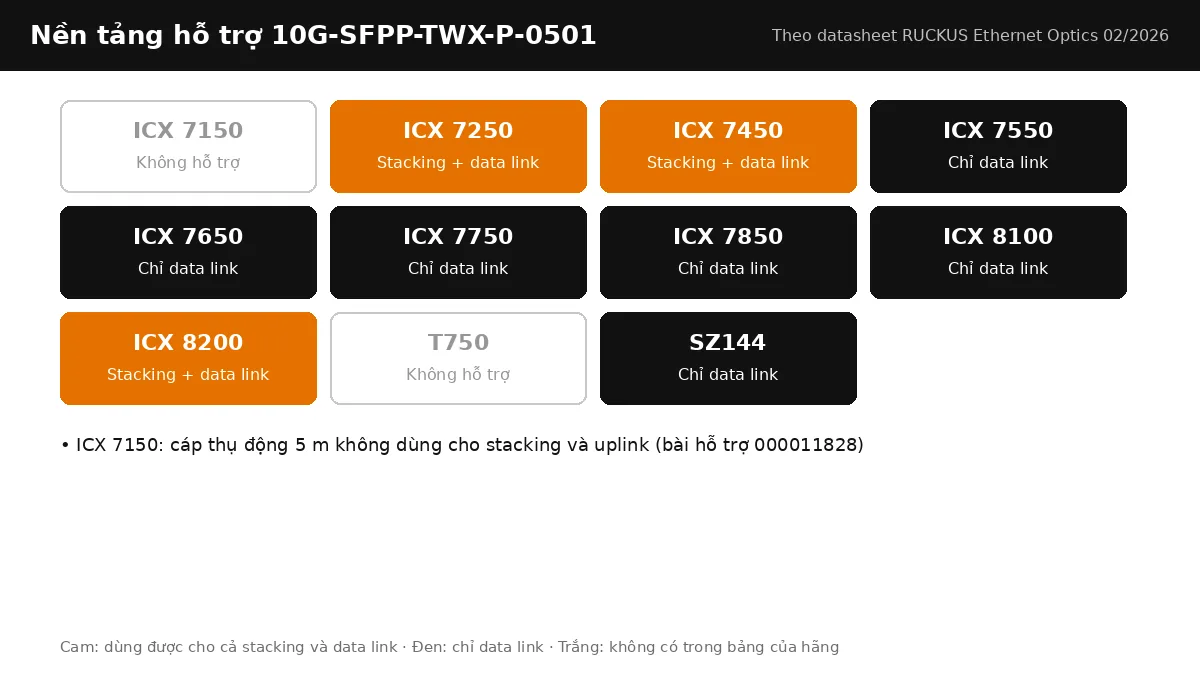

Switch RUCKUS ICX hỗ trợ 10G-SFPP-TWX-P-0501
Dùng được cho cả stacking và data link trên ICX 7250, ICX 7450, ICX 8200. Chỉ dùng cho data link (không stacking) trên ICX 7550, ICX 7650, ICX 7750, ICX 7850, ICX 8100, SZ144.
- ICX 7150: cáp thụ động 5 m không dùng cho stacking và uplink (bài hỗ trợ 000011828)
Ứng dụng triển khai
Nối uplink 10G giữa hai tủ rack kề nhau trong phòng máy, stack ICX 8200 ở hai tủ sát nhau, nối máy chủ 10G SFP+ ở tủ server sang ICX 8200 tủ mạng.
Lưu ý khi chọn và lắp đặt
Không dùng cáp 5 m thụ động cho ICX 7150. Vượt 5 m dùng module 10G-SFPP-SR-S kèm dây nhảy OM3/OM4.
Lắp đặt và kiểm tra 10G-SFPP-TWX-P-0501
Cáp SFP+ thay nóng được: cắm hai đầu khi switch đang chạy; giữ bán kính uốn tối thiểu theo nhà sản xuất và không bó chặt cùng dây nguồn. Cáp thụ động không có mạch điện tử; show media hiển thị dạng "Direct attach copper" khi được nhận. Dùng cho stacking: cấu hình cổng stack trước, cắm cáp theo sơ đồ vòng (ring) để có đường dự phòng, kiểm tra bằng show stack. Ghi nhãn hai đầu cáp bằng tên switch và số cổng; với tủ có nhiều cáp cùng chiều dài, nhãn là cách duy nhất truy vết khi bảo trì.
Sản phẩm dùng kèm 10G-SFPP-TWX-P-0501
Cổng SFP+ 10G có trên ICX8100-24P-X, ICX8100-48PF-X, ICX8200-C08PF, ICX8200-24FX; cổng SFP28 của ICX8200-48PF cũng nhận cáp 10G; cổng 10G của P01-S144-UK00 nằm trong bảng hỗ trợ. Vượt 5 m: module 10G-SFPP-SR-S với dây nhảy OM3/OM4 hoặc 10G-SFPP-LR-S trên đơn mode. Xem thêm toàn bộ cáp kết nối RUCKUS, bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và bài Hướng dẫn cấu hình switch RUCKUS ICX lần đầu.
Cần báo giá 10G-SFPP-TWX-P-0501 hoặc chọn chiều dài phù hợp tủ rack, gửi sơ đồ vị trí thiết bị qua trang liên hệ RUCKUS Việt Nam; RUCKUS Việt Nam đối chiếu bảng hỗ trợ stacking của hãng trước khi báo giá.
