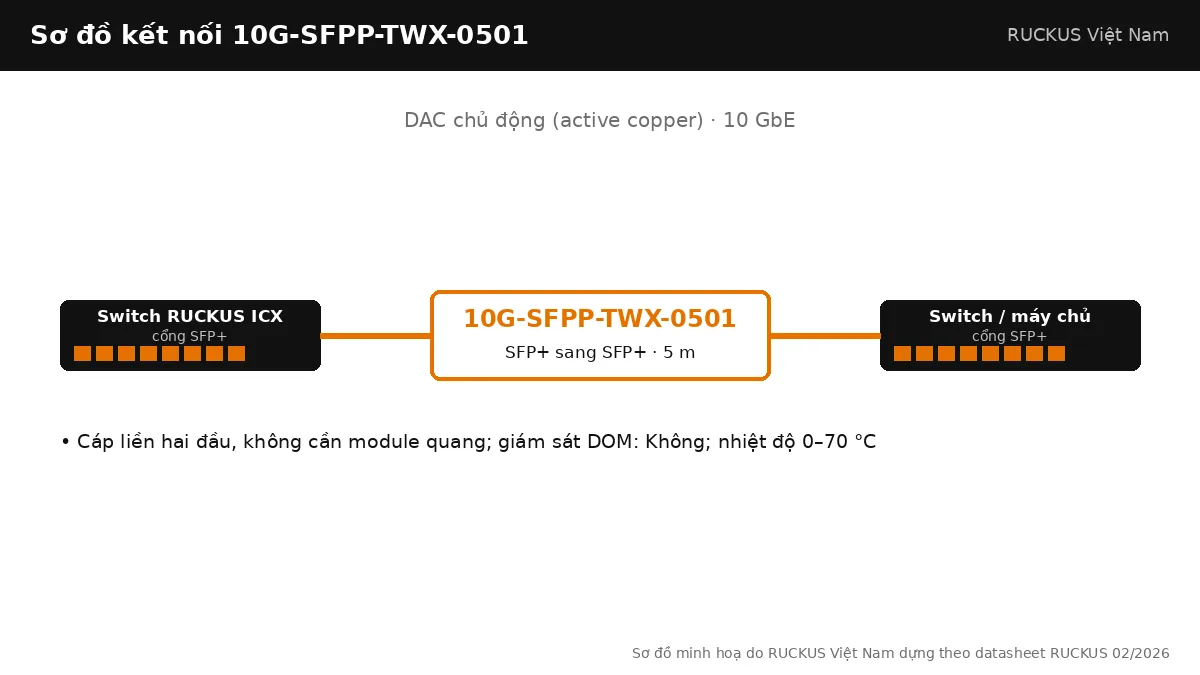

10G-SFPP-TWX-0501 là cáp DAC SFP+ 10 Gbps chủ động dài 5 m của RUCKUS, chiều dài lớn nhất của họ DAC 10G, dùng nối hai tủ rack cách nhau trong cùng phòng máy.
Thông số theo hãng sản xuất
| Loại cáp | DAC chủ động (active copper) |
|---|---|
| Tốc độ | 10 GbE |
| Chuẩn IEEE | 802.3ak |
| Đầu nối | SFP+ sang SFP+ |
| Chiều dài | 5 m |
| Giám sát DOM | Không |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Mô tả theo hãng sản xuất | 10GbE Direct Attach SFP+ to SFP+ Active copper cable, 5 m |
| Trạng thái | Đang cung cấp |
10G-SFPP-TWX-0501 khác gì các mã cùng họ
Khác bản thụ động 5 m ở chỗ không bị ghi chú hạn chế trên ICX 7150. Gói 8: 10G-SFPP-TWX-0508.
| Mã | Loại | Đầu nối | Chiều dài | Stacking |
|---|---|---|---|---|
| 10G-SFPP-TWX-0501 | DAC chủ động (active copper) | SFP+ sang SFP+ | 5 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-P-0101 | DAC thụ động (passive copper) | SFP+ sang SFP+ | 1 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-P-0301 | DAC thụ động (passive copper) | SFP+ sang SFP+ | 3 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-P-0501 | DAC thụ động (passive copper) | SFP+ sang SFP+ | 5 m | ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-0101 | DAC chủ động (active copper) | SFP+ sang SFP+ | 1 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-0301 | DAC chủ động (active copper) | SFP+ sang SFP+ | 3 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |

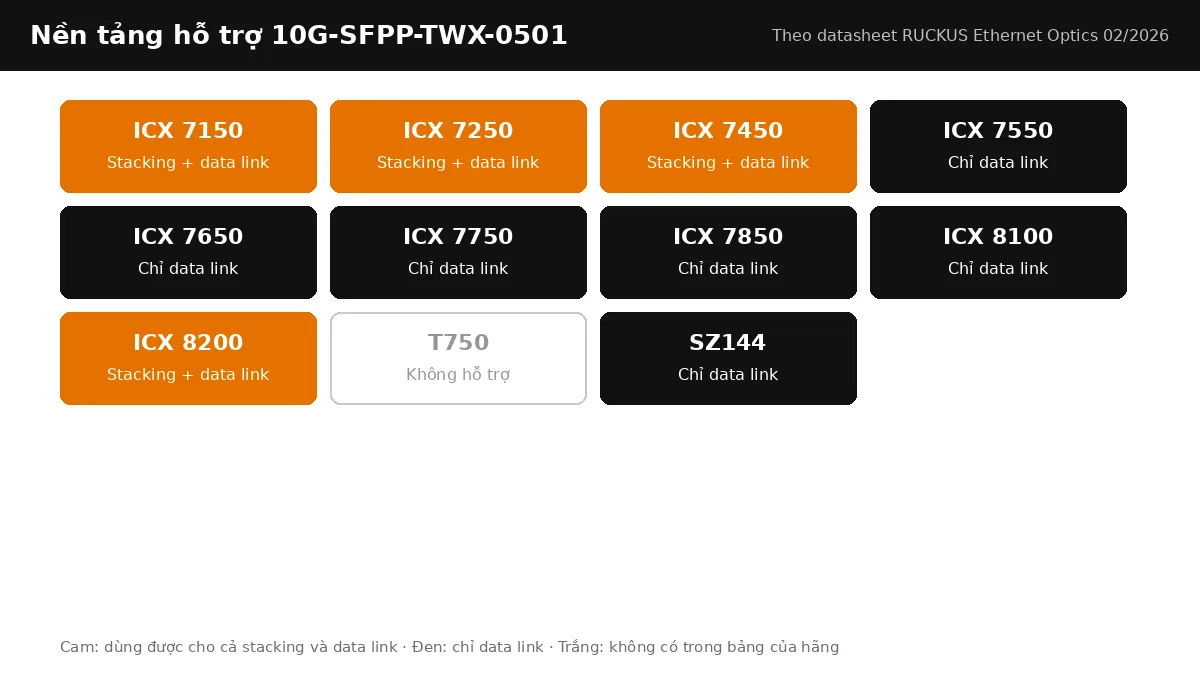

Switch RUCKUS ICX hỗ trợ 10G-SFPP-TWX-0501
Dùng được cho cả stacking và data link trên ICX 7150, ICX 7250, ICX 7450, ICX 8200. Chỉ dùng cho data link (không stacking) trên ICX 7550, ICX 7650, ICX 7750, ICX 7850, ICX 8100, SZ144.
Ứng dụng triển khai
Uplink 10G từ tủ access sang tủ phân phối cách một tủ, stacking ICX 8200 giữa hai tủ sát nhau, nối máy chủ SFP+ sang switch.
Lưu ý khi chọn và lắp đặt
Trên 5 m phải chuyển sang quang (10G-SFPP-SR-S hoặc LR-S).
Lắp đặt và kiểm tra 10G-SFPP-TWX-0501
Cáp SFP+ thay nóng được: cắm hai đầu khi switch đang chạy; giữ bán kính uốn tối thiểu theo nhà sản xuất và không bó chặt cùng dây nguồn. Cáp chủ động có mạch điện tử trong đầu nối, lấy nguồn từ cổng; nếu show media không nhận cáp, thử đổi đầu hoặc cổng khác trước khi kết luận cáp hỏng. Dùng cho stacking: cấu hình cổng stack trước, cắm cáp theo sơ đồ vòng (ring) để có đường dự phòng, kiểm tra bằng show stack. Ghi nhãn hai đầu cáp bằng tên switch và số cổng; với tủ có nhiều cáp cùng chiều dài, nhãn là cách duy nhất truy vết khi bảo trì.
Sản phẩm dùng kèm 10G-SFPP-TWX-0501
Cổng SFP+ 10G có trên ICX8100-24P-X, ICX8100-48PF-X, ICX8200-C08PF, ICX8200-24FX; cổng SFP28 của ICX8200-48PF cũng nhận cáp 10G; cổng 10G của P01-S144-UK00 nằm trong bảng hỗ trợ. Vượt 5 m: module 10G-SFPP-SR-S với dây nhảy OM3/OM4 hoặc 10G-SFPP-LR-S trên đơn mode. Xem thêm toàn bộ cáp kết nối RUCKUS, bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và bài Hướng dẫn cấu hình switch RUCKUS ICX lần đầu.
