Switch RUCKUS ICX8200-24FX thuộc dòng RUCKUS ICX 8200 — dòng switch truy cập được thiết kế cho mạng lấy Wi-Fi làm trung tâm và hệ thống IoT. Điểm khác biệt lớn nhất so với dòng 8100 là uplink 25 GbE, cấp nguồn PoE++ 802.3bt tới 90 W cho access point Wi-Fi 6E/7 và camera công suất lớn, cùng khả năng xếp chồng tới 12 switch trong một stack.
ICX8200-24FX là bản quang tốc độ cao trong dòng. Cổng quang chạy 1/10 Gbps thay vì 100/1000 Mbps, và số cổng uplink 25G nhiều gấp đôi bản F thường.

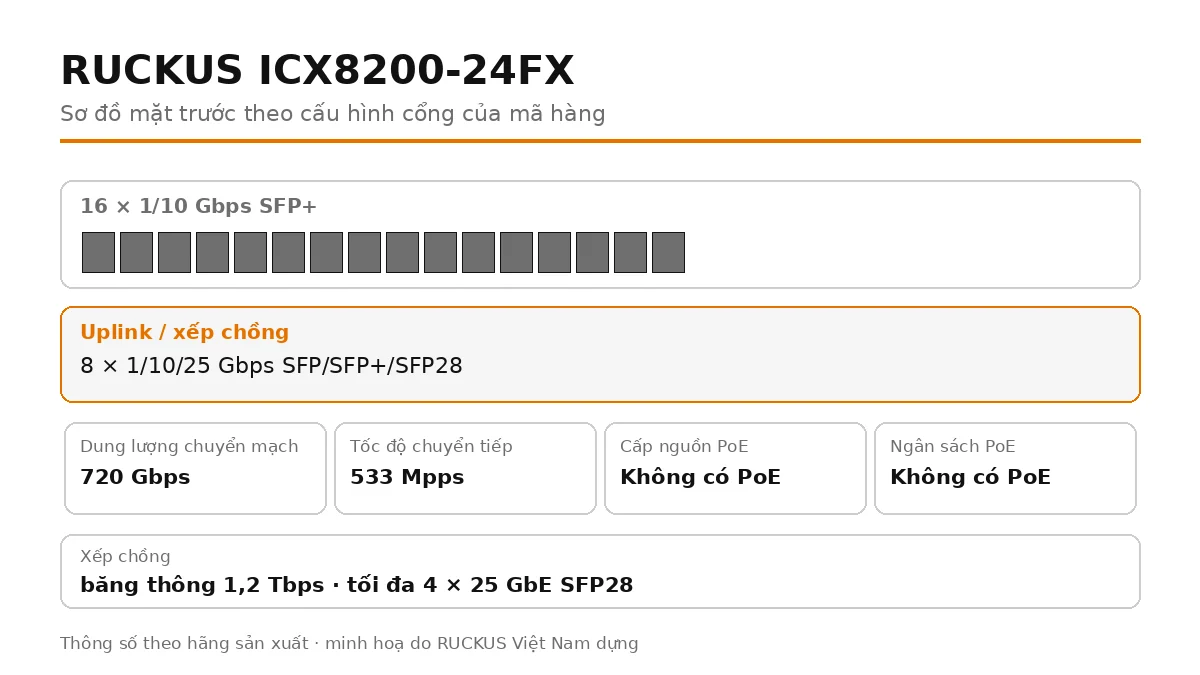

Thông số kỹ thuật ICX8200-24FX
| Mã hàng | ICX8200-24FX |
| Cổng truy cập | 16 × 1/10 Gbps SFP+ |
| Cổng uplink / xếp chồng | 8 × 1/10/25 Gbps SFP/SFP+/SFP28 |
| Dung lượng chuyển mạch | 720 Gbps (song công) |
| Tốc độ chuyển tiếp | 533 Mpps |
| Băng thông xếp chồng | 1,2 Tbps |
| Cổng dùng để xếp chồng | Tối đa 4 × 25 GbE SFP28 |
| Mật độ xếp chồng | Tối đa 12 switch mỗi stack, khoảng cách xếp chồng tới 10 km |
| Định tuyến cơ bản | IPv4/IPv6 tĩnh và RIP có sẵn |
| Định tuyến nâng cao | OSPF, VRRP, VRF, GRE, PIM, PBR, BGP, VXLAN — cần giấy phép |
| Cổng quản trị | 1 cổng RJ-45 quản trị ngoài luồng, 1 cổng USB Type-C console, 1 cổng RJ-45 console nối tiếp, 1 cổng USB lưu tệp ngoài |
| Ethernet tiết kiệm điện | Có (802.3az) |
| Quản trị | RUCKUS One (đám mây), SmartZone (tại chỗ), RUCKUS Unleashed (không cần bộ điều khiển), RUCKUS AI |
| Bảo hành | Bảo hành giới hạn trọn đời, kèm 3 năm hỗ trợ TAC từ xa |
| Giám sát luồng sFlow | Có |
| VRF (tách bảng định tuyến) | Có |
| Định tuyến BGP | Không |
| VXLAN | Có |
| Mã hoá MACsec | Không |
| Campus Fabric | Không |
| Đảo chiều gió quạt | Không |
| Tuỳ chọn nguồn dự phòng | Không |
| Nguồn và quạt tháo lắp nóng | Không |
| Thị trường phân phối | Asia | Australia/New Zealand | EMEA | Latin America | North America |
| Mô tả cấu hình theo hãng | RUCKUS ICX 8200 Switch, 16×1/10GbE SFP+ ports, 8×25 GbE SFP28 stacking/uplink-ports, three-year remote TAC support. Power cord not included. |
Thông số theo hãng sản xuất. Bản datasheet đầy đủ của dòng RUCKUS ICX 8200 có sẵn tại tệp datasheet lưu trên website.
Đọc các con số này thế nào khi thiết kế
Dung lượng chuyển mạch 720 Gbps nghĩa là gì. Đây là tổng lưu lượng máy xử lý được khi mọi cổng chạy đồng thời cả hai chiều. Con số này luôn lớn hơn tổng tốc độ danh nghĩa của các cổng, nên switch không phải là nút thắt ngay cả khi tầng chạy hết công suất; nút thắt thực tế thường nằm ở đường uplink chứ không ở đây.
8 × 1/10/25 Gbps SFP/SFP+/SFP28 cho đường lên. Gộp các cổng này thành một liên kết thì băng thông cộng dồn, mất một sợi vẫn còn đường — đây là lý do nên dùng ít nhất hai cổng uplink đi hai tuyến cáp khác nhau thay vì dồn hết vào một sợi.
Vì sao chọn ICX8200-24FX chứ không phải mã khác cùng dòng
So với bản cổng quang thường, bản này nâng cổng truy cập lên 1/10 Gbps và tăng gấp đôi số cổng uplink 25G. Đây là cấu hình để gom các tuyến quang tốc độ cao chứ không chỉ để nối thiết bị đầu cuối.
ICX 8200 là dòng truy cập chủ lực hiện nay của RUCKUS. So với ICX 8100 chỉ chạy lớp 2, dòng 8200 có định tuyến IPv4/IPv6 cơ bản sẵn và mở được định tuyến nâng cao bằng giấy phép. Cần mật độ 10G hoặc 40/100G ở lớp gom thì chuyển sang ICX 7550.
- Uplink 25 GbE là tiêu chuẩn: Mọi model đều có cổng SFP28 dùng chung cho uplink và xếp chồng. Cùng một cổng có thể chạy 1, 10 hoặc 25 Gbps, nên hạ tầng không phải thay khi nâng tốc độ đường lên.
- Xếp chồng 12 switch, băng thông 1,2 Tbps: Mật độ xếp chồng cao nhất trong nhóm switch truy cập, khoảng cách giữa hai switch trong stack lên tới 10 km — ghép được các tầng hoặc các toà nhà cách xa nhau vào cùng một stack.
Chọn mã nào trong dòng ICX 8200
| Mã hàng | Cổng truy cập | Dung lượng chuyển mạch | Ngân sách PoE |
|---|---|---|---|
| ICX8200-24 | 24 × 1G | 248 Gbps | Không có PoE |
| ICX8200-24F | 24 × 100/1000 Mbps SFP | 248 Gbps | Không có PoE |
| ICX8200-24FX | 16 × 1/10 Gbps SFP+ | 720 Gbps | Không có PoE |
| ICX8200-24P | 24 × 1G | 248 Gbps | 370 W |
| ICX8200-24ZP | 24 × 100/1000/2500 Mbps | 320 Gbps | 740 W |
| ICX8200-48 | 48 × 1G | 296 Gbps | Không có PoE |
| ICX8200-48F | 48 × 100/1000 Mbps SFP | 296 Gbps | Không có PoE |
| ICX8200-48P | 48 × 1G | 296 Gbps | 370 W |
| ICX8200-48PF | 48 × 1G | 296 Gbps | 740 W |
| ICX8200-48PF2-E | 48 × 1G | 296 Gbps | 840 W (khi lắp một bộ nguồn) |
| ICX8200-48PF2-E2 | 48 × 1G | 296 Gbps | 1480 W |
| ICX8200-48ZP2-E | 32 × 10/100/1000 Mbps và 16 × 100/1000/2500 Mbps | 344 Gbps | 800 W (khi lắp một bộ nguồn) |
| ICX8200-48ZP2-E2 | 32 × 10/100/1000 Mbps và 16 × 100/1000/2500 Mbps | 344 Gbps | 1480 W |
| ICX8200-C08PF | 8 × 1G | 56 Gbps | 124 W |
| ICX8200-C08ZP | 4 × 100/1000/2500 Mbps và 4 × 100 Mbps/1/2.5/5/10 Gbps | 200 Gbps | 240 W |
Ba câu hỏi quyết định chọn mã: cổng truy cập là RJ45 hay quang, có cần cấp nguồn PoE không và cần bao nhiêu watt, uplink chạy tốc độ nào. Trả lời xong ba câu này là còn đúng một hai mã để chọn.
ICX8200-24FX đặt cạnh mã gần nhất
ICX8200-24FX so với ICX8200-24: 16 × 1/10 Gbps SFP+, không cấp nguồn PoE, dung lượng chuyển mạch 720 Gbps; còn ICX8200-24 thì 24 cổng Gigabit, không cấp nguồn PoE, dung lượng chuyển mạch 248 Gbps. Cách chọn: cộng công suất thực của toàn bộ thiết bị sẽ cắm vào, nhân thêm 20% dự phòng, rồi lấy mã có ngân sách vượt con số đó.

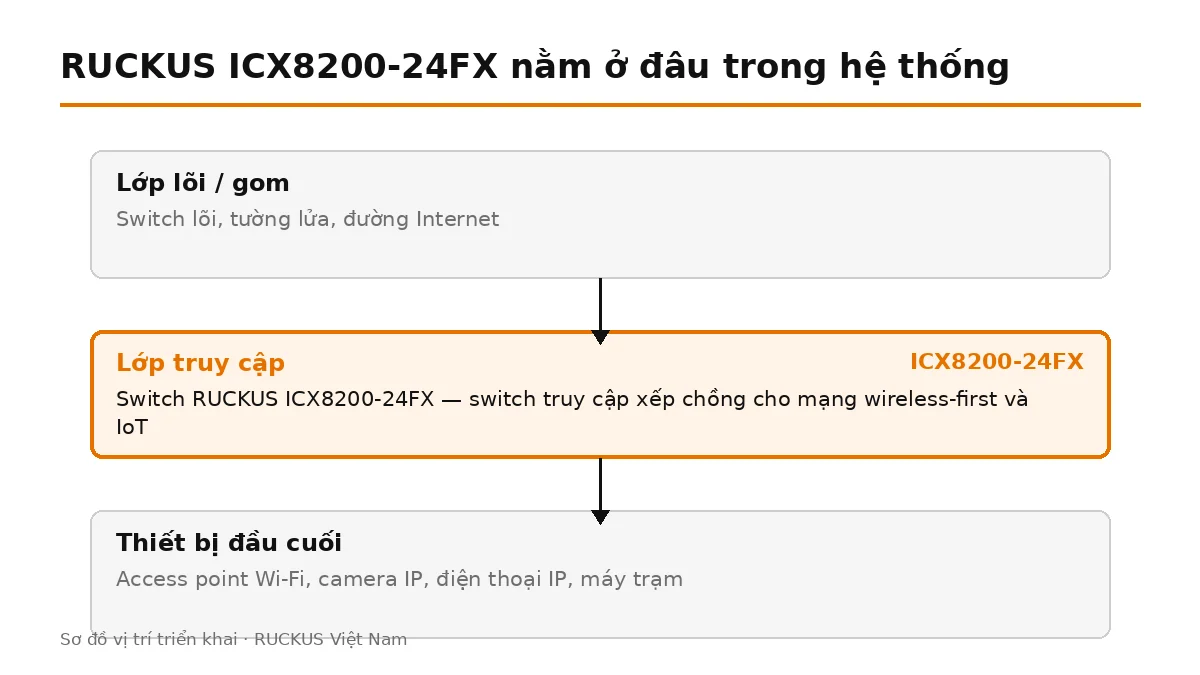

ICX8200-24FX dùng ở đâu
- Gom uplink 10G từ nhiều switch tầng: Mỗi switch tầng một đường 10G về đây, rồi lên lõi bằng 25G.
- Nối máy chủ 10G trong phòng máy: Máy chủ cắm thẳng vào cổng SFP+ mà không cần thêm switch trung gian.
Điều dễ chọn sai với cấu hình này
Dung lượng chuyển mạch của bản này cao hơn hẳn các bản còn lại trong dòng, nhưng đường lên vẫn phải đủ rộng — gom 16 cổng 10G rồi lên bằng một đường 25G thì chính đường lên thành nút thắt.
Một tầng dùng ICX8200-24FX thì bố trí thế nào
Máy có 16 cổng; tính 20% dự phòng cho thay đổi mặt bằng thì nên coi như 12 cổng dùng được. Vì bản này không cấp nguồn PoE, các thiết bị cần nguồn qua dây mạng phải nối vào switch PoE riêng — khi vẽ sơ đồ tủ nên tách hai nhóm cổng ngay từ đầu để sau này không phải đảo lại dây.
Đường lên nên dùng ít nhất hai cổng uplink đi hai tuyến cáp khác nhau rồi gộp lại, để đứt một sợi tầng vẫn còn kết nối.
Lưu ý khi đặt mua ICX8200-24FX
Module quang SFP+ 10G cho cổng truy cập và SFP28 25G cho uplink; số lượng module ở đây lớn nên cần tính kỹ trong dự toán.
Ngân sách PoE tối đa 1900 W chỉ đạt khi lắp hai bộ nguồn — các mã hậu tố -E chỉ kèm một bộ nguồn và một quạt, mã -E2 kèm hai bộ nguồn và hai quạt. Đọc kỹ phần nguồn đi kèm trước khi tính tải PoE cho tầng.
Cổng uplink của máy là khe cắm trống, module quang SFP28 25G và module quang SFP+ 10G mua riêng theo khoảng cách tuyến — xem nhóm Module quang RUCKUS. Cáp xếp chồng và cáp DAC nối giữa hai switch trong stack cũng đặt riêng, xem Cáp kết nối RUCKUS.
Giá bán phụ thuộc cấu hình nguồn, quạt và giấy phép đi kèm nên Thiết bị mạng RUCKUS Việt Nam báo giá theo từng đơn. Xem thêm các mã cùng dòng trong nhóm RUCKUS ICX 8200.
