Switch RUCKUS ICX8200-48ZP2-E thuộc dòng RUCKUS ICX 8200 — dòng switch truy cập được thiết kế cho mạng lấy Wi-Fi làm trung tâm và hệ thống IoT. Điểm khác biệt lớn nhất so với dòng 8100 là uplink 25 GbE, cấp nguồn PoE++ 802.3bt tới 90 W cho access point Wi-Fi 6E/7 và camera công suất lớn, cùng khả năng xếp chồng tới 12 switch trong một stack.
ICX8200-48ZP2-E là bản multigigabit hai bộ nguồn trong dòng. Model này trộn cổng Gigabit với cổng multigigabit 2.5 Gbps và cấp nguồn 802.3bt, đồng thời có hai khe nguồn và hai khe quạt tháo lắp nóng. Đây là cấu hình dành cho tầng vừa cần nguồn PoE lớn vừa không được phép mất điện switch. Hậu tố -E: Máy kèm sẵn một bộ nguồn và một quạt. Nếu cần dự phòng nguồn thì chọn mã -E2 hoặc đặt thêm bộ nguồn thứ hai.

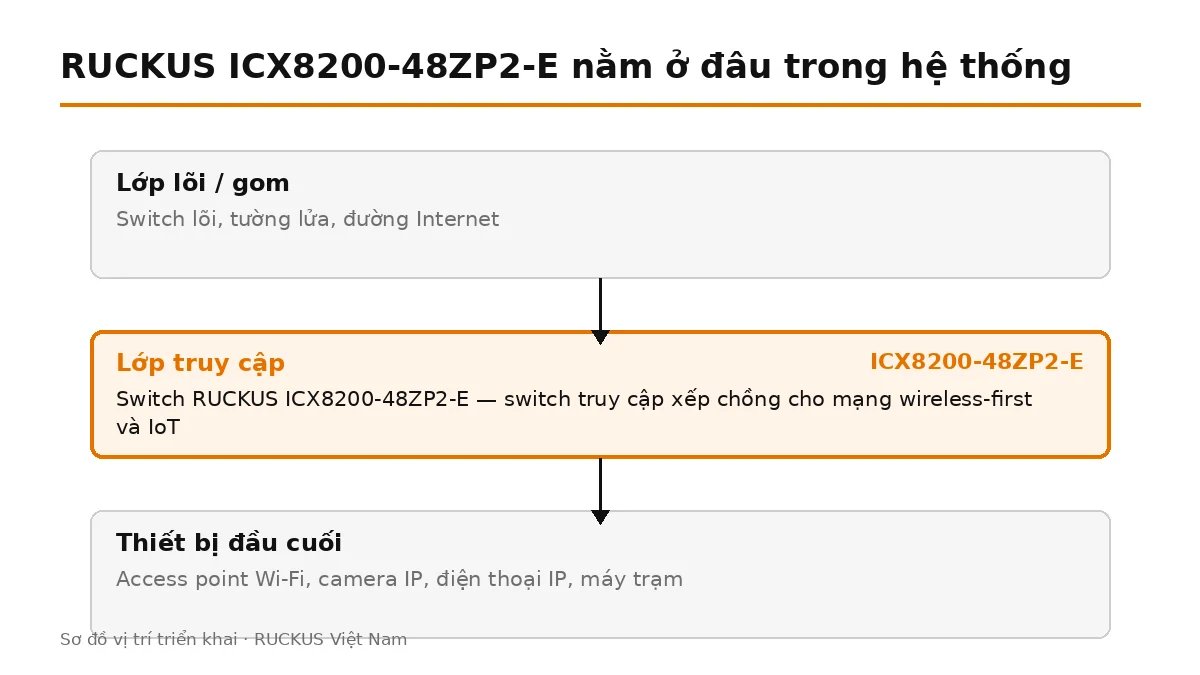

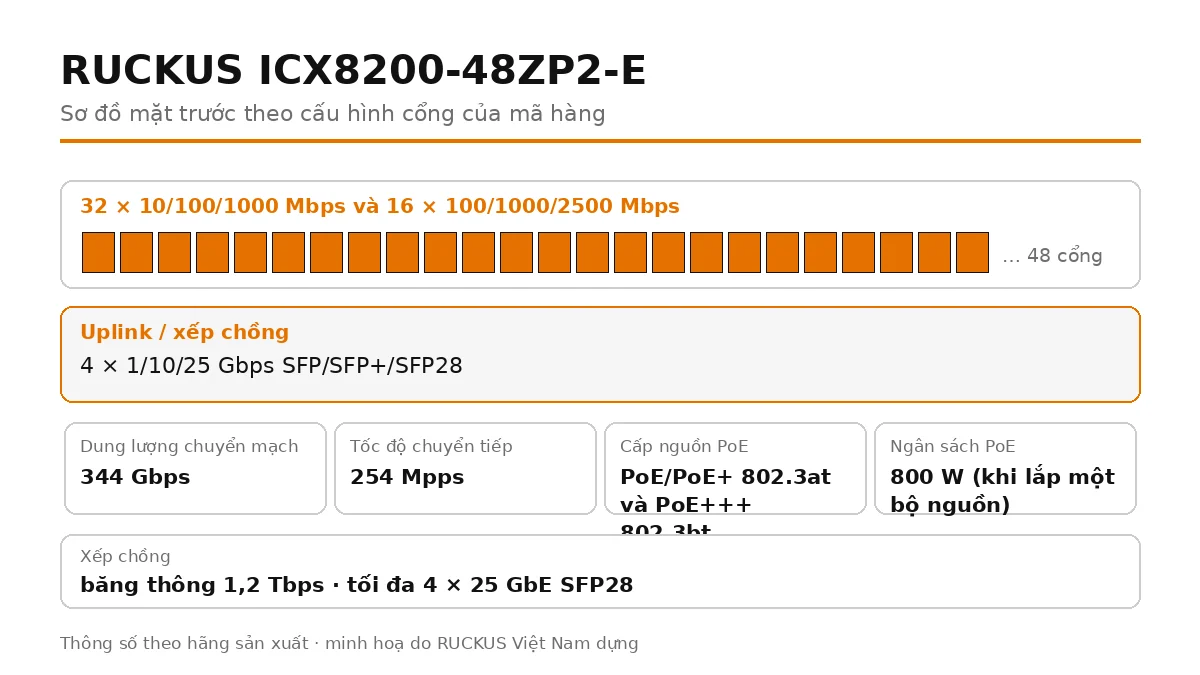

Thông số kỹ thuật ICX8200-48ZP2-E
| Mã hàng | ICX8200-48ZP2-E |
| Cổng truy cập | 32 × 10/100/1000 Mbps và 16 × 100/1000/2500 Mbps |
| Cổng uplink / xếp chồng | 4 × 1/10/25 Gbps SFP/SFP+/SFP28 |
| Dung lượng chuyển mạch | 344 Gbps (song công) |
| Tốc độ chuyển tiếp | 254 Mpps |
| Số cổng cấp nguồn PoE | 32 cổng PoE/PoE+ 802.3at và 16 cổng 802.3bt |
| Chuẩn cấp nguồn | PoE/PoE+ 802.3at và PoE+++ 802.3bt |
| Ngân sách PoE | 800 W (khi lắp một bộ nguồn) |
| Số cổng PoE Class 3 (15,4 W) | 48 |
| Số cổng PoE+ Class 4 (30 W) | 26 (1 bộ nguồn) / 48 (2 bộ nguồn) |
| Số cổng PoE++ Class 6 (60 W) | 13 (1 bộ nguồn) / 24 (2 bộ nguồn) |
| Số cổng PoE+++ Class 8 (90 W) | 8 (1 bộ nguồn) / 16 (2 bộ nguồn) |
| Băng thông xếp chồng | 1,2 Tbps |
| Cổng dùng để xếp chồng | Tối đa 4 × 25 GbE SFP28 |
| Mật độ xếp chồng | Tối đa 12 switch mỗi stack, khoảng cách xếp chồng tới 10 km |
| Định tuyến cơ bản | IPv4/IPv6 tĩnh và RIP có sẵn |
| Định tuyến nâng cao | OSPF, VRRP, VRF, GRE, PIM, PBR, BGP, VXLAN — cần giấy phép |
| Cổng quản trị | 1 cổng RJ-45 quản trị ngoài luồng, 1 cổng USB Type-C console, 1 cổng RJ-45 console nối tiếp, 1 cổng USB lưu tệp ngoài |
| Ethernet tiết kiệm điện | Có (802.3az) |
| Quản trị | RUCKUS One (đám mây), SmartZone (tại chỗ), RUCKUS Unleashed (không cần bộ điều khiển), RUCKUS AI |
| Bảo hành | Bảo hành giới hạn trọn đời, kèm 3 năm hỗ trợ TAC từ xa |
| Nguồn và quạt đi kèm mã này | hot swap power supplies and fans, one power supply and one fan included, three-year remote TAC support |
| Mô tả cấu hình theo hãng | RUCKUS ICX 8200 Switch, 32×10/100/1000 Mbps PoE+ ports, 16×100/1000/2500 Mbps RJ-45 PoE+++ ports, 4×25 GbE SFP28 stacking/ uplink-ports, 800 W PoE budget (with one PSU), hot swap power supplies and fans, one power supply and one fan included, three-year remote TAC support. Power cord not included. |
Thông số theo hãng sản xuất. Bản datasheet đầy đủ của dòng RUCKUS ICX 8200 có sẵn tại tệp datasheet lưu trên website.
Đọc các con số này thế nào khi thiết kế
Ngân sách PoE 800 W cấp được bao nhiêu thiết bị. Lấy công suất thực của từng loại rồi chia, đồng thời không vượt quá số cổng cấp nguồn của máy: access point Wi-Fi 6 khoảng 22 W nên được chừng 36 chiếc; access point Wi-Fi 6E/7 khoảng 30 W nên được chừng 26 chiếc; camera dome khoảng 8 W nên được chừng 100 chiếc. Đây là con số trần, khi thiết kế nên nhân thêm 20% dự phòng rồi mới chốt.
Dung lượng chuyển mạch 344 Gbps nghĩa là gì. Đây là tổng lưu lượng máy xử lý được khi mọi cổng chạy đồng thời cả hai chiều. Con số này luôn lớn hơn tổng tốc độ danh nghĩa của các cổng, nên switch không phải là nút thắt ngay cả khi tầng chạy hết công suất; nút thắt thực tế thường nằm ở đường uplink chứ không ở đây.
4 × 1/10/25 Gbps SFP/SFP+/SFP28 cho đường lên. Gộp các cổng này thành một liên kết thì băng thông cộng dồn, mất một sợi vẫn còn đường — đây là lý do nên dùng ít nhất hai cổng uplink đi hai tuyến cáp khác nhau thay vì dồn hết vào một sợi.
ICX8200-48ZP2-E khác bản không hậu tố ở chỗ nào
Phần cứng chuyển mạch của ICX8200-48ZP2-E giống hệt bản không hậu tố: cùng số cổng, cùng dung lượng, cùng khả năng xếp chồng. Khác biệt nằm ở gói nguồn bán kèm — mã này hot swap power supplies and fans, one power supply and one fan included, three-year remote TAC support. Nói cách khác, chọn giữa hai mã là chọn giữa mua máy trần rồi tự cấu hình nguồn, hay lấy sẵn cấu hình hãng đã đóng gói.
Chọn mã kèm sẵn khi tủ chưa có bộ nguồn dự phòng, khi cần lắp là chạy ngay, hoặc khi ngân sách PoE tối đa chỉ đạt được với đủ số bộ nguồn. Chọn máy trần khi tủ đã có sẵn nguồn cùng loại, hoặc khi muốn tự chọn chiều gió quạt cho khớp bố trí hành lang nóng - lạnh của phòng máy.
ICX 8200 là dòng truy cập chủ lực hiện nay của RUCKUS. So với ICX 8100 chỉ chạy lớp 2, dòng 8200 có định tuyến IPv4/IPv6 cơ bản sẵn và mở được định tuyến nâng cao bằng giấy phép. Cần mật độ 10G hoặc 40/100G ở lớp gom thì chuyển sang ICX 7550.
- PoE++ 802.3bt tới 90 W: Các model có chữ Z (ZP, ZP2) cấp nguồn 802.3bt trên cổng multigigabit, đủ cho access point Wi-Fi 6E/7, camera PTZ có sưởi và màn hình hội nghị. Model chữ P dừng ở PoE+ 802.3at 30 W.
- Uplink 25 GbE là tiêu chuẩn: Mọi model đều có cổng SFP28 dùng chung cho uplink và xếp chồng. Cùng một cổng có thể chạy 1, 10 hoặc 25 Gbps, nên hạ tầng không phải thay khi nâng tốc độ đường lên.
Chọn mã nào trong dòng ICX 8200
| Mã hàng | Cổng truy cập | Dung lượng chuyển mạch | Ngân sách PoE |
|---|---|---|---|
| ICX8200-24 | 24 × 1G | 248 Gbps | Không có PoE |
| ICX8200-24F | 24 × 100/1000 Mbps SFP | 248 Gbps | Không có PoE |
| ICX8200-24FX | 16 × 1/10 Gbps SFP+ | 720 Gbps | Không có PoE |
| ICX8200-24P | 24 × 1G | 248 Gbps | 370 W |
| ICX8200-24ZP | 24 × 100/1000/2500 Mbps | 320 Gbps | 740 W |
| ICX8200-48 | 48 × 1G | 296 Gbps | Không có PoE |
| ICX8200-48F | 48 × 100/1000 Mbps SFP | 296 Gbps | Không có PoE |
| ICX8200-48P | 48 × 1G | 296 Gbps | 370 W |
| ICX8200-48PF | 48 × 1G | 296 Gbps | 740 W |
| ICX8200-48PF2-E | 48 × 1G | 296 Gbps | 840 W (khi lắp một bộ nguồn) |
| ICX8200-48PF2-E2 | 48 × 1G | 296 Gbps | 1480 W |
| ICX8200-48ZP2-E | 32 × 10/100/1000 Mbps và 16 × 100/1000/2500 Mbps | 344 Gbps | 800 W (khi lắp một bộ nguồn) |
| ICX8200-48ZP2-E2 | 32 × 10/100/1000 Mbps và 16 × 100/1000/2500 Mbps | 344 Gbps | 1480 W |
| ICX8200-C08PF | 8 × 1G | 56 Gbps | 124 W |
| ICX8200-C08ZP | 4 × 100/1000/2500 Mbps và 4 × 100 Mbps/1/2.5/5/10 Gbps | 200 Gbps | 240 W |
Ba câu hỏi quyết định chọn mã: cổng truy cập là RJ45 hay quang, có cần cấp nguồn PoE không và cần bao nhiêu watt, uplink chạy tốc độ nào. Trả lời xong ba câu này là còn đúng một hai mã để chọn.
ICX8200-48ZP2-E đặt cạnh mã gần nhất
ICX8200-48ZP2-E so với ICX8200-48ZP2-E2: hai mã có cùng cấu hình cổng, khác nhau ở phần nguồn đi kèm. Mã ICX8200-48ZP2-E hot swap power supplies and fans, one power supply and one fan included, three-year remote TAC support; mã ICX8200-48ZP2-E2 hot swap power supplies and fans, two power supplies and two fans included, three-year remote TAC support. Nếu tủ đã có sẵn bộ nguồn dự phòng hoặc bạn muốn tự chọn loại quạt theo chiều gió của phòng máy thì mã không kèm bundle rẻ hơn; còn muốn lắp là chạy và có dự phòng ngay thì chọn mã kèm sẵn.
ICX8200-48ZP2-E dùng ở đâu
- Toà nhà cải tạo từng phần: Không đủ ngân sách thay toàn bộ cáp và thiết bị cùng lúc, nên cần một switch phục vụ cả hai thế hệ.
- Tầng vừa có máy trạm vừa có Wi-Fi mật độ cao: Máy trạm dùng cổng Gigabit, access point dùng cổng multigigabit 802.3bt.
- Khu vực yêu cầu dự phòng nguồn: Hai bộ nguồn và hai quạt thay nóng, mất một bộ máy vẫn chạy.
Điều dễ chọn sai với cấu hình này
Số cổng multigigabit ít hơn tổng số cổng của máy. Phải vẽ sơ đồ cổng trước, xác định đúng cổng nào cắm access point, nếu không sẽ cắm access point vào cổng Gigabit và mất phần băng thông vừa trả tiền.
Một tầng dùng ICX8200-48ZP2-E thì bố trí thế nào
Lấy 38 cổng dùng thật trên tổng 48 cổng của máy (chừa 20% dự phòng cho thay đổi mặt bằng): giả sử 6 access point Wi-Fi 6, 10 camera dome và 22 điện thoại IP. Cộng công suất thực: 6 × 22 W + 10 × 8 W + 22 × 5 W = khoảng 322 W. Ngân sách PoE của mã này là 800 W, còn dư.
Đường lên nên dùng ít nhất hai cổng uplink đi hai tuyến cáp khác nhau rồi gộp lại, để đứt một sợi tầng vẫn còn kết nối.
Lưu ý khi đặt mua ICX8200-48ZP2-E
Hai dây nguồn, module quang SFP28 cho uplink; cân nhắc cáp Cat6A cho các tuyến chạy cổng multigigabit.
Ngân sách PoE tối đa 1900 W chỉ đạt khi lắp hai bộ nguồn — các mã hậu tố -E chỉ kèm một bộ nguồn và một quạt, mã -E2 kèm hai bộ nguồn và hai quạt. Đọc kỹ phần nguồn đi kèm trước khi tính tải PoE cho tầng.
Cổng uplink của máy là khe cắm trống, module quang SFP28 25G và module quang SFP+ 10G mua riêng theo khoảng cách tuyến — xem nhóm Module quang RUCKUS. Cáp xếp chồng và cáp DAC nối giữa hai switch trong stack cũng đặt riêng, xem Cáp kết nối RUCKUS.
Máy cấp nguồn cho access point qua chính dây mạng, nên khi lập dự toán hãy cộng công suất của toàn bộ access point RUCKUS và camera vào ngân sách PoE 800 W (khi lắp một bộ nguồn) của mã này. Công cụ dự toán hệ thống Wi-Fi tính sẵn phần này theo loại công trình.
Giá bán phụ thuộc cấu hình nguồn, quạt và giấy phép đi kèm nên Thiết bị mạng RUCKUS Việt Nam báo giá theo từng đơn. Xem thêm các mã cùng dòng trong nhóm RUCKUS ICX 8200.
