Switch RUCKUS ICX8200-48PF2-E thuộc dòng RUCKUS ICX 8200 — dòng switch truy cập được thiết kế cho mạng lấy Wi-Fi làm trung tâm và hệ thống IoT. Điểm khác biệt lớn nhất so với dòng 8100 là uplink 25 GbE, cấp nguồn PoE++ 802.3bt tới 90 W cho access point Wi-Fi 6E/7 và camera công suất lớn, cùng khả năng xếp chồng tới 12 switch trong một stack.
ICX8200-48PF2-E là bản PoE ngân sách cao, hai bộ nguồn trong dòng. Giữ nguyên 48 cổng PoE+ nhưng nâng ngân sách nguồn và có hai khe nguồn, hai khe quạt thay nóng. Chọn bản này khi gần như mọi cổng đều cắm thiết bị dùng điện. Hậu tố -E: Máy kèm sẵn một bộ nguồn và một quạt. Nếu cần dự phòng nguồn thì chọn mã -E2 hoặc đặt thêm bộ nguồn thứ hai.

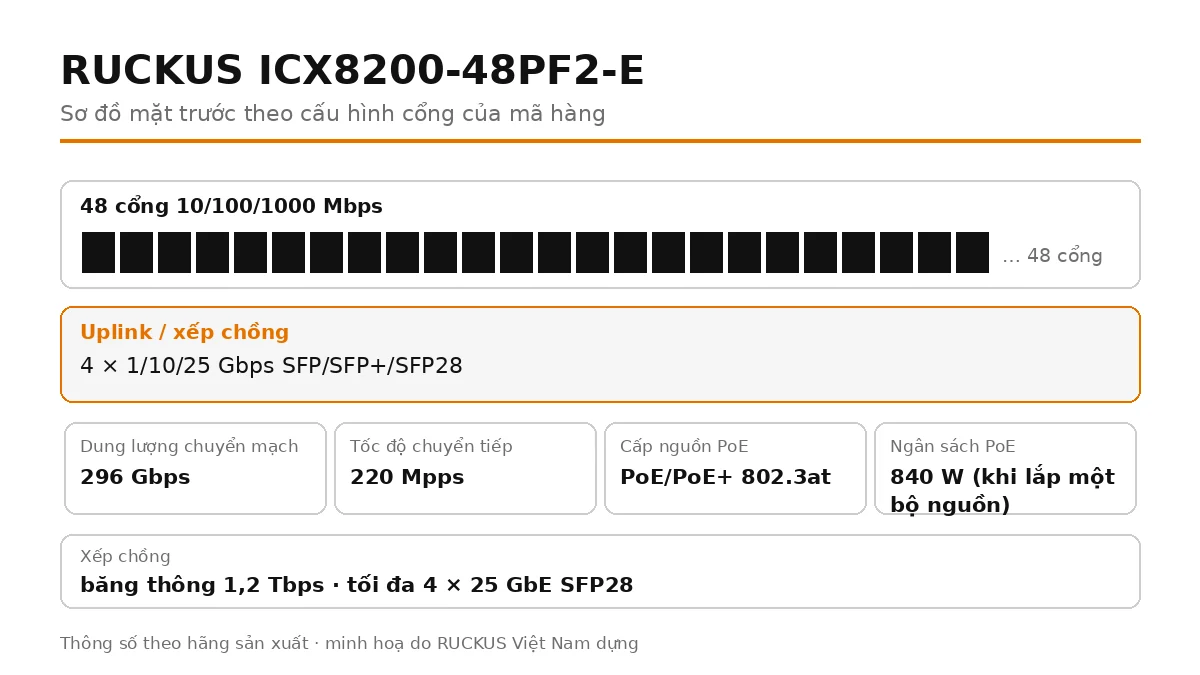

Thông số kỹ thuật ICX8200-48PF2-E
| Mã hàng | ICX8200-48PF2-E |
| Cổng truy cập | 48 cổng 10/100/1000 Mbps |
| Cổng uplink / xếp chồng | 4 × 1/10/25 Gbps SFP/SFP+/SFP28 |
| Dung lượng chuyển mạch | 296 Gbps (song công) |
| Tốc độ chuyển tiếp | 220 Mpps |
| Số cổng cấp nguồn PoE | 48 |
| Chuẩn cấp nguồn | PoE/PoE+ 802.3at |
| Ngân sách PoE | 840 W (khi lắp một bộ nguồn) |
| Số cổng PoE Class 3 (15,4 W) | 48 |
| Số cổng PoE+ Class 4 (30 W) | 24 (1 bộ nguồn) / 48 (2 bộ nguồn) |
| Băng thông xếp chồng | 1,2 Tbps |
| Cổng dùng để xếp chồng | Tối đa 4 × 25 GbE SFP28 |
| Mật độ xếp chồng | Tối đa 12 switch mỗi stack, khoảng cách xếp chồng tới 10 km |
| Định tuyến cơ bản | IPv4/IPv6 tĩnh và RIP có sẵn |
| Định tuyến nâng cao | OSPF, VRRP, VRF, GRE, PIM, PBR, BGP, VXLAN — cần giấy phép |
| Cổng quản trị | 1 cổng RJ-45 quản trị ngoài luồng, 1 cổng USB Type-C console, 1 cổng RJ-45 console nối tiếp, 1 cổng USB lưu tệp ngoài |
| Ethernet tiết kiệm điện | Có (802.3az) |
| Quản trị | RUCKUS One (đám mây), SmartZone (tại chỗ), RUCKUS Unleashed (không cần bộ điều khiển), RUCKUS AI |
| Bảo hành | Bảo hành giới hạn trọn đời, kèm 3 năm hỗ trợ TAC từ xa |
| Nguồn và quạt đi kèm mã này | hot swap power supplies and fans, one power supply and one fan included, three-year remote TAC support |
| Mô tả cấu hình theo hãng | RUCKUS ICX 8200 Switch, 48×10/100/1000 Mbps PoE+ ports, 4×25 GbE SFP28 stacking/uplink-ports, 840 W PoE budget (with one PSU), hot swap power supplies and fans, one power supply and one fan included, three-year remote TAC support. Power cord not included. |
Thông số theo hãng sản xuất. Bản datasheet đầy đủ của dòng RUCKUS ICX 8200 có sẵn tại tệp datasheet lưu trên website.
Đọc các con số này thế nào khi thiết kế
Ngân sách PoE 840 W cấp được bao nhiêu thiết bị. Lấy công suất thực của từng loại rồi chia, đồng thời không vượt quá số cổng cấp nguồn của máy: access point Wi-Fi 6 khoảng 22 W nên được chừng 38 chiếc; access point Wi-Fi 6E/7 khoảng 30 W nên được chừng 28 chiếc; camera dome khoảng 8 W nên được chừng 48 chiếc. Với mã này số cổng cấp nguồn (48) mới là giới hạn thật, không phải watt. Đây là con số trần, khi thiết kế nên nhân thêm 20% dự phòng rồi mới chốt.
Dung lượng chuyển mạch 296 Gbps nghĩa là gì. Đây là tổng lưu lượng máy xử lý được khi mọi cổng chạy đồng thời cả hai chiều. Con số này luôn lớn hơn tổng tốc độ danh nghĩa của các cổng, nên switch không phải là nút thắt ngay cả khi tầng chạy hết công suất; nút thắt thực tế thường nằm ở đường uplink chứ không ở đây.
4 × 1/10/25 Gbps SFP/SFP+/SFP28 cho đường lên. Gộp các cổng này thành một liên kết thì băng thông cộng dồn, mất một sợi vẫn còn đường — đây là lý do nên dùng ít nhất hai cổng uplink đi hai tuyến cáp khác nhau thay vì dồn hết vào một sợi.
ICX8200-48PF2-E khác bản không hậu tố ở chỗ nào
Phần cứng chuyển mạch của ICX8200-48PF2-E giống hệt bản không hậu tố: cùng số cổng, cùng dung lượng, cùng khả năng xếp chồng. Khác biệt nằm ở gói nguồn bán kèm — mã này hot swap power supplies and fans, one power supply and one fan included, three-year remote TAC support. Nói cách khác, chọn giữa hai mã là chọn giữa mua máy trần rồi tự cấu hình nguồn, hay lấy sẵn cấu hình hãng đã đóng gói.
Chọn mã kèm sẵn khi tủ chưa có bộ nguồn dự phòng, khi cần lắp là chạy ngay, hoặc khi ngân sách PoE tối đa chỉ đạt được với đủ số bộ nguồn. Chọn máy trần khi tủ đã có sẵn nguồn cùng loại, hoặc khi muốn tự chọn chiều gió quạt cho khớp bố trí hành lang nóng - lạnh của phòng máy.
ICX 8200 là dòng truy cập chủ lực hiện nay của RUCKUS. So với ICX 8100 chỉ chạy lớp 2, dòng 8200 có định tuyến IPv4/IPv6 cơ bản sẵn và mở được định tuyến nâng cao bằng giấy phép. Cần mật độ 10G hoặc 40/100G ở lớp gom thì chuyển sang ICX 7550.
- Uplink 25 GbE là tiêu chuẩn: Mọi model đều có cổng SFP28 dùng chung cho uplink và xếp chồng. Cùng một cổng có thể chạy 1, 10 hoặc 25 Gbps, nên hạ tầng không phải thay khi nâng tốc độ đường lên.
- PoE++ 802.3bt tới 90 W: Các model có chữ Z (ZP, ZP2) cấp nguồn 802.3bt trên cổng multigigabit, đủ cho access point Wi-Fi 6E/7, camera PTZ có sưởi và màn hình hội nghị. Model chữ P dừng ở PoE+ 802.3at 30 W.
Chọn mã nào trong dòng ICX 8200
| Mã hàng | Cổng truy cập | Dung lượng chuyển mạch | Ngân sách PoE |
|---|---|---|---|
| ICX8200-24 | 24 × 1G | 248 Gbps | Không có PoE |
| ICX8200-24F | 24 × 100/1000 Mbps SFP | 248 Gbps | Không có PoE |
| ICX8200-24FX | 16 × 1/10 Gbps SFP+ | 720 Gbps | Không có PoE |
| ICX8200-24P | 24 × 1G | 248 Gbps | 370 W |
| ICX8200-24ZP | 24 × 100/1000/2500 Mbps | 320 Gbps | 740 W |
| ICX8200-48 | 48 × 1G | 296 Gbps | Không có PoE |
| ICX8200-48F | 48 × 100/1000 Mbps SFP | 296 Gbps | Không có PoE |
| ICX8200-48P | 48 × 1G | 296 Gbps | 370 W |
| ICX8200-48PF | 48 × 1G | 296 Gbps | 740 W |
| ICX8200-48PF2-E | 48 × 1G | 296 Gbps | 840 W (khi lắp một bộ nguồn) |
| ICX8200-48PF2-E2 | 48 × 1G | 296 Gbps | 1480 W |
| ICX8200-48ZP2-E | 32 × 10/100/1000 Mbps và 16 × 100/1000/2500 Mbps | 344 Gbps | 800 W (khi lắp một bộ nguồn) |
| ICX8200-48ZP2-E2 | 32 × 10/100/1000 Mbps và 16 × 100/1000/2500 Mbps | 344 Gbps | 1480 W |
| ICX8200-C08PF | 8 × 1G | 56 Gbps | 124 W |
| ICX8200-C08ZP | 4 × 100/1000/2500 Mbps và 4 × 100 Mbps/1/2.5/5/10 Gbps | 200 Gbps | 240 W |
Ba câu hỏi quyết định chọn mã: cổng truy cập là RJ45 hay quang, có cần cấp nguồn PoE không và cần bao nhiêu watt, uplink chạy tốc độ nào. Trả lời xong ba câu này là còn đúng một hai mã để chọn.
ICX8200-48PF2-E đặt cạnh mã gần nhất
ICX8200-48PF2-E so với ICX8200-48PF2-E2: hai mã có cùng cấu hình cổng, khác nhau ở phần nguồn đi kèm. Mã ICX8200-48PF2-E hot swap power supplies and fans, one power supply and one fan included, three-year remote TAC support; mã ICX8200-48PF2-E2 hot swap power supplies and fans, two power supplies and two fans included, three-year remote TAC support. Nếu tủ đã có sẵn bộ nguồn dự phòng hoặc bạn muốn tự chọn loại quạt theo chiều gió của phòng máy thì mã không kèm bundle rẻ hơn; còn muốn lắp là chạy và có dự phòng ngay thì chọn mã kèm sẵn.
ICX8200-48PF2-E dùng ở đâu
- Tầng có hệ thống an ninh: Camera và kiểm soát ra vào không được mất nguồn khi một bộ nguồn hỏng.
- Bệnh viện, nhà máy vận hành liên tục: Mạng tầng là hạ tầng thiết yếu, dừng là dừng cả dây chuyền.
- Tầng cắm kín cổng PoE: Chỉ cấu hình hai bộ nguồn mới đạt được ngân sách PoE tối đa.
Điều dễ chọn sai với cấu hình này
Hai bộ nguồn chỉ có tác dụng dự phòng khi cắm vào hai nhánh điện khác nhau. Cắm chung một ổ hoặc một aptomat thì mất nhánh đó là mất cả hai.

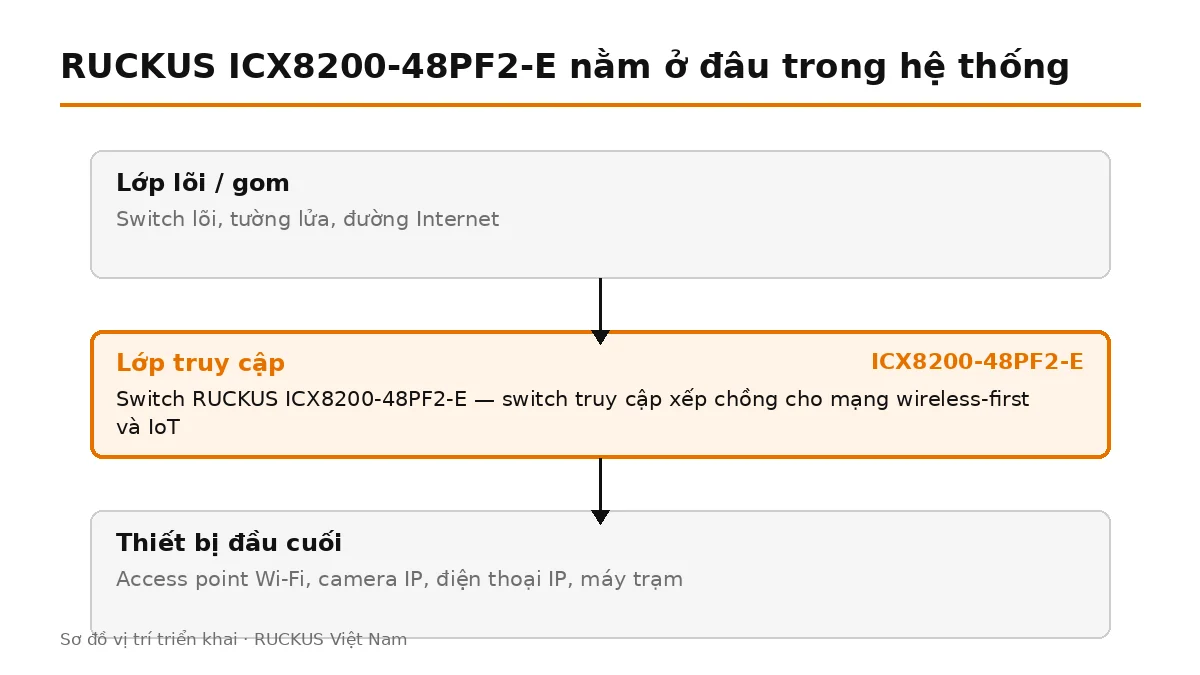

Một tầng dùng ICX8200-48PF2-E thì bố trí thế nào
Lấy 38 cổng dùng thật trên tổng 48 cổng của máy (chừa 20% dự phòng cho thay đổi mặt bằng): giả sử 6 access point Wi-Fi 6, 10 camera dome và 22 điện thoại IP. Cộng công suất thực: 6 × 22 W + 10 × 8 W + 22 × 5 W = khoảng 322 W. Ngân sách PoE của mã này là 840 W, còn dư.
Đường lên nên dùng ít nhất hai cổng uplink đi hai tuyến cáp khác nhau rồi gộp lại, để đứt một sợi tầng vẫn còn kết nối.
Lưu ý khi đặt mua ICX8200-48PF2-E
Hai dây nguồn (máy không kèm dây), module quang SFP28 cho uplink và cổng xếp chồng.
Ngân sách PoE tối đa 1900 W chỉ đạt khi lắp hai bộ nguồn — các mã hậu tố -E chỉ kèm một bộ nguồn và một quạt, mã -E2 kèm hai bộ nguồn và hai quạt. Đọc kỹ phần nguồn đi kèm trước khi tính tải PoE cho tầng.
Cổng uplink của máy là khe cắm trống, module quang SFP28 25G và module quang SFP+ 10G mua riêng theo khoảng cách tuyến — xem nhóm Module quang RUCKUS. Cáp xếp chồng và cáp DAC nối giữa hai switch trong stack cũng đặt riêng, xem Cáp kết nối RUCKUS.
Máy cấp nguồn cho access point qua chính dây mạng, nên khi lập dự toán hãy cộng công suất của toàn bộ access point RUCKUS và camera vào ngân sách PoE 840 W (khi lắp một bộ nguồn) của mã này. Công cụ dự toán hệ thống Wi-Fi tính sẵn phần này theo loại công trình.
Giá bán phụ thuộc cấu hình nguồn, quạt và giấy phép đi kèm nên Thiết bị mạng RUCKUS Việt Nam báo giá theo từng đơn. Xem thêm các mã cùng dòng trong nhóm RUCKUS ICX 8200.
