Switch RUCKUS ICX8200-24ZP thuộc dòng RUCKUS ICX 8200 — dòng switch truy cập được thiết kế cho mạng lấy Wi-Fi làm trung tâm và hệ thống IoT. Điểm khác biệt lớn nhất so với dòng 8100 là uplink 25 GbE, cấp nguồn PoE++ 802.3bt tới 90 W cho access point Wi-Fi 6E/7 và camera công suất lớn, cùng khả năng xếp chồng tới 12 switch trong một stack.
ICX8200-24ZP là bản multigigabit PoE 802.3bt trong dòng. Cổng truy cập chạy 2.5 Gbps trở lên và cấp nguồn 802.3bt tới 90 W. Đây là bản dành cho access point Wi-Fi 6E/7, vốn vượt quá khả năng của một cổng Gigabit PoE+ thông thường.

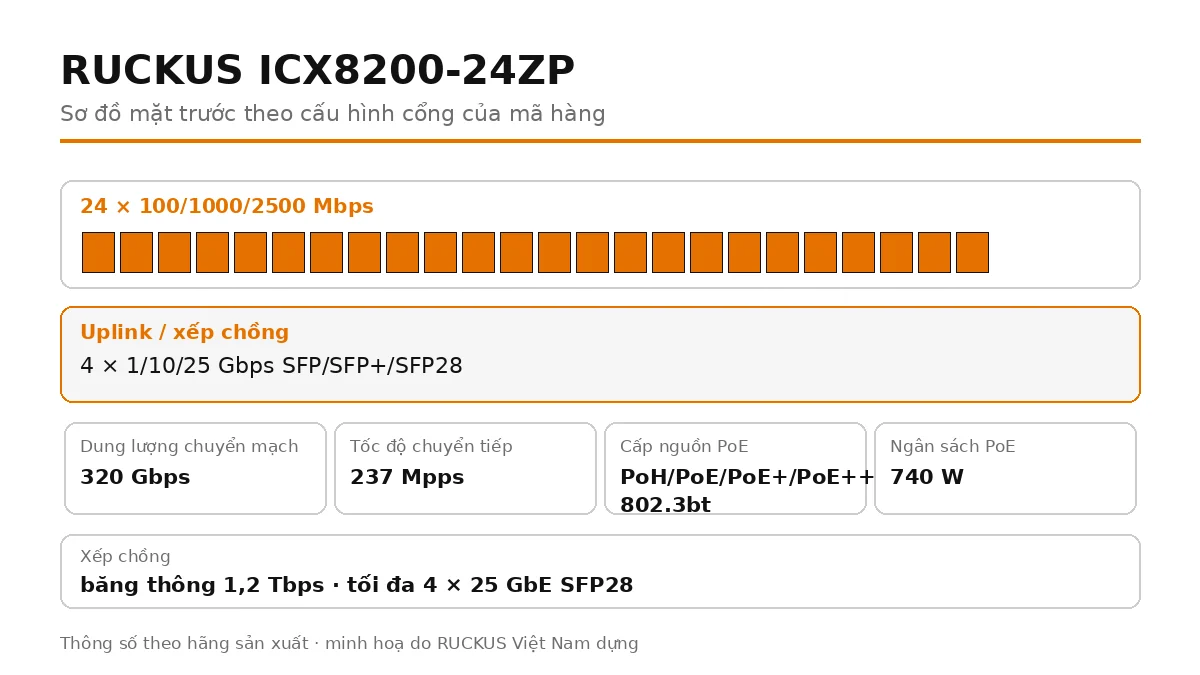

Thông số kỹ thuật ICX8200-24ZP
| Mã hàng | ICX8200-24ZP |
| Cổng truy cập | 24 × 100/1000/2500 Mbps |
| Cổng uplink / xếp chồng | 4 × 1/10/25 Gbps SFP/SFP+/SFP28 |
| Dung lượng chuyển mạch | 320 Gbps (song công) |
| Tốc độ chuyển tiếp | 237 Mpps |
| Số cổng cấp nguồn PoE | 24 |
| Chuẩn cấp nguồn | PoH/PoE/PoE+/PoE+++ 802.3bt |
| Ngân sách PoE | 740 W |
| Số cổng PoE Class 3 (15,4 W) | 24 |
| Số cổng PoE+ Class 4 (30 W) | 24 |
| Số cổng PoE++ Class 6 (60 W) | 12 |
| Số cổng PoE+++ Class 8 (90 W) | 8 |
| Băng thông xếp chồng | 1,2 Tbps |
| Cổng dùng để xếp chồng | Tối đa 4 × 25 GbE SFP28 |
| Mật độ xếp chồng | Tối đa 12 switch mỗi stack, khoảng cách xếp chồng tới 10 km |
| Định tuyến cơ bản | IPv4/IPv6 tĩnh và RIP có sẵn |
| Định tuyến nâng cao | OSPF, VRRP, VRF, GRE, PIM, PBR, BGP, VXLAN — cần giấy phép |
| Cổng quản trị | 1 cổng RJ-45 quản trị ngoài luồng, 1 cổng USB Type-C console, 1 cổng RJ-45 console nối tiếp, 1 cổng USB lưu tệp ngoài |
| Ethernet tiết kiệm điện | Có (802.3az) |
| Quản trị | RUCKUS One (đám mây), SmartZone (tại chỗ), RUCKUS Unleashed (không cần bộ điều khiển), RUCKUS AI |
| Bảo hành | Bảo hành giới hạn trọn đời, kèm 3 năm hỗ trợ TAC từ xa |
| Giám sát luồng sFlow | Có |
| VRF (tách bảng định tuyến) | Có |
| Định tuyến BGP | Không |
| VXLAN | Có |
| Mã hoá MACsec | Không |
| Campus Fabric | Không |
| Đảo chiều gió quạt | Không |
| Tuỳ chọn nguồn dự phòng | Không |
| Nguồn và quạt tháo lắp nóng | Không |
| Thị trường phân phối | Asia | Australia/New Zealand | EMEA | Latin America | North America |
| Mô tả cấu hình theo hãng | RUCKUS ICX 8200 Switch, 24×100/1000/2500 Mbps PoE+++ ports, 4×25 GbE SFP28 stacking/uplink-ports, 740 W PoE budget, three-year remote TAC support. Power cord not included. |
Thông số theo hãng sản xuất. Bản datasheet đầy đủ của dòng RUCKUS ICX 8200 có sẵn tại tệp datasheet lưu trên website.
Đọc các con số này thế nào khi thiết kế
Ngân sách PoE 740 W cấp được bao nhiêu thiết bị. Lấy công suất thực của từng loại rồi chia, đồng thời không vượt quá số cổng cấp nguồn của máy: access point Wi-Fi 6 khoảng 22 W nên được chừng 24 chiếc; access point Wi-Fi 6E/7 khoảng 30 W nên được chừng 24 chiếc; camera dome khoảng 8 W nên được chừng 24 chiếc. Với mã này số cổng cấp nguồn (24) mới là giới hạn thật, không phải watt. Đây là con số trần, khi thiết kế nên nhân thêm 20% dự phòng rồi mới chốt.
Dung lượng chuyển mạch 320 Gbps nghĩa là gì. Đây là tổng lưu lượng máy xử lý được khi mọi cổng chạy đồng thời cả hai chiều. Con số này luôn lớn hơn tổng tốc độ danh nghĩa của các cổng, nên switch không phải là nút thắt ngay cả khi tầng chạy hết công suất; nút thắt thực tế thường nằm ở đường uplink chứ không ở đây.
4 × 1/10/25 Gbps SFP/SFP+/SFP28 cho đường lên. Gộp các cổng này thành một liên kết thì băng thông cộng dồn, mất một sợi vẫn còn đường — đây là lý do nên dùng ít nhất hai cổng uplink đi hai tuyến cáp khác nhau thay vì dồn hết vào một sợi.
Vì sao chọn ICX8200-24ZP chứ không phải mã khác cùng dòng
Bản multigigabit là cấu hình dành riêng cho access point đời mới. Cổng chạy 2.5 Gbps trở lên nên không bóp băng thông của Wi-Fi 6E/7, đồng thời cấp nguồn 802.3bt tới 90 W — mức mà access point ba băng tần và camera PTZ có sưởi đòi hỏi.

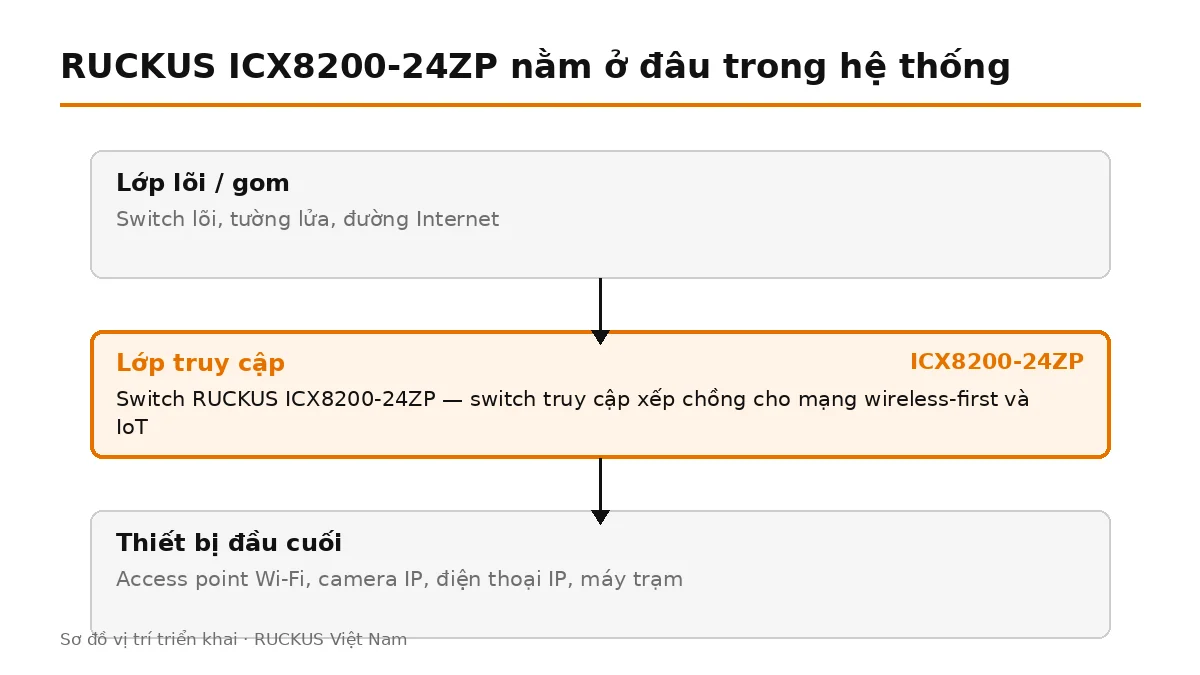

ICX 8200 là dòng truy cập chủ lực hiện nay của RUCKUS. So với ICX 8100 chỉ chạy lớp 2, dòng 8200 có định tuyến IPv4/IPv6 cơ bản sẵn và mở được định tuyến nâng cao bằng giấy phép. Cần mật độ 10G hoặc 40/100G ở lớp gom thì chuyển sang ICX 7550.
- PoE++ 802.3bt tới 90 W: Các model có chữ Z (ZP, ZP2) cấp nguồn 802.3bt trên cổng multigigabit, đủ cho access point Wi-Fi 6E/7, camera PTZ có sưởi và màn hình hội nghị. Model chữ P dừng ở PoE+ 802.3at 30 W.
- Uplink 25 GbE là tiêu chuẩn: Mọi model đều có cổng SFP28 dùng chung cho uplink và xếp chồng. Cùng một cổng có thể chạy 1, 10 hoặc 25 Gbps, nên hạ tầng không phải thay khi nâng tốc độ đường lên.
Chọn mã nào trong dòng ICX 8200
| Mã hàng | Cổng truy cập | Dung lượng chuyển mạch | Ngân sách PoE |
|---|---|---|---|
| ICX8200-24 | 24 × 1G | 248 Gbps | Không có PoE |
| ICX8200-24F | 24 × 100/1000 Mbps SFP | 248 Gbps | Không có PoE |
| ICX8200-24FX | 16 × 1/10 Gbps SFP+ | 720 Gbps | Không có PoE |
| ICX8200-24P | 24 × 1G | 248 Gbps | 370 W |
| ICX8200-24ZP | 24 × 100/1000/2500 Mbps | 320 Gbps | 740 W |
| ICX8200-48 | 48 × 1G | 296 Gbps | Không có PoE |
| ICX8200-48F | 48 × 100/1000 Mbps SFP | 296 Gbps | Không có PoE |
| ICX8200-48P | 48 × 1G | 296 Gbps | 370 W |
| ICX8200-48PF | 48 × 1G | 296 Gbps | 740 W |
| ICX8200-48PF2-E | 48 × 1G | 296 Gbps | 840 W (khi lắp một bộ nguồn) |
| ICX8200-48PF2-E2 | 48 × 1G | 296 Gbps | 1480 W |
| ICX8200-48ZP2-E | 32 × 10/100/1000 Mbps và 16 × 100/1000/2500 Mbps | 344 Gbps | 800 W (khi lắp một bộ nguồn) |
| ICX8200-48ZP2-E2 | 32 × 10/100/1000 Mbps và 16 × 100/1000/2500 Mbps | 344 Gbps | 1480 W |
| ICX8200-C08PF | 8 × 1G | 56 Gbps | 124 W |
| ICX8200-C08ZP | 4 × 100/1000/2500 Mbps và 4 × 100 Mbps/1/2.5/5/10 Gbps | 200 Gbps | 240 W |
Ba câu hỏi quyết định chọn mã: cổng truy cập là RJ45 hay quang, có cần cấp nguồn PoE không và cần bao nhiêu watt, uplink chạy tốc độ nào. Trả lời xong ba câu này là còn đúng một hai mã để chọn.
ICX8200-24ZP đặt cạnh mã gần nhất
ICX8200-24ZP so với ICX8200-24: 24 × 100/1000/2500 Mbps, ngân sách PoE 740 W, dung lượng chuyển mạch 320 Gbps; còn ICX8200-24 thì 24 cổng Gigabit, không cấp nguồn PoE, dung lượng chuyển mạch 248 Gbps. Cách chọn: cộng công suất thực của toàn bộ thiết bị sẽ cắm vào, nhân thêm 20% dự phòng, rồi lấy mã có ngân sách vượt con số đó.
ICX8200-24ZP dùng ở đâu
- Hội trường, giảng đường, sảnh lớn: Nơi access point phải phục vụ hàng trăm thiết bị cùng lúc và cần cả băng thông lẫn nguồn.
- Văn phòng lắp Wi-Fi 6E hoặc Wi-Fi 7: Cổng Gigabit thành nút thắt ngay khi access point chạy hết công suất.
- Khu vực có camera PTZ ngoài trời: Camera có sưởi và mô-tơ xoay vượt xa mức 30 W của PoE+.
Điều dễ chọn sai với cấu hình này
Cổng multigigabit chỉ phát huy khi tuyến cáp đủ chuẩn. Cáp Cat5e cũ chạy được 2.5 Gbps trong cự ly ngắn nhưng muốn chắc thì nên là Cat6 trở lên, và đầu bấm cùng nhân mạng phải cùng cấp.
Một tầng dùng ICX8200-24ZP thì bố trí thế nào
Lấy 19 cổng dùng thật trên tổng 24 cổng của máy (chừa 20% dự phòng cho thay đổi mặt bằng): giả sử 6 access point Wi-Fi 6, 10 camera dome và 3 điện thoại IP. Cộng công suất thực: 6 × 22 W + 10 × 8 W + 3 × 5 W = khoảng 227 W. Ngân sách PoE của mã này là 740 W, còn dư.
Đường lên nên dùng ít nhất hai cổng uplink đi hai tuyến cáp khác nhau rồi gộp lại, để đứt một sợi tầng vẫn còn kết nối.
Lưu ý khi đặt mua ICX8200-24ZP
Module quang SFP28 cho uplink; kiểm tra lại chất lượng cáp đồng của tuyến trước khi kỳ vọng tốc độ 2.5 hoặc 5 Gbps.
Ngân sách PoE tối đa 1900 W chỉ đạt khi lắp hai bộ nguồn — các mã hậu tố -E chỉ kèm một bộ nguồn và một quạt, mã -E2 kèm hai bộ nguồn và hai quạt. Đọc kỹ phần nguồn đi kèm trước khi tính tải PoE cho tầng.
Cổng uplink của máy là khe cắm trống, module quang SFP28 25G và module quang SFP+ 10G mua riêng theo khoảng cách tuyến — xem nhóm Module quang RUCKUS. Cáp xếp chồng và cáp DAC nối giữa hai switch trong stack cũng đặt riêng, xem Cáp kết nối RUCKUS.
Máy cấp nguồn cho access point qua chính dây mạng, nên khi lập dự toán hãy cộng công suất của toàn bộ access point RUCKUS và camera vào ngân sách PoE 740 W của mã này. Công cụ dự toán hệ thống Wi-Fi tính sẵn phần này theo loại công trình.
Giá bán phụ thuộc cấu hình nguồn, quạt và giấy phép đi kèm nên Thiết bị mạng RUCKUS Việt Nam báo giá theo từng đơn. Xem thêm các mã cùng dòng trong nhóm RUCKUS ICX 8200.
