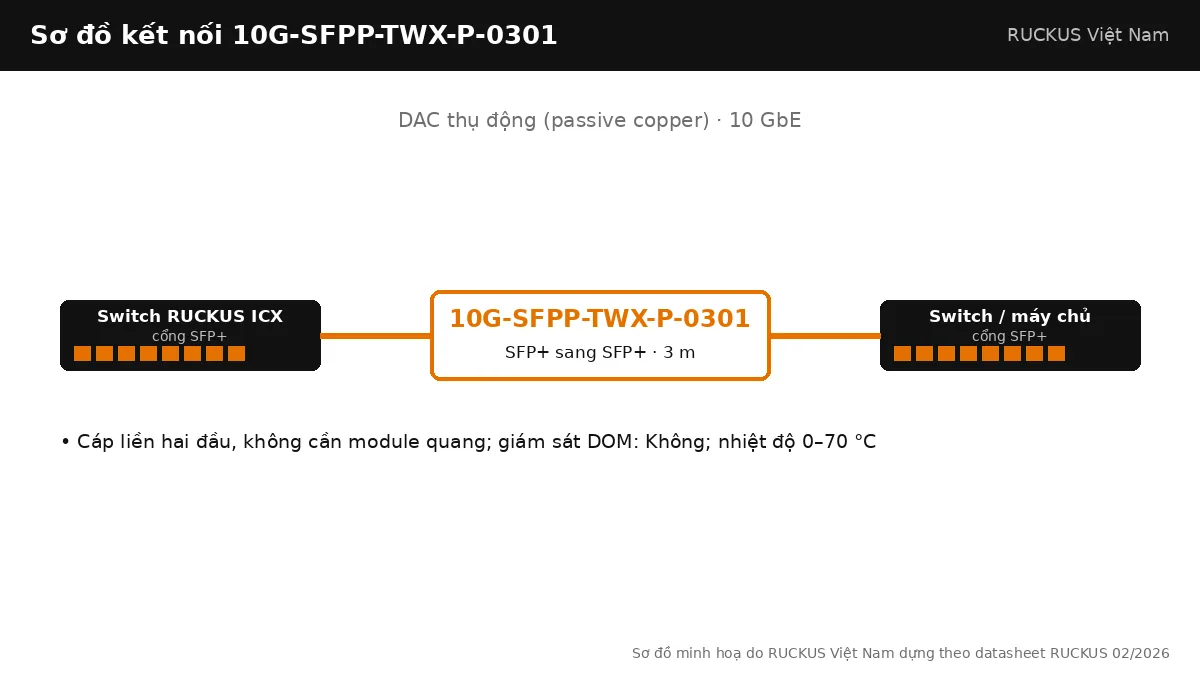

10G-SFPP-TWX-P-0301 là cáp DAC SFP+ 10 Gbps thụ động dài 3 m của RUCKUS, phù hợp khi hai switch ở hai vị trí xa nhau trong cùng tủ 42U hoặc ở hai tủ kề nhau. Hỗ trợ stacking trên ICX 7150, 7250, 7450, 8200.
Thông số theo hãng sản xuất
| Loại cáp | DAC thụ động (passive copper) |
|---|---|
| Tốc độ | 10 GbE |
| Chuẩn IEEE | 802.3ak |
| Đầu nối | SFP+ sang SFP+ |
| Chiều dài | 3 m |
| Giám sát DOM | Không |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Mô tả theo hãng sản xuất | 10GbE Direct Attach SFP+ to SFP+ Passive copper cable, 3 m |
| Trạng thái | Đang cung cấp |
10G-SFPP-TWX-P-0301 khác gì các mã cùng họ
Cùng họ với bản 1 m và 5 m. Riêng trên ICX 7150, datasheet ghi cáp 3 m không hỗ trợ stacking chéo cổng (ví dụ n/3/1 sang n/3/3) mà chỉ nối cùng số cổng (n/3/1 sang n/3/1).
| Mã | Loại | Đầu nối | Chiều dài | Stacking |
|---|---|---|---|---|
| 10G-SFPP-TWX-P-0301 | DAC thụ động (passive copper) | SFP+ sang SFP+ | 3 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-P-0101 | DAC thụ động (passive copper) | SFP+ sang SFP+ | 1 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-P-0501 | DAC thụ động (passive copper) | SFP+ sang SFP+ | 5 m | ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-0101 | DAC chủ động (active copper) | SFP+ sang SFP+ | 1 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-0301 | DAC chủ động (active copper) | SFP+ sang SFP+ | 3 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-0501 | DAC chủ động (active copper) | SFP+ sang SFP+ | 5 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |

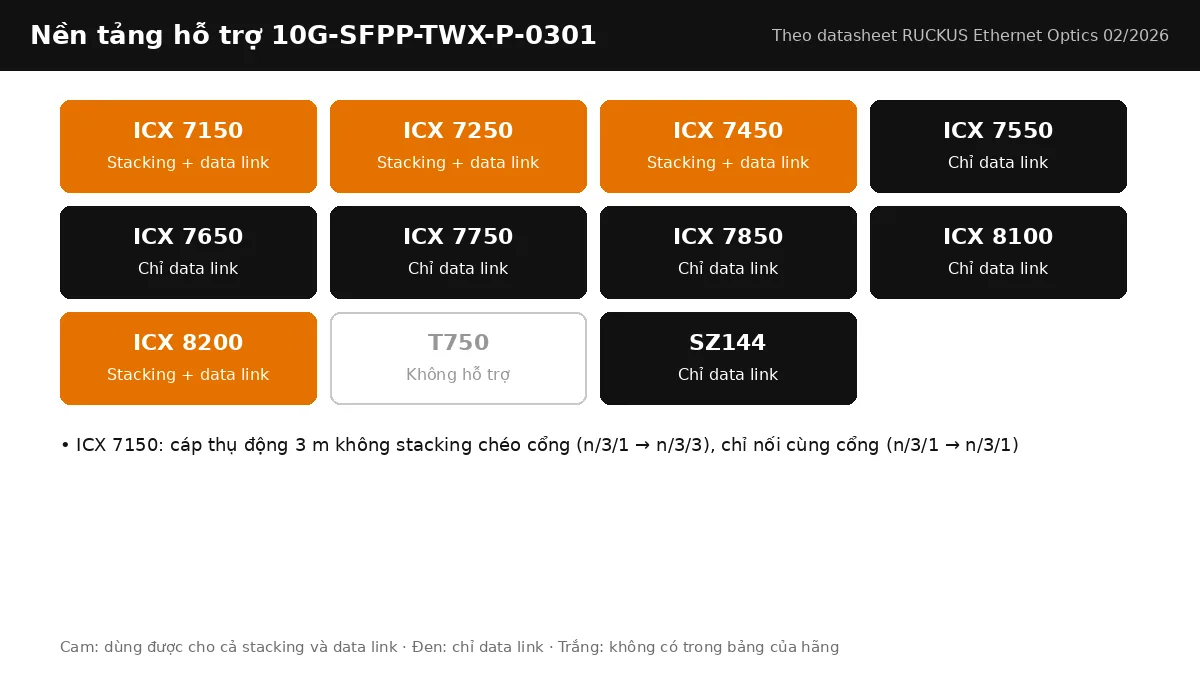

Switch RUCKUS ICX hỗ trợ 10G-SFPP-TWX-P-0301
Dùng được cho cả stacking và data link trên ICX 7150, ICX 7250, ICX 7450, ICX 8200. Chỉ dùng cho data link (không stacking) trên ICX 7550, ICX 7650, ICX 7750, ICX 7850, ICX 8100, SZ144.
- ICX 7150: cáp thụ động 3 m không stacking chéo cổng (n/3/1 → n/3/3), chỉ nối cùng cổng (n/3/1 → n/3/1)
Ứng dụng triển khai
Stack ICX 8200 ở đỉnh và đáy tủ rack, nối ICX 8100-X với switch phân phối ở tủ bên cạnh, nối SmartZone 144 với core cách 2–3 m.
Lưu ý khi chọn và lắp đặt
Khi stack ICX 7150 bằng cáp 3 m hãy nối cùng số cổng ở hai thiết bị theo ghi chú của hãng.
Lắp đặt và kiểm tra 10G-SFPP-TWX-P-0301
Cáp SFP+ thay nóng được: cắm hai đầu khi switch đang chạy; giữ bán kính uốn tối thiểu theo nhà sản xuất và không bó chặt cùng dây nguồn. Cáp thụ động không có mạch điện tử; show media hiển thị dạng "Direct attach copper" khi được nhận. Dùng cho stacking: cấu hình cổng stack trước, cắm cáp theo sơ đồ vòng (ring) để có đường dự phòng, kiểm tra bằng show stack. Ghi nhãn hai đầu cáp bằng tên switch và số cổng; với tủ có nhiều cáp cùng chiều dài, nhãn là cách duy nhất truy vết khi bảo trì.
Sản phẩm dùng kèm 10G-SFPP-TWX-P-0301
Cổng SFP+ 10G có trên ICX8100-24P-X, ICX8100-48PF-X, ICX8200-C08PF, ICX8200-24FX; cổng SFP28 của ICX8200-48PF cũng nhận cáp 10G; cổng 10G của P01-S144-UK00 nằm trong bảng hỗ trợ. Vượt 5 m: module 10G-SFPP-SR-S với dây nhảy OM3/OM4 hoặc 10G-SFPP-LR-S trên đơn mode. Xem thêm toàn bộ cáp kết nối RUCKUS, bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và bài Hướng dẫn cấu hình switch RUCKUS ICX lần đầu.
