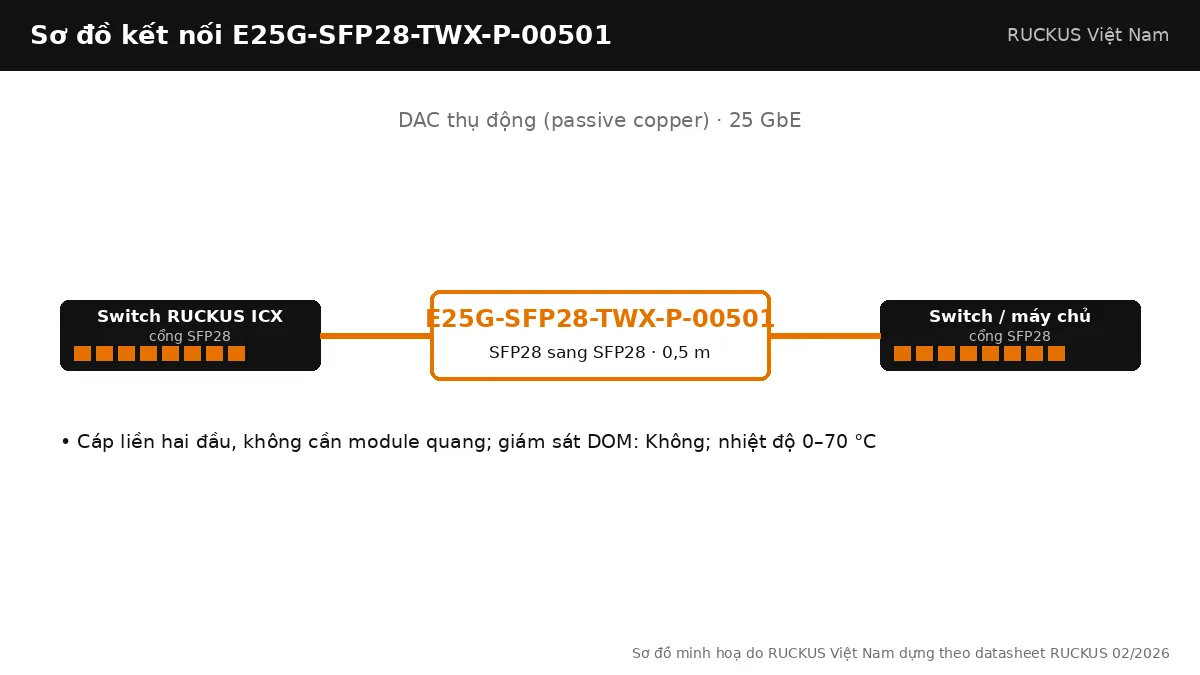

E25G-SFP28-TWX-P-00501 là cáp DAC SFP28 25 Gbps thụ động dài 0,5 m của RUCKUS, thiết kế cho stacking ICX 8200 đặt chồng lên nhau trong tủ. Là chiều dài ngắn nhất trong ba lựa chọn 0,5/1/3 m.
Thông số theo hãng sản xuất
| Loại cáp | DAC thụ động (passive copper) |
|---|---|
| Tốc độ | 25 GbE |
| Chuẩn IEEE | Không nêu (N/A trong datasheet) |
| Đầu nối | SFP28 sang SFP28 |
| Chiều dài | 0,5 m |
| Giám sát DOM | Không |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Mô tả theo hãng sản xuất | 25GE Direct Attached SFP28 to SFP28 Passive Copper cable, 0.5m, 1-pack |
| Trạng thái | Đang cung cấp |
E25G-SFP28-TWX-P-00501 khác gì các mã cùng họ
Cùng họ với bản 1 m và 3 m. Hỗ trợ stacking trên ICX 8200; trên ICX 7550 (module 4X25GF) và ICX 7850 chỉ data link.
| Mã | Loại | Đầu nối | Chiều dài | Stacking |
|---|---|---|---|---|
| E25G-SFP28-TWX-P-00501 | DAC thụ động (passive copper) | SFP28 sang SFP28 | 0,5 m | ICX 8200 |
| E25G-SFP28-TWX-P-0101 | DAC thụ động (passive copper) | SFP28 sang SFP28 | 1 m | ICX 8200 |
| E25G-SFP28-TWX-P-0301 | DAC thụ động (passive copper) | SFP28 sang SFP28 | 3 m | ICX 8200 |

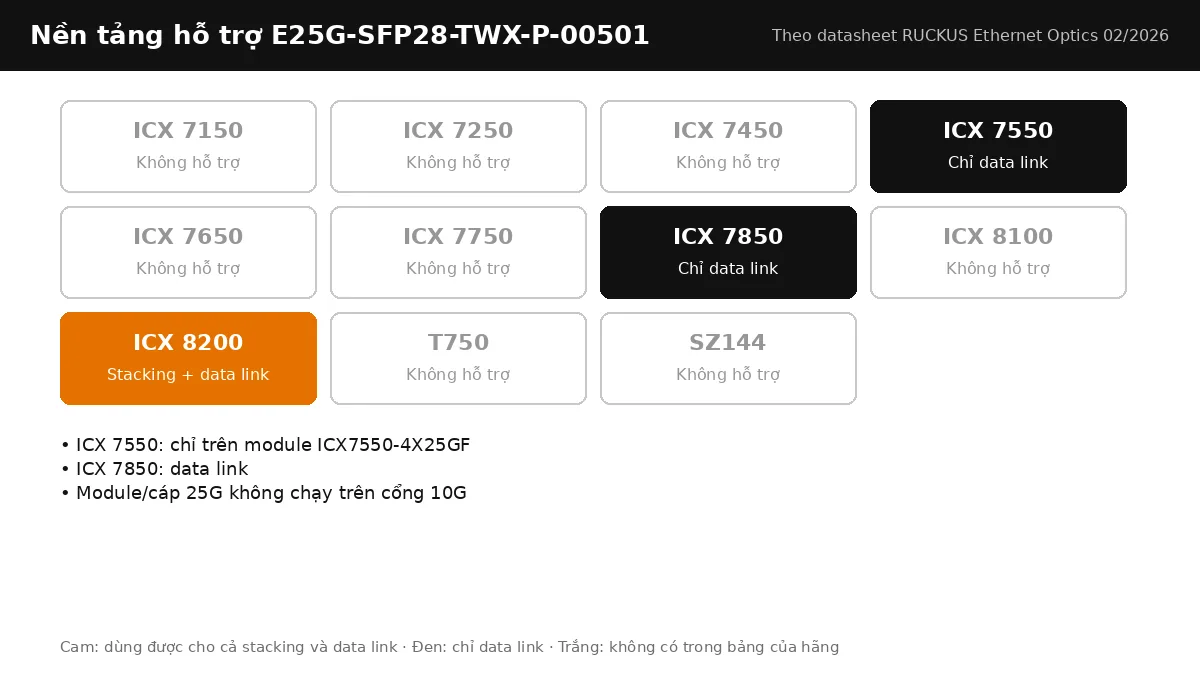

Switch RUCKUS ICX hỗ trợ E25G-SFP28-TWX-P-00501
Dùng được cho cả stacking và data link trên ICX 8200. Chỉ dùng cho data link (không stacking) trên ICX 7550, ICX 7850. Không có trong bảng hỗ trợ của hãng cho ICX 7650, ICX 8100.
- ICX 7550: chỉ trên module ICX7550-4X25GF
- ICX 7850: data link
- Module/cáp 25G không chạy trên cổng 10G
Ứng dụng triển khai
Stack hai đến bốn ICX 8200 xếp liền nhau trong tủ access; cáp ngắn giúp đi dây gọn và giảm nhiễu.
Lưu ý khi chọn và lắp đặt
Cổng hai đầu phải là SFP28 hoạt động ở 25G; datasheet ghi "25G Optics are not compatible with 10G Ports".
Lắp đặt và kiểm tra E25G-SFP28-TWX-P-00501
Cáp SFP28 thay nóng được: cắm hai đầu khi switch đang chạy; giữ bán kính uốn tối thiểu theo nhà sản xuất và không bó chặt cùng dây nguồn. Cáp thụ động không có mạch điện tử; show media hiển thị dạng "Direct attach copper" khi được nhận. Dùng cho stacking: cấu hình cổng stack trước, cắm cáp theo sơ đồ vòng (ring) để có đường dự phòng, kiểm tra bằng show stack. Ghi nhãn hai đầu cáp bằng tên switch và số cổng; với tủ có nhiều cáp cùng chiều dài, nhãn là cách duy nhất truy vết khi bảo trì.
Sản phẩm dùng kèm E25G-SFP28-TWX-P-00501
Cổng SFP28 25G có trên ICX8200-24P, ICX8200-48PF, ICX8200-24FX, ICX7850-48F. Vượt 3 m: module E25G-SFP28-SR (OM4 100 m) hoặc E25G-SFP28-LR (đơn mode 10 km). Xem thêm toàn bộ cáp kết nối RUCKUS, bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và bài Hướng dẫn cấu hình switch RUCKUS ICX lần đầu.
Cần báo giá E25G-SFP28-TWX-P-00501 hoặc chọn chiều dài phù hợp tủ rack, gửi sơ đồ vị trí thiết bị qua trang liên hệ RUCKUS Việt Nam; RUCKUS Việt Nam đối chiếu bảng hỗ trợ stacking của hãng trước khi báo giá.
