E25G-SFP28-SR là module SFP28 25 Gbps đa mode của RUCKUS, dành cho uplink và stacking 25G trên dòng ICX 8200 cũng như cổng 25G của ICX 7850-48F và module ICX7550-4X25GF. Bước sóng 850 nm, 70 m trên OM3 và 100 m trên OM4, có giám sát quang.
Cách đọc mã E25G-SFP28-SR
Tiền tố E25G-SFP28 chỉ module SFP28 25 Gigabit. Phần SR là chuẩn quang: short reach 850 nm đa mode. Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 25GBASE-SR |
|---|---|
| Chuẩn IEEE | 802.3by |
| Dạng module | SFP28 |
| Bước sóng | 850 nm |
| Loại sợi / cáp | Đa mode (MMF) OM3/OM4 |
| Khoảng cách tối đa | 70 m (OM3), 100 m (OM4), 130 m trên OM4/OM5 LazrSPEED |
| Đầu nối | LC |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 25GE SR SFP28 (LC), 100 m over MMF OM4, 70 m over MMF OM3, 1-pack |
| Trạng thái | Đang cung cấp |
E25G-SFP28-SR khác gì các mã cùng họ
So với E25G-SFP28-LR, bản SR dùng sợi đa mode và giới hạn 100 m, phù hợp trong cùng phòng máy hoặc cùng toà nhà. Với khoảng cách dưới 3 m, cáp E25G-SFP28-TWX-P rẻ hơn và không cần sợi quang.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E25G-SFP28-SR | 25GBASE-SR | Đa mode (MMF) OM3/OM4 | 70 m (OM3), 100 m (OM4), 130 m trên OM4/OM5 LazrSPEED | 0–70 °C | Không | Đang bán |
| E25G-SFP28-LR | 25GBASE-LR | Đơn mode (SMF) | 10 km | 0–70 °C | Không | Đang bán |

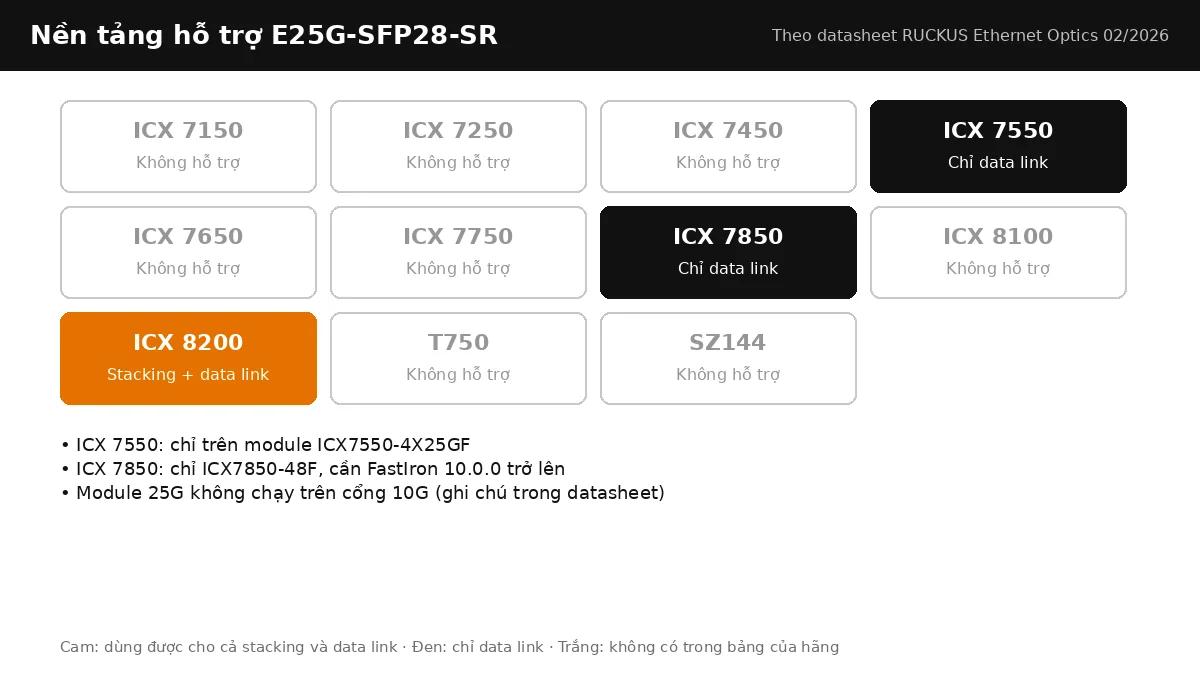

Switch RUCKUS ICX hỗ trợ E25G-SFP28-SR
Dùng được cho cả stacking và data link trên ICX 8200. Chỉ dùng cho data link (không stacking) trên ICX 7550, ICX 7850. Không có trong bảng hỗ trợ của hãng cho ICX 7650, ICX 8100.
- ICX 7550: chỉ trên module ICX7550-4X25GF
- ICX 7850: chỉ ICX7850-48F, cần FastIron 10.0.0 trở lên
- Module 25G không chạy trên cổng 10G (ghi chú trong datasheet)
Ứng dụng triển khai

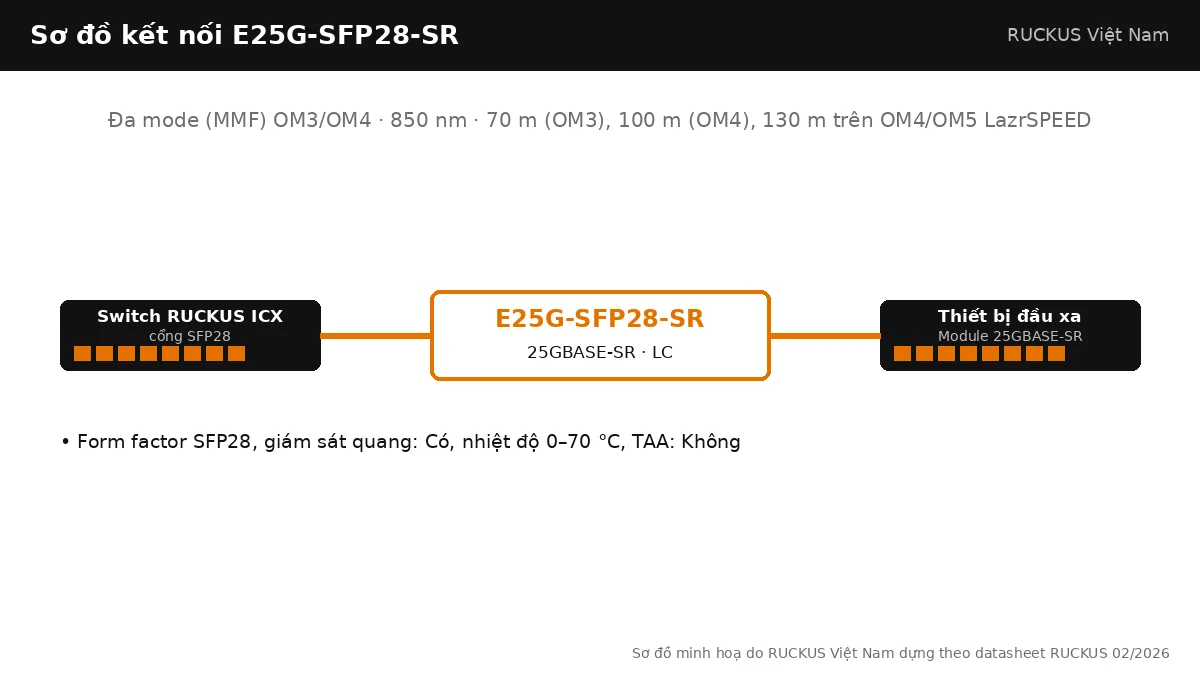

Uplink 25G từ ICX 8200-24/48 lên core ICX 7850-48F, stacking ICX 8200 giữa hai tủ rack cùng phòng, hoặc nối ICX 8200-24FX vào máy chủ có card SFP28.
Lưu ý khi chọn và lắp đặt
Datasheet nhấn mạnh "25G Optics are not compatible with 10G Ports": cổng phải hỗ trợ 25G. Trên ICX 7550 chỉ dùng được trên module 4X25GF; trên ICX 7850 chỉ model 48F từ FastIron 10.0.0.
Lắp đặt và kiểm tra E25G-SFP28-SR trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng SFP28 khi switch đang chạy, không cần khởi động lại. Dùng dây nhảy LC duplex đúng loại sợi (đa mode); tháo nắp bụi ngay trước khi cắm và lau đầu connector nếu đã để hở. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao. Khi dùng cho stacking, cấu hình cổng stack trước rồi mới cắm cáp; show stack xác nhận thành viên và đường dự phòng.
Sản phẩm dùng kèm E25G-SFP28-SR
Cổng SFP28 25G có trên ICX8200-24P, ICX8200-48PF, ICX8200-24FX, ICX7850-48F. Trong cùng tủ, cáp DAC 25G E25G-SFP28-TWX-P-00501, E25G-SFP28-TWX-P-0101 hoặc E25G-SFP28-TWX-P-0301 thay được cặp module. Đầu 100G tách 4×25G dùng E100G-QSFP28-SR4 hoặc cáp breakout E100G-QSFP-4SFP-P-0101. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
Cần báo giá E25G-SFP28-SR hoặc kiểm tra tương thích với switch đang dùng, gửi mã switch và sơ đồ đấu nối qua trang liên hệ RUCKUS Việt Nam; kỹ thuật RUCKUS Việt Nam đối chiếu bảng hỗ trợ của hãng trước khi báo giá.
