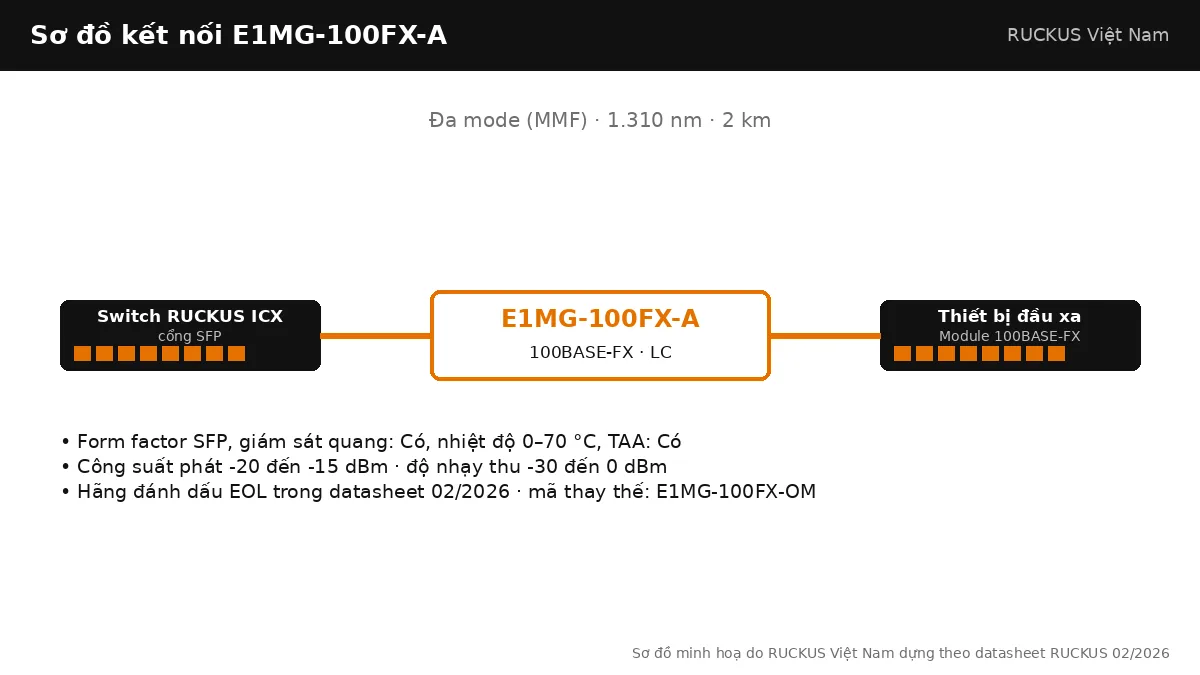

E1MG-100FX-A là bản đạt chuẩn TAA của module SFP 100BASE-FX RUCKUS, cùng thông số quang với E1MG-100FX-OM: bước sóng 1.310 nm, sợi đa mode, 2 km, có giám sát quang. Mã này phục vụ các dự án yêu cầu linh kiện tuân thủ Trade Agreements Act.
Cách đọc mã E1MG-100FX-A
Tiền tố E1MG chỉ nhóm module 1 Gigabit (100 MbE dùng chung tiền tố với hậu tố 100FX). Phần 100FX là chuẩn quang: 100BASE-FX đa mode. Hậu tố: A: đạt chuẩn TAA (Trade Agreements Act). Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 100BASE-FX |
|---|---|
| Chuẩn IEEE | 802.3u |
| Dạng module | SFP |
| Bước sóng | 1.310 nm |
| Loại sợi / cáp | Đa mode (MMF) |
| Khoảng cách tối đa | 2 km |
| Đầu nối | LC |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Có |
| Công suất phát (TX) | -20 đến -15 dBm |
| Độ nhạy thu (RX) | -30 đến 0 dBm |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 100BASE-FX SFP optic MMF, LC connector, optical monitoring capable, TAA compliant |
| Trạng thái | EOL (hãng ngừng cung cấp, còn theo tồn kho); thay bằng E1MG-100FX-OM |
E1MG-100FX-A khác gì các mã cùng họ
Điểm khác duy nhất so với E1MG-100FX-OM là chứng nhận TAA. Datasheet RUCKUS Ethernet Optics phát hành 02/2026 đã đánh dấu E1MG-100FX-A là EOL, trong khi bản -OM vẫn được liệt kê bình thường; danh sách switch hỗ trợ của bản -A cũng hẹp hơn, không có ICX 8200.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E1MG-100FX-A | 100BASE-FX | Đa mode (MMF) | 2 km | 0–70 °C | Có | EOL |
| E1MG-100FX-OM | 100BASE-FX | Đa mode (MMF) | 2 km | 0–70 °C | Không | Đang bán |

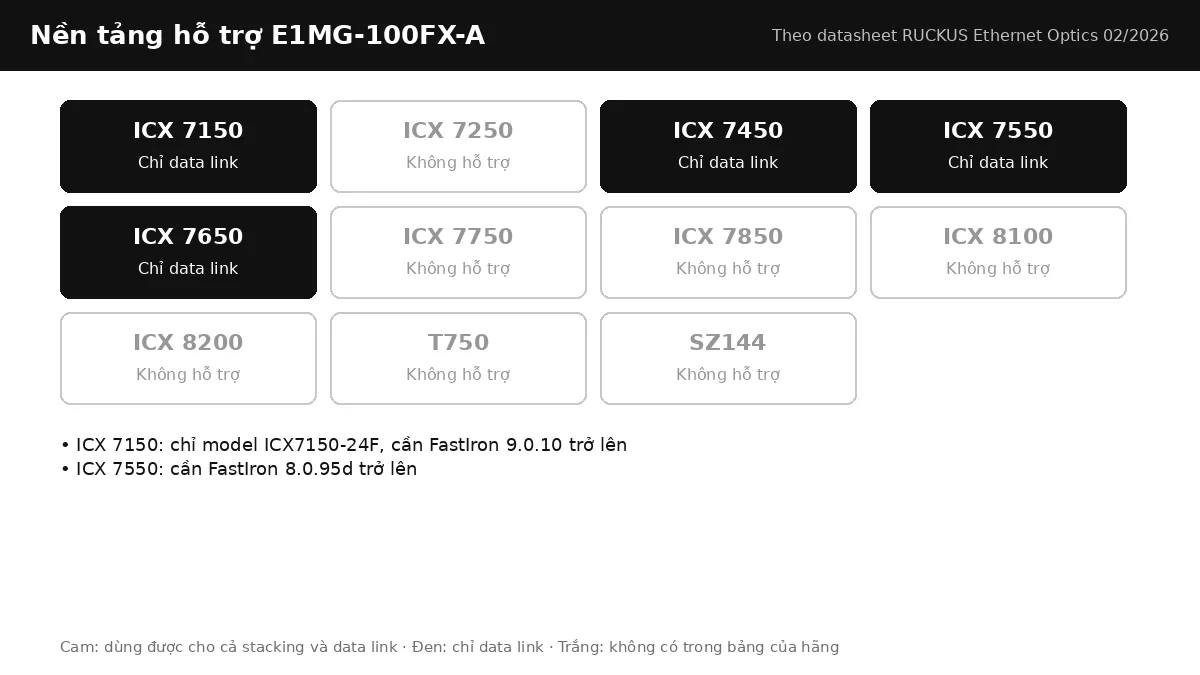

Switch RUCKUS ICX hỗ trợ E1MG-100FX-A
Chỉ dùng cho data link (không stacking) trên ICX 7150, ICX 7450, ICX 7550, ICX 7650. Không có trong bảng hỗ trợ của hãng cho ICX 7850, ICX 8100, ICX 8200.
- ICX 7150: chỉ model ICX7150-24F, cần FastIron 9.0.10 trở lên
- ICX 7550: cần FastIron 8.0.95d trở lên
Ứng dụng triển khai
Mã này chỉ nên chọn khi hồ sơ thầu bắt buộc TAA và vẫn còn hàng tồn. Với dự án mới tại Việt Nam, E1MG-100FX-OM cho cùng kết quả kỹ thuật và còn được hãng cung cấp lâu dài.
Lưu ý khi chọn và lắp đặt
Vì đã EOL, RUCKUS Việt Nam chỉ báo giá theo tồn kho thực tế. Nếu cần mua số lượng, hãy chốt mã thay thế ngay từ bước thiết kế để tránh lệch BOM giữa các đợt giao hàng. Datasheet RUCKUS Ethernet Optics phát hành 02/2026 đánh dấu E1MG-100FX-A là EOL; RUCKUS Việt Nam cung cấp theo tồn kho và tư vấn mã thay thế E1MG-100FX-OM.
Lắp đặt và kiểm tra E1MG-100FX-A trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng SFP khi switch đang chạy, không cần khởi động lại. Dùng dây nhảy LC duplex đúng loại sợi (đa mode); tháo nắp bụi ngay trước khi cắm và lau đầu connector nếu đã để hở. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao. Với mã EOL, giữ lại một chiếc dự phòng cho mỗi tuyến đang chạy hoặc lên kế hoạch đổi cả hai đầu sang E1MG-100FX-OM trong lần bảo trì gần nhất.
Sản phẩm dùng kèm E1MG-100FX-A
Cổng uplink SFP 1G trên ICX8100-24, ICX8100-24P, ICX8100-48P là nơi E1MG-100FX-A thường được lắp; các switch có cổng SFP+ hoặc SFP28 như ICX8200-24P cũng nhận module 1G cho data link. Với hai thiết bị cách nhau dưới 5 m, cáp 1G-SFP-TWX-0101 hoặc 1G-SFP-TWX-0501 thay được cặp module và dây nhảy. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
Cần báo giá E1MG-100FX-A hoặc kiểm tra tương thích với switch đang dùng, gửi mã switch và sơ đồ đấu nối qua trang liên hệ RUCKUS Việt Nam; kỹ thuật RUCKUS Việt Nam đối chiếu bảng hỗ trợ của hãng trước khi báo giá.
