E1MG-BXD-TA là module SFP 1 Gbps hai chiều trên một sợi quang đơn mode (BiDi), phát ở 1.490 nm và thu ở 1.310 nm, đi xa tới 20 km. Mã này giải quyết bài toán chỉ còn một sợi trống trên tuyến cáp mà vẫn cần liên kết Gigabit ổn định.
Cách đọc mã E1MG-BXD-TA
Tiền tố E1MG chỉ nhóm module 1 Gigabit (100 MbE dùng chung tiền tố với hậu tố 100FX). Phần BXD là chuẩn quang: BiDi đầu downstream (phát 1.490 nm). Hậu tố: A: đạt chuẩn TAA (Trade Agreements Act). Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 1000BASE-BXD |
|---|---|
| Chuẩn IEEE | 802.3ah |
| Dạng module | SFP |
| Bước sóng | Phát 1.490 nm / Thu 1.310 nm |
| Loại sợi / cáp | Đơn mode một sợi (single-strand SMF) |
| Khoảng cách tối đa | 20 km |
| Đầu nối | LC (simplex) |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | -40 đến 85 °C (công nghiệp) |
| Tuân thủ TAA | Có |
| Ghép cặp bắt buộc | E1MG-BXU-TA |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 1000BASE-BXD SFP optic SMF, transmits at 1490nm and receives at 1310nm, LC connector, 20km single strand SMF fiber, optical monitoring capable, industrial temperature (-40°C to 85°C), TAA Compliant. This optic should only be connected to an E1MG-BXU-TA at the far end. |
| Trạng thái | Đang cung cấp |
E1MG-BXD-TA khác gì các mã cùng họ
BXD là đầu "downstream" và bắt buộc ghép với E1MG-BXU-TA ở đầu kia vì hai module dùng bước sóng phát/thu đảo nhau. So với thế hệ E1MG-BXD cũ (10 km, đã EOL), bản -TA tăng lên 20 km, thêm dải nhiệt công nghiệp và chứng nhận TAA.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E1MG-BXD-TA | 1000BASE-BXD | Đơn mode một sợi (single-strand SMF) | 20 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |
| E1MG-SX-OM | 1000BASE-SX | Đa mode (MMF) | 220–550 m (tuỳ loại sợi) | 0–70 °C | Không | Đang bán |
| E1MG-SX-OM-T | 1000BASE-SX | Đa mode (MMF) | 220–550 m | -40 đến 85 °C (công nghiệp) | Không | Đang bán |
| E1MG-SX-A | 1000BASE-SX | Đa mode (MMF) | 220–550 m | 0–70 °C | Có | Đang bán |
| E1MG-SX-A8 | 1000BASE-SX | Đa mode (MMF) | 220–550 m | 0–70 °C | Có | Đang bán |
| E1MG-LX-OM | 1000BASE-LX | Đơn mode (SMF); cũng chạy được trên đa mode | 10 km trên SMF; 550 m trên MMF | 0–70 °C | Không | Đang bán |
| E1MG-LX-A | 1000BASE-LX | Đơn mode (SMF) | 10 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |
| E1MG-BXU-TA | 1000BASE-BXU | Đơn mode một sợi (single-strand SMF) | 20 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |

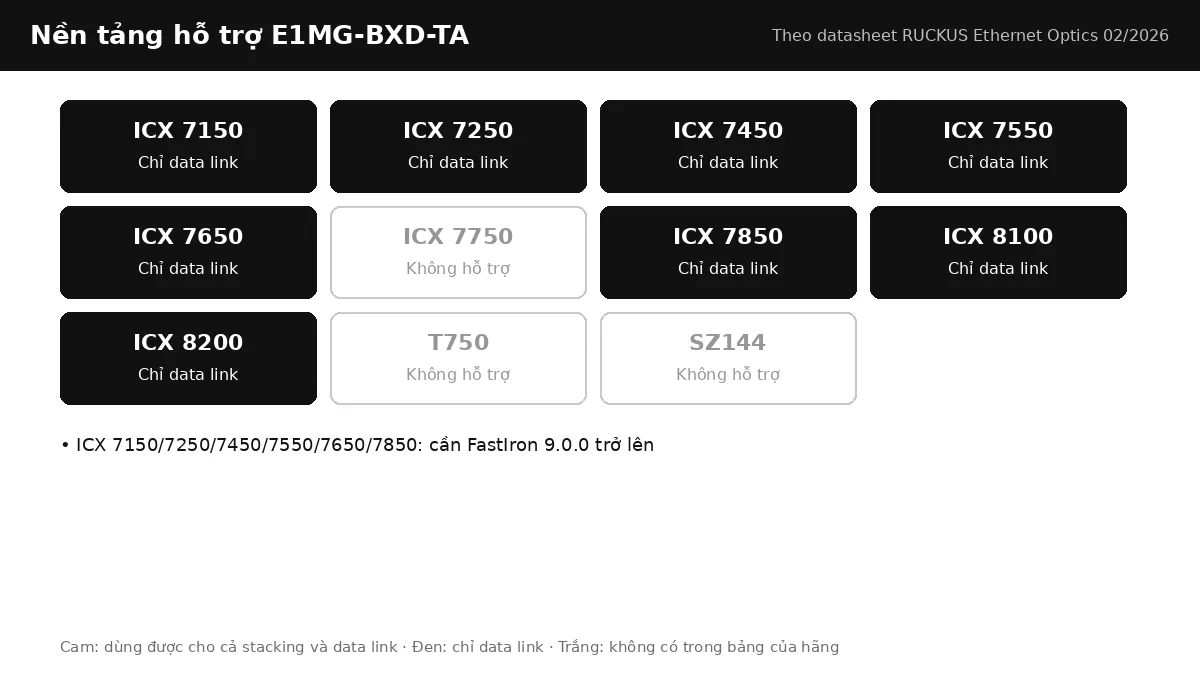

Switch RUCKUS ICX hỗ trợ E1MG-BXD-TA
Chỉ dùng cho data link (không stacking) trên ICX 7150, ICX 7250, ICX 7450, ICX 7550, ICX 7650, ICX 7850, ICX 8100, ICX 8200.
- ICX 7150/7250/7450/7550/7650/7850: cần FastIron 9.0.0 trở lên
Ứng dụng triển khai
Dùng khi thuê tuyến cáp quang chỉ được cấp một sợi, khi kéo quang tới camera hoặc AP ngoài trời qua ống cáp đã đầy, hoặc khi cần tiết kiệm sợi trên tuyến trục dài. Điều kiện FastIron 9.0.0 trở lên áp dụng cho các dòng ICX 7000.
Lưu ý khi chọn và lắp đặt
Hãy đánh dấu rõ đầu BXD và đầu BXU trong hồ sơ; đặt nhầm hai đầu cùng BXD sẽ không lên link dù sợi và đầu nối đều đúng. Dòng ICX 7750 không có trong bảng hỗ trợ của mã này.
Lắp đặt và kiểm tra E1MG-BXD-TA trên switch ICX

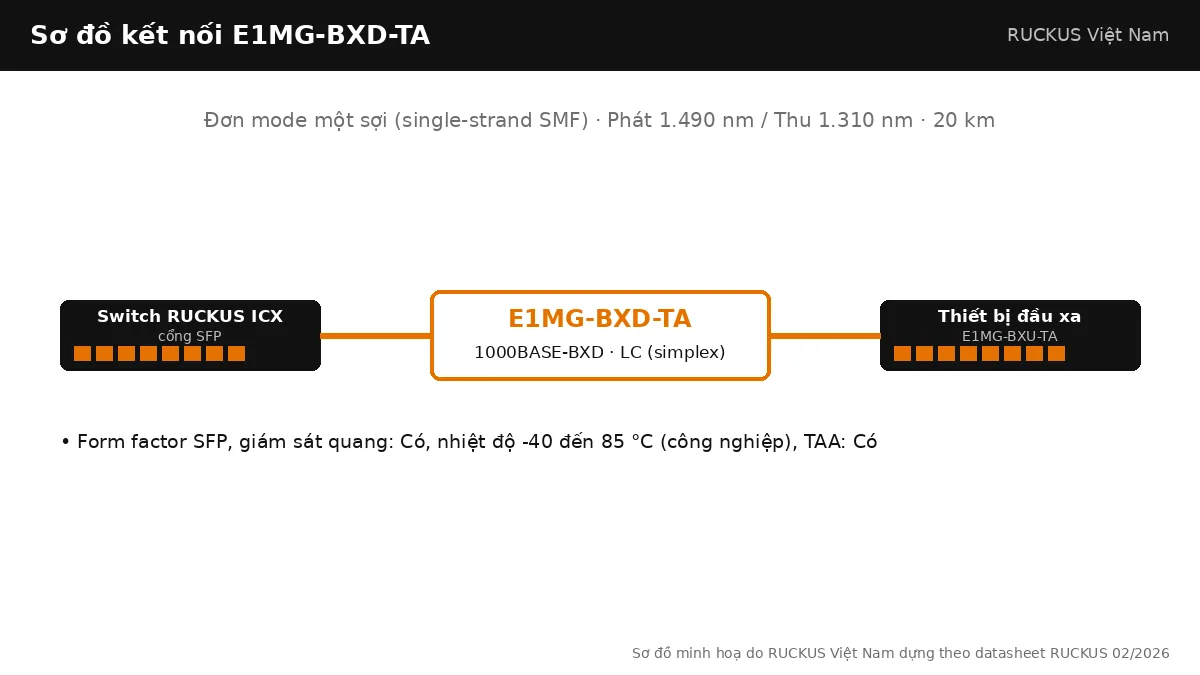

Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng SFP khi switch đang chạy, không cần khởi động lại. Đường một sợi: mỗi đầu một dây nhảy LC simplex; ghi nhãn rõ đầu BXD và BXU trên cả module lẫn sợi để bảo trì sau này không cắm lệch cặp. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao.
Sản phẩm dùng kèm E1MG-BXD-TA
Cổng uplink SFP 1G trên ICX8100-24, ICX8100-24P, ICX8100-48P là nơi E1MG-BXD-TA thường được lắp; các switch có cổng SFP+ hoặc SFP28 như ICX8200-24P cũng nhận module 1G cho data link. Đầu xa bắt buộc là E1MG-BXU-TA vì cặp BiDi dùng bước sóng đảo nhau. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
