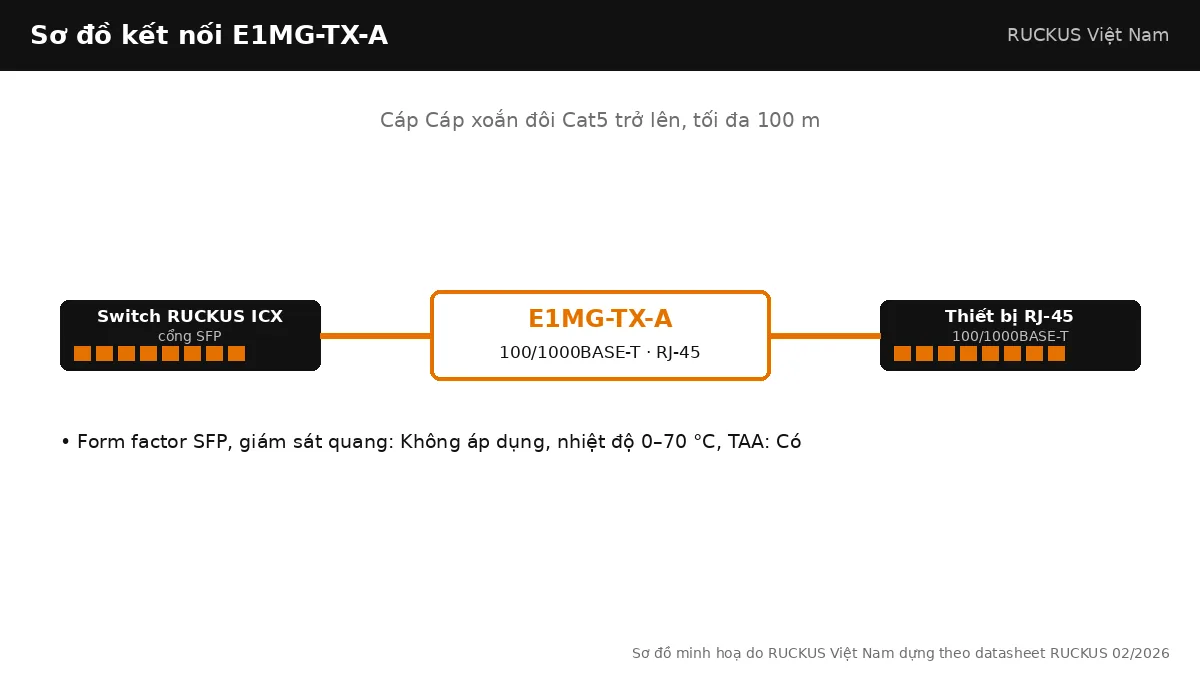

E1MG-TX-A là module SFP chuyển cổng quang SFP thành cổng RJ-45 đồng 100/1000 Mbps, đi 100 m trên cáp Cat5 trở lên. Mã này giúp tận dụng cổng SFP trống trên switch ICX để nối thêm thiết bị đồng, hoặc nối switch quang-only vào mạng cáp xoắn.
Cách đọc mã E1MG-TX-A
Tiền tố E1MG chỉ nhóm module 1 Gigabit (100 MbE dùng chung tiền tố với hậu tố 100FX). Phần TX là chuẩn quang: cổng đồng RJ-45. Hậu tố: A: đạt chuẩn TAA (Trade Agreements Act). Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 100/1000BASE-T |
|---|---|
| Chuẩn IEEE | 802.3ab |
| Dạng module | SFP |
| Bước sóng | Không áp dụng (cáp đồng) |
| Loại sợi / cáp | Cáp xoắn đôi Cat5 trở lên |
| Khoảng cách tối đa | 100 m |
| Đầu nối | RJ-45 |
| Giám sát quang (DOM) | Không áp dụng |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Có |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 100/1000BASE-T SFP Copper, RJ-45, TAA compliant |
| Trạng thái | Đang cung cấp |
E1MG-TX-A khác gì các mã cùng họ
Trong nhóm 1 GbE, đây là mã duy nhất dùng đầu RJ-45 thay vì LC. So với bản E1MG-TX cũ (đã EOL), E1MG-TX-A đạt TAA và được liệt kê cho cả ICX 8100, ICX 8200. Không có giám sát quang vì không phải module quang.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E1MG-TX-A | 100/1000BASE-T | Cáp xoắn đôi Cat5 trở lên | 100 m | 0–70 °C | Có | Đang bán |
| E1MG-SX-OM | 1000BASE-SX | Đa mode (MMF) | 220–550 m (tuỳ loại sợi) | 0–70 °C | Không | Đang bán |
| E1MG-SX-OM-T | 1000BASE-SX | Đa mode (MMF) | 220–550 m | -40 đến 85 °C (công nghiệp) | Không | Đang bán |
| E1MG-SX-A | 1000BASE-SX | Đa mode (MMF) | 220–550 m | 0–70 °C | Có | Đang bán |
| E1MG-SX-A8 | 1000BASE-SX | Đa mode (MMF) | 220–550 m | 0–70 °C | Có | Đang bán |
| E1MG-LX-OM | 1000BASE-LX | Đơn mode (SMF); cũng chạy được trên đa mode | 10 km trên SMF; 550 m trên MMF | 0–70 °C | Không | Đang bán |
| E1MG-LX-A | 1000BASE-LX | Đơn mode (SMF) | 10 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |
| E1MG-BXD-TA | 1000BASE-BXD | Đơn mode một sợi (single-strand SMF) | 20 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |

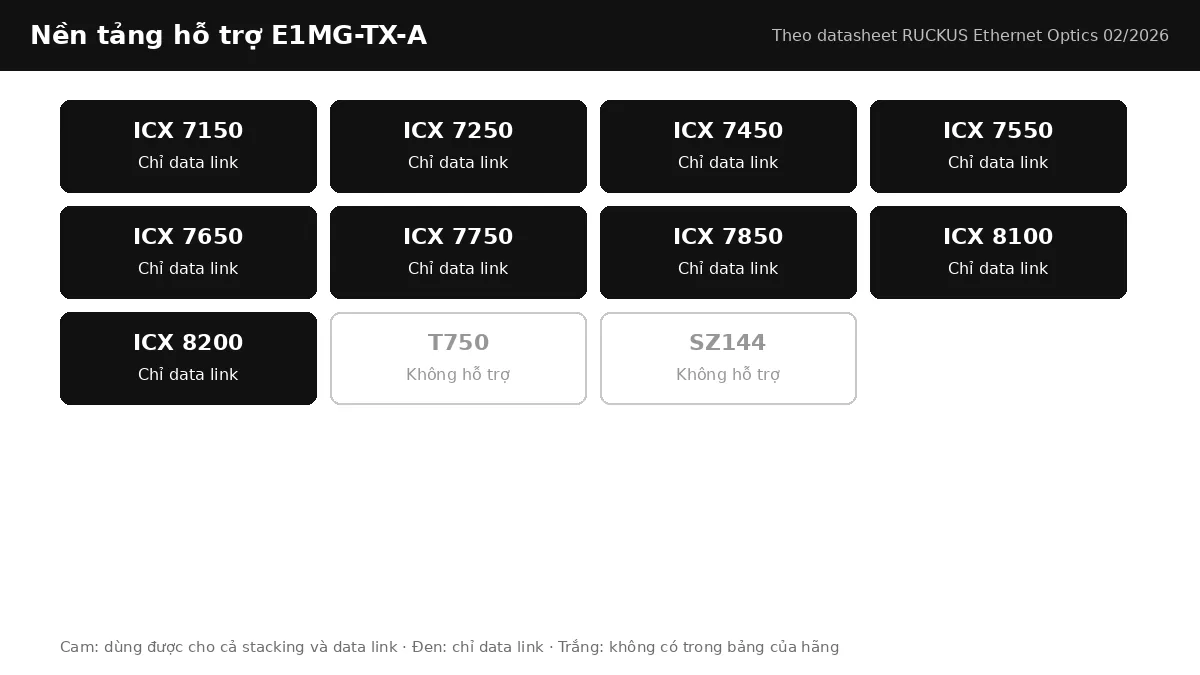

Switch RUCKUS ICX hỗ trợ E1MG-TX-A
Chỉ dùng cho data link (không stacking) trên ICX 7150, ICX 7250, ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850, ICX 8100, ICX 8200.
Ứng dụng triển khai
Hữu ích trên các switch quang như ICX 7550-24F hay ICX 8200-24F khi cần vài cổng đồng cho máy chủ, firewall hoặc AP đặt gần tủ. Cũng dùng để nối hai switch cách nhau dưới 100 m bằng cáp mạng có sẵn.
Lưu ý khi chọn và lắp đặt
Module SFP đồng tiêu thụ điện nhiều hơn module quang; hãy kiểm tra số lượng tối đa mà switch cho phép lắp đồng thời. Tốc độ 10 Mbps không nằm trong mô tả của hãng cho mã này.
Lắp đặt và kiểm tra E1MG-TX-A trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng SFP khi switch đang chạy, không cần khởi động lại. Dùng cáp Cat5 trở lên đã bấm đầu chuẩn, dài không quá 100 m; kiểm tra bằng lệnh show interface để xem tốc độ thương lượng và lỗi CRC. Lệnh show media trên FastIron xác nhận module đã được nhận diện; mã này không có DOM nên kiểm tra tuyến bằng máy đo công suất quang hoặc OTDR trước khi đấu nối.
Sản phẩm dùng kèm E1MG-TX-A
Cổng SFP 1G để cắm E1MG-TX-A có trên ICX8100-24, ICX8100-24P, ICX8100-48P; trên switch quang ICX7550-24F và ICX8200-24FX mã này giúp thêm vài cổng đồng cho máy chủ hoặc AP đặt gần tủ. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
