E1MG-SX-OM-T là phiên bản dải nhiệt công nghiệp của module 1000BASE-SX RUCKUS: hoạt động từ -40 đến 85 °C, giữ nguyên bước sóng 850 nm, sợi đa mode và giám sát quang. Mã này dành cho tủ switch đặt ở nơi không điều hoà như nhà xưởng, trạm ngoài trời, tủ kỹ thuật trên mái.
Cách đọc mã E1MG-SX-OM-T
Tiền tố E1MG chỉ nhóm module 1 Gigabit (100 MbE dùng chung tiền tố với hậu tố 100FX). Phần SX là chuẩn quang: 1000BASE-SX 850 nm đa mode. Hậu tố: OM: optical monitoring, đọc được công suất quang trên switch; T: dải nhiệt công nghiệp -40 đến 85 °C. Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 1000BASE-SX |
|---|---|
| Chuẩn IEEE | 802.3z |
| Dạng module | SFP |
| Bước sóng | 850 nm |
| Loại sợi / cáp | Đa mode (MMF) |
| Khoảng cách tối đa | 220–550 m |
| Đầu nối | LC |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | -40 đến 85 °C (công nghiệp) |
| Tuân thủ TAA | Không |
| Công suất phát (TX) | -9 đến -2.5 dBm |
| Độ nhạy thu (RX) | -18 đến 0 dBm |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 1000BASE-SX SFP optic, MMF, LC connector, optical monitoring capable, industrial temperature (-40°C to 85°C) |
| Trạng thái | Đang cung cấp |
E1MG-SX-OM-T khác gì các mã cùng họ
So với E1MG-SX-OM tiêu chuẩn, khác biệt nằm ở dải nhiệt và danh sách hỗ trợ: bản -T được liệt kê cho ICX 7000 và ICX 8200 nhưng không có ICX 8100, T750 Fiber Backpack hay SZ144.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E1MG-SX-OM-T | 1000BASE-SX | Đa mode (MMF) | 220–550 m | -40 đến 85 °C (công nghiệp) | Không | Đang bán |
| E1MG-SX-OM | 1000BASE-SX | Đa mode (MMF) | 220–550 m (tuỳ loại sợi) | 0–70 °C | Không | Đang bán |
| E1MG-SX-A | 1000BASE-SX | Đa mode (MMF) | 220–550 m | 0–70 °C | Có | Đang bán |
| E1MG-SX-A8 | 1000BASE-SX | Đa mode (MMF) | 220–550 m | 0–70 °C | Có | Đang bán |
| E1MG-LX-OM | 1000BASE-LX | Đơn mode (SMF); cũng chạy được trên đa mode | 10 km trên SMF; 550 m trên MMF | 0–70 °C | Không | Đang bán |
| E1MG-LX-A | 1000BASE-LX | Đơn mode (SMF) | 10 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |
| E1MG-BXD-TA | 1000BASE-BXD | Đơn mode một sợi (single-strand SMF) | 20 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |
| E1MG-BXU-TA | 1000BASE-BXU | Đơn mode một sợi (single-strand SMF) | 20 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |
Switch RUCKUS ICX hỗ trợ E1MG-SX-OM-T
Chỉ dùng cho data link (không stacking) trên ICX 7150, ICX 7250, ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850, ICX 8200. Không có trong bảng hỗ trợ của hãng cho ICX 8100.
Ứng dụng triển khai
Chọn E1MG-SX-OM-T khi switch ICX đặt trong tủ ngoài trời cấp nguồn cho AP T350/T750, hoặc trong nhà máy có nhiệt độ tủ vượt 70 °C vào mùa hè. Ở phòng máy có điều hoà, bản tiêu chuẩn là đủ và tiết kiệm hơn.
Lưu ý khi chọn và lắp đặt
Dải nhiệt công nghiệp áp dụng cho module; switch chứa nó phải là model chịu được cùng điều kiện, nếu không switch sẽ là điểm giới hạn trước.
Lắp đặt và kiểm tra E1MG-SX-OM-T trên switch ICX

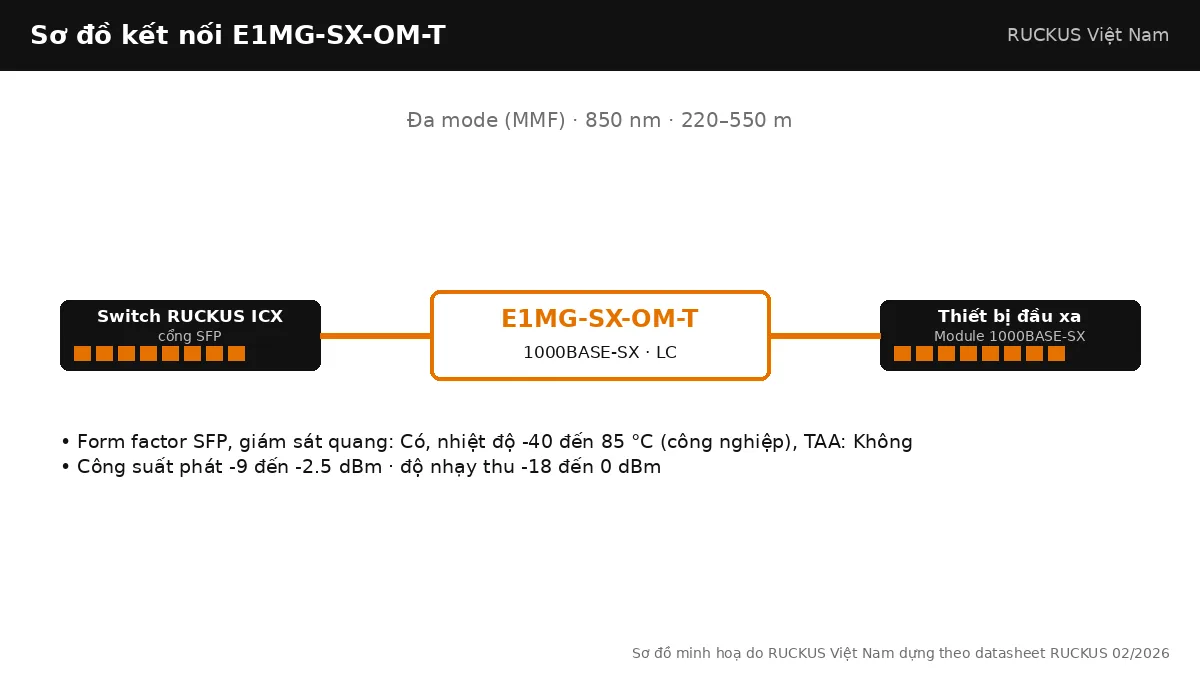

Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng SFP khi switch đang chạy, không cần khởi động lại. Dùng dây nhảy LC duplex đúng loại sợi (đa mode); tháo nắp bụi ngay trước khi cắm và lau đầu connector nếu đã để hở. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao.
Sản phẩm dùng kèm E1MG-SX-OM-T
Cổng uplink SFP 1G trên ICX8100-24, ICX8100-24P, ICX8100-48P là nơi E1MG-SX-OM-T thường được lắp; các switch có cổng SFP+ hoặc SFP28 như ICX8200-24P cũng nhận module 1G cho data link. Với hai thiết bị cách nhau dưới 5 m, cáp 1G-SFP-TWX-0101 hoặc 1G-SFP-TWX-0501 thay được cặp module và dây nhảy. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
Cần báo giá E1MG-SX-OM-T hoặc kiểm tra tương thích với switch đang dùng, gửi mã switch và sơ đồ đấu nối qua trang liên hệ RUCKUS Việt Nam; kỹ thuật RUCKUS Việt Nam đối chiếu bảng hỗ trợ của hãng trước khi báo giá.
