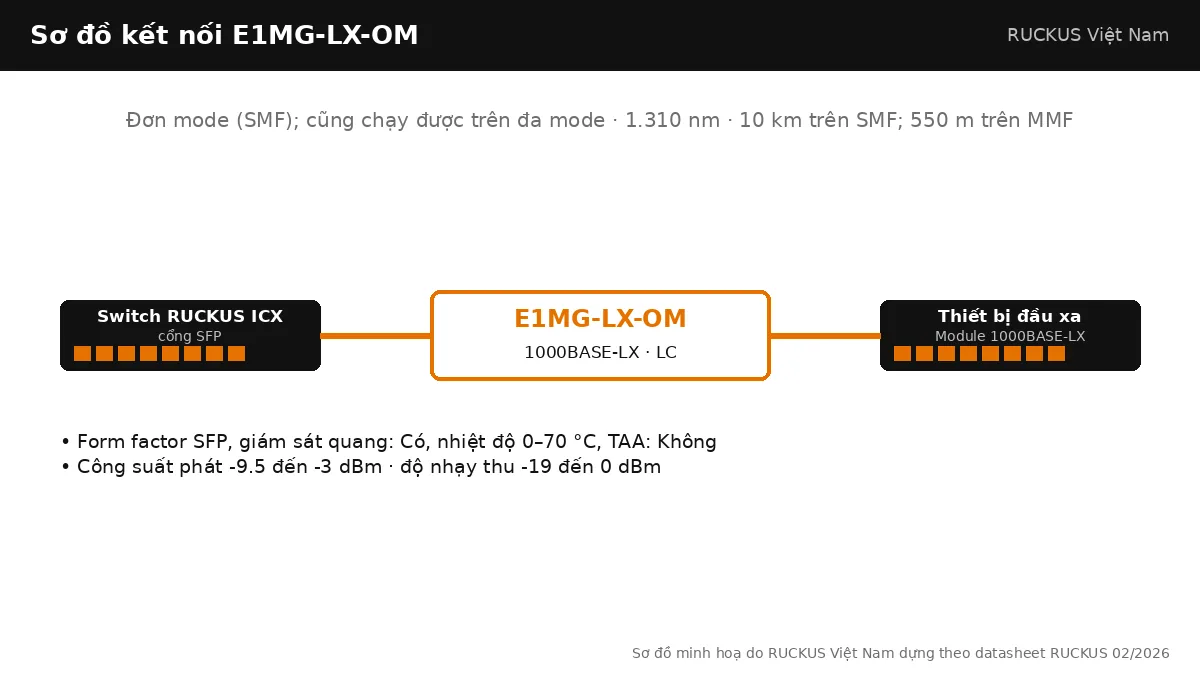

E1MG-LX-OM là module SFP 1 Gbps chuẩn 1000BASE-LX của RUCKUS cho đường quang đơn mode tới 10 km, bước sóng 1.310 nm, có giám sát quang. Đây là mã 1 GbE được hỗ trợ rộng nhất cùng với E1MG-SX-OM: toàn bộ ICX 7000, ICX 8100, ICX 8200, T750 Fiber Backpack và SmartZone 144.
Cách đọc mã E1MG-LX-OM
Tiền tố E1MG chỉ nhóm module 1 Gigabit (100 MbE dùng chung tiền tố với hậu tố 100FX). Phần LX là chuẩn quang: 1000BASE-LX 1.310 nm đơn mode. Hậu tố: OM: optical monitoring, đọc được công suất quang trên switch. Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 1000BASE-LX |
|---|---|
| Chuẩn IEEE | 802.3z |
| Dạng module | SFP |
| Bước sóng | 1.310 nm |
| Loại sợi / cáp | Đơn mode (SMF); cũng chạy được trên đa mode |
| Khoảng cách tối đa | 10 km trên SMF; 550 m trên MMF |
| Đầu nối | LC |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Công suất phát (TX) | -9.5 đến -3 dBm |
| Độ nhạy thu (RX) | -19 đến 0 dBm |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 1000BASE-LX SFP optic, SMF, LC connector, optical monitoring capable |
| Trạng thái | Đang cung cấp |
E1MG-LX-OM khác gì các mã cùng họ
So với E1MG-SX-OM, bản LX dùng 1.310 nm và sợi đơn mode nên đi xa gấp gần 20 lần. So với E1MG-LX-A, bản -OM không TAA, dải nhiệt 0–70 °C, nhưng được hỗ trợ thêm trên T750 và SZ144.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E1MG-LX-OM | 1000BASE-LX | Đơn mode (SMF); cũng chạy được trên đa mode | 10 km trên SMF; 550 m trên MMF | 0–70 °C | Không | Đang bán |
| E1MG-SX-OM | 1000BASE-SX | Đa mode (MMF) | 220–550 m (tuỳ loại sợi) | 0–70 °C | Không | Đang bán |
| E1MG-SX-OM-T | 1000BASE-SX | Đa mode (MMF) | 220–550 m | -40 đến 85 °C (công nghiệp) | Không | Đang bán |
| E1MG-SX-A | 1000BASE-SX | Đa mode (MMF) | 220–550 m | 0–70 °C | Có | Đang bán |
| E1MG-SX-A8 | 1000BASE-SX | Đa mode (MMF) | 220–550 m | 0–70 °C | Có | Đang bán |
| E1MG-LX-A | 1000BASE-LX | Đơn mode (SMF) | 10 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |
| E1MG-BXD-TA | 1000BASE-BXD | Đơn mode một sợi (single-strand SMF) | 20 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |
| E1MG-BXU-TA | 1000BASE-BXU | Đơn mode một sợi (single-strand SMF) | 20 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |

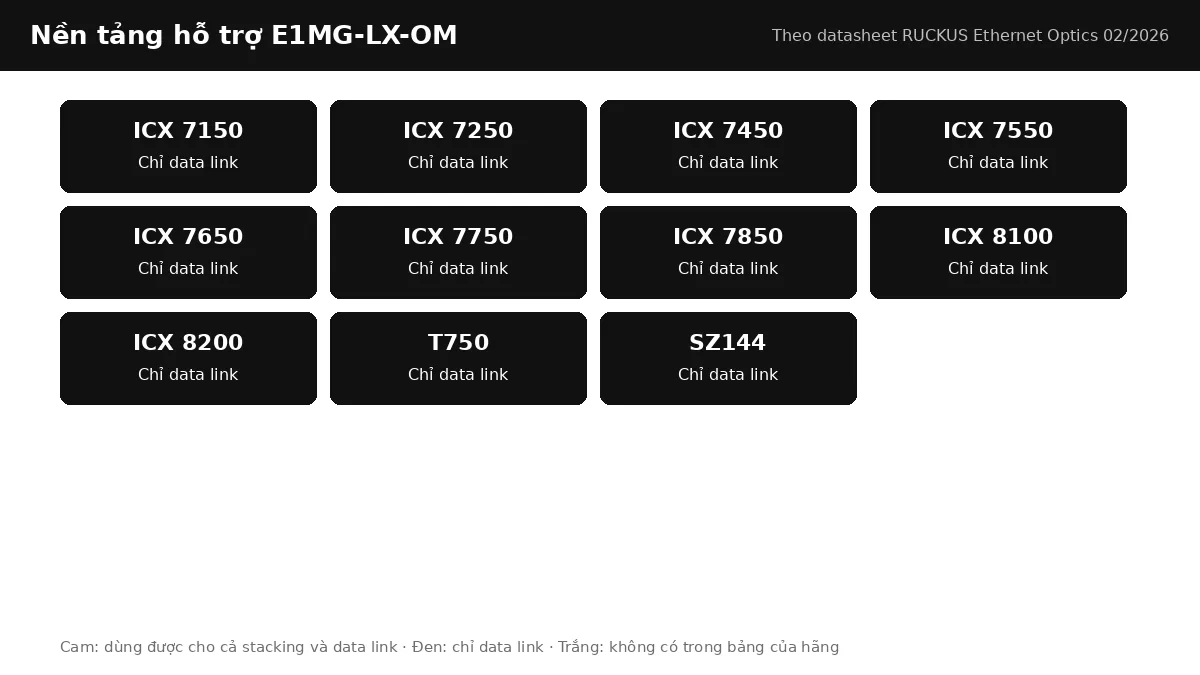

Switch RUCKUS ICX hỗ trợ E1MG-LX-OM
Chỉ dùng cho data link (không stacking) trên ICX 7150, ICX 7250, ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850, ICX 8100, ICX 8200, T750, SZ144.
Ứng dụng triển khai
Dùng cho liên kết giữa các toà nhà trong khuôn viên, từ phòng máy tới nhà bảo vệ hoặc cổng trạm cách vài km, và cho AP ngoài trời T750 kéo quang đơn mode qua Fiber Backpack.
Lưu ý khi chọn và lắp đặt
Datasheet ghi khoảng cách 550 m đến 10 km với loại sợi "MMF/SMF": trên đa mode chỉ đạt 550 m và thường cần dây nhảy mode-conditioning theo khuyến nghị chung của chuẩn LX; trên đơn mode đạt 10 km.
Lắp đặt và kiểm tra E1MG-LX-OM trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng SFP khi switch đang chạy, không cần khởi động lại. Dùng dây nhảy LC duplex đúng loại sợi (đơn mode); tháo nắp bụi ngay trước khi cắm và lau đầu connector nếu đã để hở. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao.
Sản phẩm dùng kèm E1MG-LX-OM
Cổng uplink SFP 1G trên ICX8100-24, ICX8100-24P, ICX8100-48P là nơi E1MG-LX-OM thường được lắp; các switch có cổng SFP+ hoặc SFP28 như ICX8200-24P cũng nhận module 1G cho data link. Với hai thiết bị cách nhau dưới 5 m, cáp 1G-SFP-TWX-0101 hoặc 1G-SFP-TWX-0501 thay được cặp module và dây nhảy. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
