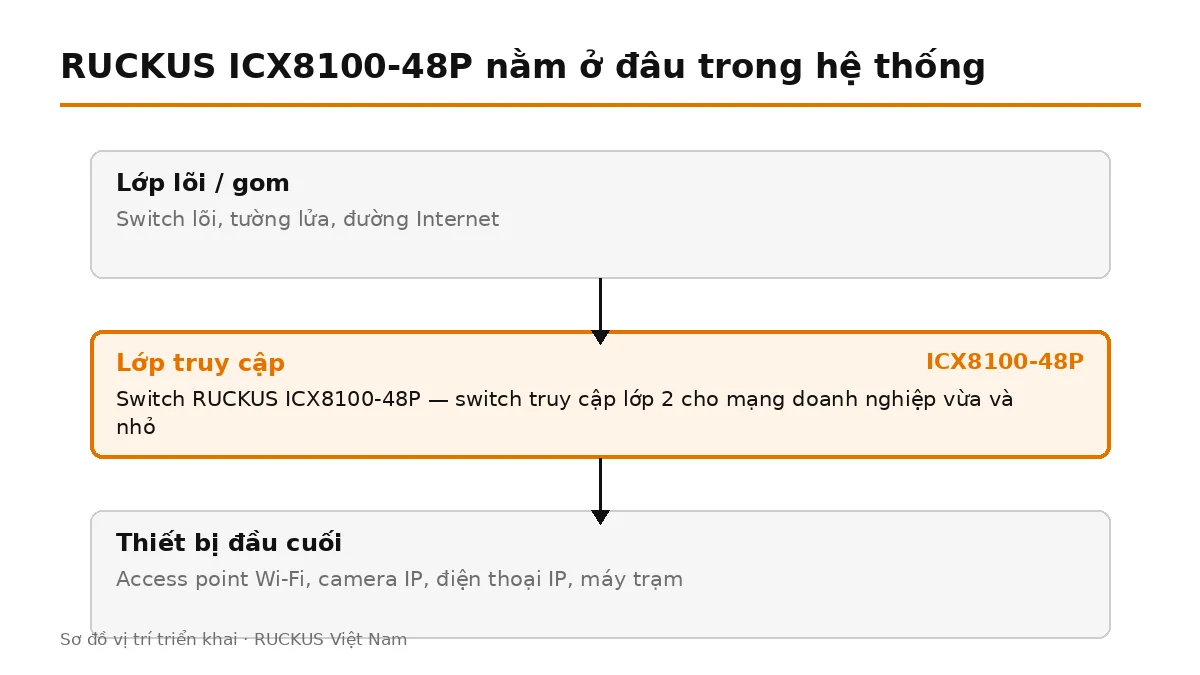

Switch RUCKUS ICX8100-48P là switch truy cập thuộc dòng RUCKUS ICX 8100 — dòng vào cấp trong danh mục switch ICX, làm nhiệm vụ nối máy tính, điện thoại IP, camera và access point ở tầng truy cập. Dòng này chỉ chuyển mạch lớp 2 (không định tuyến), đổi lại giá hợp lý và quản trị được bằng cả ba cách: đám mây RUCKUS One, bộ điều khiển SmartZone tại chỗ, hoặc RUCKUS Unleashed không cần bộ điều khiển.
ICX8100-48P là bản PoE+ trong dòng. Mọi cổng truy cập cấp nguồn PoE+ 802.3at tới 30 W, đủ cho điện thoại IP, camera dome và access point Wi-Fi 5/6 phổ thông.

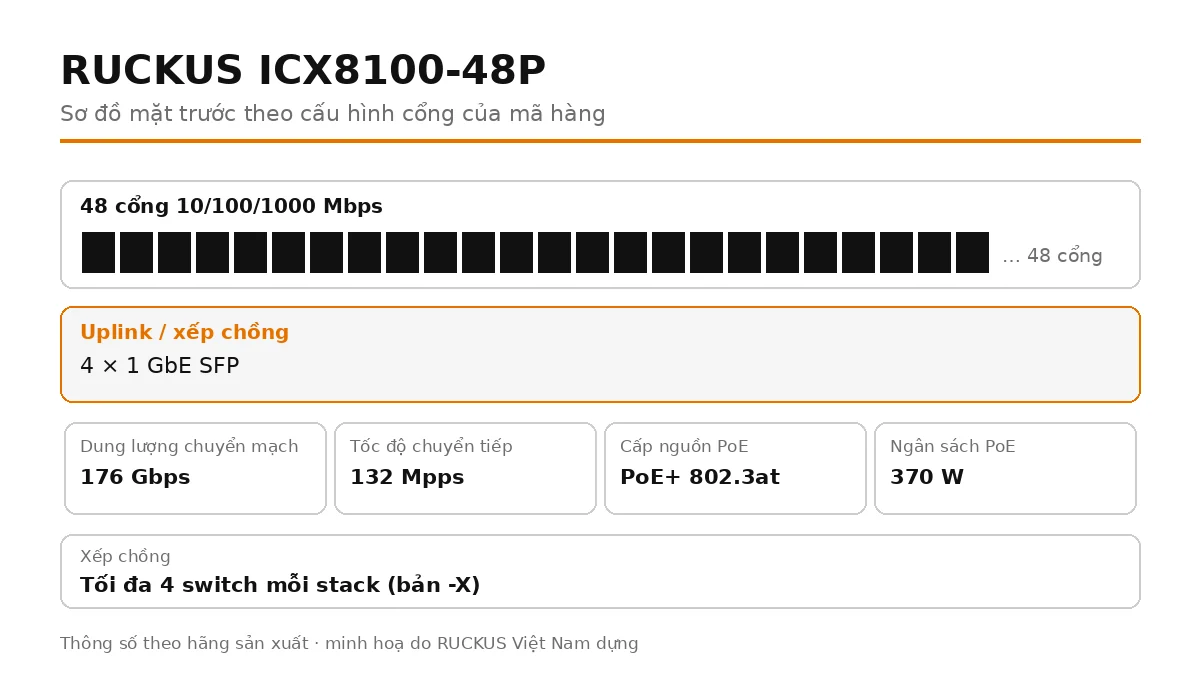

Thông số kỹ thuật ICX8100-48P
| Mã hàng | ICX8100-48P |
| Cổng truy cập | 48 cổng 10/100/1000 Mbps |
| Cổng uplink / xếp chồng | 4 × 1 GbE SFP |
| Dung lượng chuyển mạch | 176 Gbps (song công) |
| Tốc độ chuyển tiếp | 132 Mpps |
| Số cổng cấp nguồn PoE | 48 |
| Ngân sách PoE | 370 W |
| Số cổng PoE Class 3 (15,4 W) | 24 |
| Số cổng PoE+ Class 4 (30 W) | 12 |
| Mật độ xếp chồng | Tối đa 4 switch mỗi stack (bản -X) |
| Định tuyến | Không (chỉ lớp 2) |
| Nguồn tối đa | 550 W |
| Điện tiêu thụ (tải 10%, không PoE) | 42 W |
| Điện tiêu thụ (tải 100%, đầy PoE) | 470 W |
| Làm mát | Chế độ không quạt, gió trước và cạnh ra sau |
| Độ ồn | 24,5 dBA |
| Trọng lượng | 5,35 kg |
| Kích thước (cao × rộng × sâu) | 4,40 × 44,00 × 37,00 cm |
| MTBF ở 25 °C | 642.435 giờ |
| Nguồn vào | AC 100–240 V, 50–60 Hz, đầu C14 |
| DRAM | 2 GB |
| Bộ nhớ NVRAM | 8 GB |
| Ethernet tiết kiệm điện | Có (802.3az) |
| Quản trị | RUCKUS One (đám mây), SmartZone (tại chỗ), RUCKUS Unleashed (không cần bộ điều khiển), RUCKUS AI |
| Bảo hành | Bảo hành giới hạn trọn đời, kèm hỗ trợ TAC từ xa |
| Giám sát luồng sFlow | Có |
| VRF (tách bảng định tuyến) | Không |
| Định tuyến BGP | Không |
| VXLAN | Không |
| Mã hoá MACsec | Không |
| Campus Fabric | Không |
| Đảo chiều gió quạt | Không |
| Tuỳ chọn nguồn dự phòng | Không |
| Nguồn và quạt tháo lắp nóng | Không |
| Thị trường phân phối | Asia | Australia/New Zealand | EMEA | Latin America | North America |
| Mô tả cấu hình theo hãng | RUCKUS ICX 8100 1RU Switch, 48×10/100/1000 Mbps PoE+ 802.3at, 30W Class 4 ports, 4×1GbE SFP uplink-ports, 370W PoE budget. Power cord not included |
Thông số theo hãng sản xuất. Bản datasheet đầy đủ của dòng RUCKUS ICX 8100 có sẵn tại tệp datasheet lưu trên website.
Đọc các con số này thế nào khi thiết kế
Ngân sách PoE 370 W cấp được bao nhiêu thiết bị. Lấy công suất thực của từng loại rồi chia, đồng thời không vượt quá số cổng cấp nguồn của máy: access point Wi-Fi 6 khoảng 22 W nên được chừng 16 chiếc; access point Wi-Fi 6E/7 khoảng 30 W nên được chừng 12 chiếc; camera dome khoảng 8 W nên được chừng 46 chiếc. Đây là con số trần, khi thiết kế nên nhân thêm 20% dự phòng rồi mới chốt.
Dung lượng chuyển mạch 176 Gbps nghĩa là gì. Đây là tổng lưu lượng máy xử lý được khi mọi cổng chạy đồng thời cả hai chiều. Con số này luôn lớn hơn tổng tốc độ danh nghĩa của các cổng, nên switch không phải là nút thắt ngay cả khi tầng chạy hết công suất; nút thắt thực tế thường nằm ở đường uplink chứ không ở đây.
4 × 1 GbE SFP cho đường lên. Gộp các cổng này thành một liên kết thì băng thông cộng dồn, mất một sợi vẫn còn đường — đây là lý do nên dùng ít nhất hai cổng uplink đi hai tuyến cáp khác nhau thay vì dồn hết vào một sợi.
Vì sao chọn ICX8100-48P chứ không phải mã khác cùng dòng
Bản PoE+ của dòng 8100 cấp nguồn 802.3at 30 W trên mọi cổng — đủ cho điện thoại IP, camera dome và access point Wi-Fi 5 hoặc Wi-Fi 6 loại phổ thông. Đây là bản bán chạy nhất của dòng vì phần lớn tầng văn phòng chỉ cần đúng mức nguồn này.
Trong danh mục ICX, dòng 8100 nằm dưới ICX 8200. Chọn 8100 khi tầng chỉ cần chuyển mạch lớp 2 và uplink 1G hoặc 10G là đủ; cần định tuyến lớp 3, uplink 25G hay PoE 802.3bt thì phải lên dòng ICX 8200.
- Không quạt ở nhiều model: Các bản compact và bản không PoE chạy hoàn toàn không quạt, nên đặt được ở quầy lễ tân, phòng họp, phòng khám — nơi tiếng ồn là vấn đề. Bản PoE 1U có chế độ không quạt nhưng khi đó ngân sách PoE bị giới hạn 150 W.
- Hậu tố -X quyết định tốc độ uplink: Trên dòng 8100, cổng SFP chạy 10 Gbps và tính năng xếp chồng CHỈ có ở các mã có hậu tố -X. Mã không có -X thì uplink dừng ở 1 Gbps và không xếp chồng được. Đây là điểm phải đọc kỹ trước khi đặt hàng.
Chọn mã nào trong dòng ICX 8100
| Mã hàng | Cổng truy cập | Dung lượng chuyển mạch | Ngân sách PoE |
|---|---|---|---|
| ICX8100-24 | 24 × 1G | 128 Gbps | Không có PoE |
| ICX8100-24-X | 24 × 1G | 128 Gbps | Không có PoE |
| ICX8100-24P | 24 × 1G | 128 Gbps | 370 W |
| ICX8100-24P-X | 24 × 1G | 128 Gbps | 370 W |
| ICX8100-48 | 48 × 1G | 176 Gbps | Không có PoE |
| ICX8100-48-X | 48 × 1G | 176 Gbps | Không có PoE |
| ICX8100-48P | 48 × 1G | 176 Gbps | 370 W |
| ICX8100-48P-X | 48 × 1G | 176 Gbps | 370 W |
| ICX8100-48PF | 48 × 1G | 176 Gbps | 740 W |
| ICX8100-48PF-X | 48 × 1G | 176 Gbps | 740 W |
| ICX8100-C08PF-X | 8 × 1G | 56 Gbps | 124 W |
| ICX8100-C16P | 16 × 1G | 72 Gbps | 124 W |
| ICX8100-C16P-X | 16 × 1G | 72 Gbps | 124 W |
Ba câu hỏi quyết định chọn mã: cổng truy cập là RJ45 hay quang, có cần cấp nguồn PoE không và cần bao nhiêu watt, uplink chạy tốc độ nào. Trả lời xong ba câu này là còn đúng một hai mã để chọn.
ICX8100-48P đặt cạnh mã gần nhất
ICX8100-48P so với ICX8100-48P-X: hai mã có cùng cấu hình cổng, khác nhau ở phần nguồn đi kèm. Mã ICX8100-48P không kèm bộ nguồn và quạt; mã ICX8100-48P-X không kèm bộ nguồn và quạt. Nếu tủ đã có sẵn bộ nguồn dự phòng hoặc bạn muốn tự chọn loại quạt theo chiều gió của phòng máy thì mã không kèm bundle rẻ hơn; còn muốn lắp là chạy và có dự phòng ngay thì chọn mã kèm sẵn.
ICX8100-48P so với ICX8100-24P: 48 cổng Gigabit, ngân sách PoE 370 W, dung lượng chuyển mạch 176 Gbps, trong khi ICX8100-24P có 24 cổng Gigabit, ngân sách PoE 370 W, dung lượng chuyển mạch 128 Gbps. Chênh lệch giá giữa hai mã thường nhỏ hơn chi phí mua thêm một switch khi tầng hết cổng, nên nếu số cổng đang dùng đã quá 70% khả năng của bản nhỏ thì chọn thẳng bản lớn.
ICX8100-48P dùng ở đâu
- Tầng văn phòng có điện thoại IP: Mỗi bàn một cổng, điện thoại lấy nguồn từ switch, không cần adapter rời.
- Khu vực có 4–8 access point: Cấp nguồn và truyền dữ liệu trên cùng một sợi cáp tới trần.
- Hệ thống camera IP trong nhà: Camera dome công suất trung bình chạy tốt trong ngân sách PoE của máy.
Điều dễ chọn sai với cấu hình này
Ngân sách PoE là con số tổng, không phải cho từng cổng. Cắm đủ số cổng PoE nhưng mỗi thiết bị ăn 25–30 W thì sẽ chạm trần ngân sách trước khi hết cổng — phải cộng công suất thực của thiết bị rồi mới chốt số cổng dùng.
Một tầng dùng ICX8100-48P thì bố trí thế nào
Lấy 38 cổng dùng thật trên tổng 48 cổng của máy (chừa 20% dự phòng cho thay đổi mặt bằng): giả sử 6 access point Wi-Fi 6, 10 camera dome và 22 điện thoại IP. Cộng công suất thực: 6 × 22 W + 10 × 8 W + 22 × 5 W = khoảng 322 W. Ngân sách PoE của mã này là 370 W, vừa đủ, nên rà lại trước khi chốt.
Đường lên nên dùng ít nhất hai cổng uplink đi hai tuyến cáp khác nhau rồi gộp lại, để đứt một sợi tầng vẫn còn kết nối.
Lưu ý khi đặt mua ICX8100-48P
Ngoài module quang cho uplink, nên tính thêm đường điện cho switch: máy PoE tiêu thụ cao hơn hẳn bản không PoE khi chạy đầy tải.
Dòng 8100 quản trị được qua RUCKUS One, SmartZone hoặc Unleashed, nên chọn cách quản trị từ đầu để đồng bộ với access point đang dùng. Bộ nguồn dùng đầu C14, dải điện áp 100–240 V 50–60 Hz; dây nguồn không kèm theo máy.
Cổng uplink của máy là khe cắm trống, module quang SFP 1G mua riêng theo khoảng cách tuyến — xem nhóm Module quang RUCKUS. Cáp xếp chồng và cáp DAC nối giữa hai switch trong stack cũng đặt riêng, xem Cáp kết nối RUCKUS.
Máy cấp nguồn cho access point qua chính dây mạng, nên khi lập dự toán hãy cộng công suất của toàn bộ access point RUCKUS và camera vào ngân sách PoE 370 W của mã này. Công cụ dự toán hệ thống Wi-Fi tính sẵn phần này theo loại công trình.
