E1MG-SX-OM là module SFP 1 Gbps phổ biến nhất của RUCKUS cho đường quang đa mode trong toà nhà, hỗ trợ giám sát quang (DOM) để đọc công suất phát/thu và nhiệt độ ngay trên switch. Đây là mã được hỗ trợ rộng nhất trong nhóm 1 GbE: mọi dòng ICX 7000, ICX 8100, ICX 8200, cả bộ điều khiển SmartZone 144 và bộ chuyển quang của AP T750.
Cách đọc mã E1MG-SX-OM
Tiền tố E1MG chỉ nhóm module 1 Gigabit (100 MbE dùng chung tiền tố với hậu tố 100FX). Phần SX là chuẩn quang: 1000BASE-SX 850 nm đa mode. Hậu tố: OM: optical monitoring, đọc được công suất quang trên switch. Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 1000BASE-SX |
|---|---|
| Chuẩn IEEE | 802.3z |
| Dạng module | SFP |
| Bước sóng | 850 nm |
| Loại sợi / cáp | Đa mode (MMF) |
| Khoảng cách tối đa | 220–550 m (tuỳ loại sợi) |
| Đầu nối | LC |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Công suất phát (TX) | -9 đến -2.5 dBm |
| Độ nhạy thu (RX) | -18 đến 0 dBm |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 1000BASE-SX SFP optic, MMF, LC connector, optical monitoring capable |
| Trạng thái | Đang cung cấp |
E1MG-SX-OM khác gì các mã cùng họ
So với E1MG-SX-A, bản -OM không có chứng nhận TAA nhưng được hỗ trợ trên nhiều nền tảng hơn (thêm T750 Fiber Backpack và SZ144). So với E1MG-SX-OM-T, bản này dùng dải nhiệt tiêu chuẩn 0–70 °C thay vì công nghiệp -40 đến 85 °C.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E1MG-SX-OM | 1000BASE-SX | Đa mode (MMF) | 220–550 m (tuỳ loại sợi) | 0–70 °C | Không | Đang bán |
| E1MG-SX-OM-T | 1000BASE-SX | Đa mode (MMF) | 220–550 m | -40 đến 85 °C (công nghiệp) | Không | Đang bán |
| E1MG-SX-A | 1000BASE-SX | Đa mode (MMF) | 220–550 m | 0–70 °C | Có | Đang bán |
| E1MG-SX-A8 | 1000BASE-SX | Đa mode (MMF) | 220–550 m | 0–70 °C | Có | Đang bán |
| E1MG-LX-OM | 1000BASE-LX | Đơn mode (SMF); cũng chạy được trên đa mode | 10 km trên SMF; 550 m trên MMF | 0–70 °C | Không | Đang bán |
| E1MG-LX-A | 1000BASE-LX | Đơn mode (SMF) | 10 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |
| E1MG-BXD-TA | 1000BASE-BXD | Đơn mode một sợi (single-strand SMF) | 20 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |
| E1MG-BXU-TA | 1000BASE-BXU | Đơn mode một sợi (single-strand SMF) | 20 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |

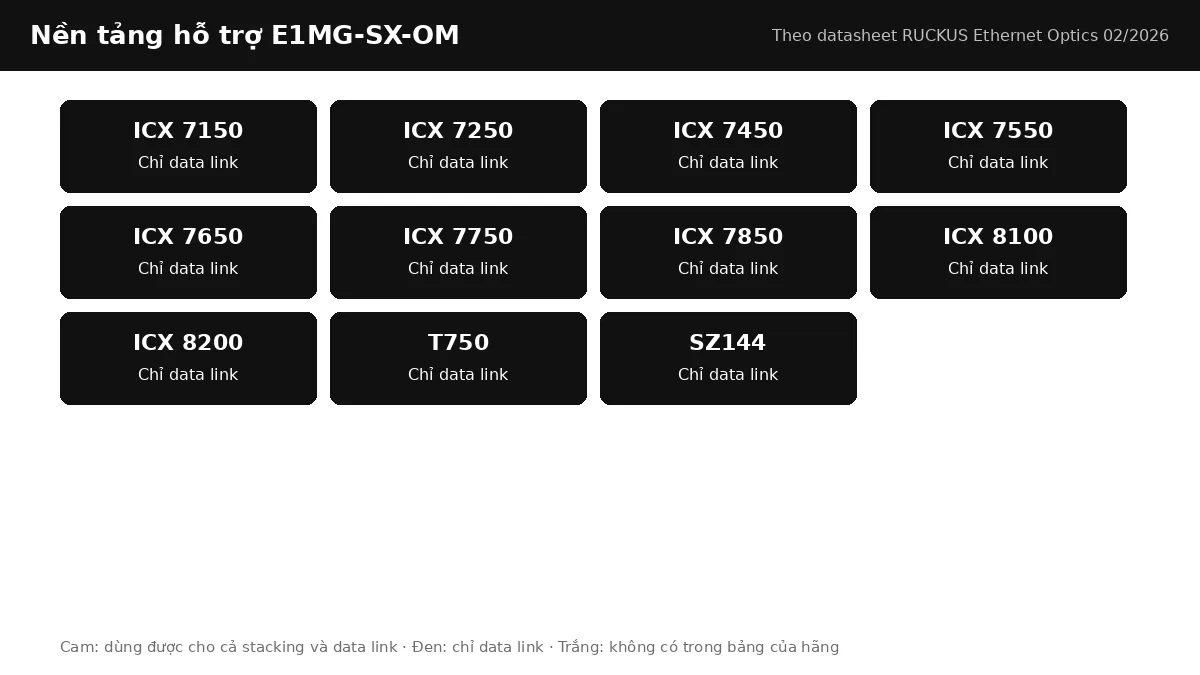

Switch RUCKUS ICX hỗ trợ E1MG-SX-OM
Chỉ dùng cho data link (không stacking) trên ICX 7150, ICX 7250, ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850, ICX 8100, ICX 8200, T750, SZ144.
Ứng dụng triển khai

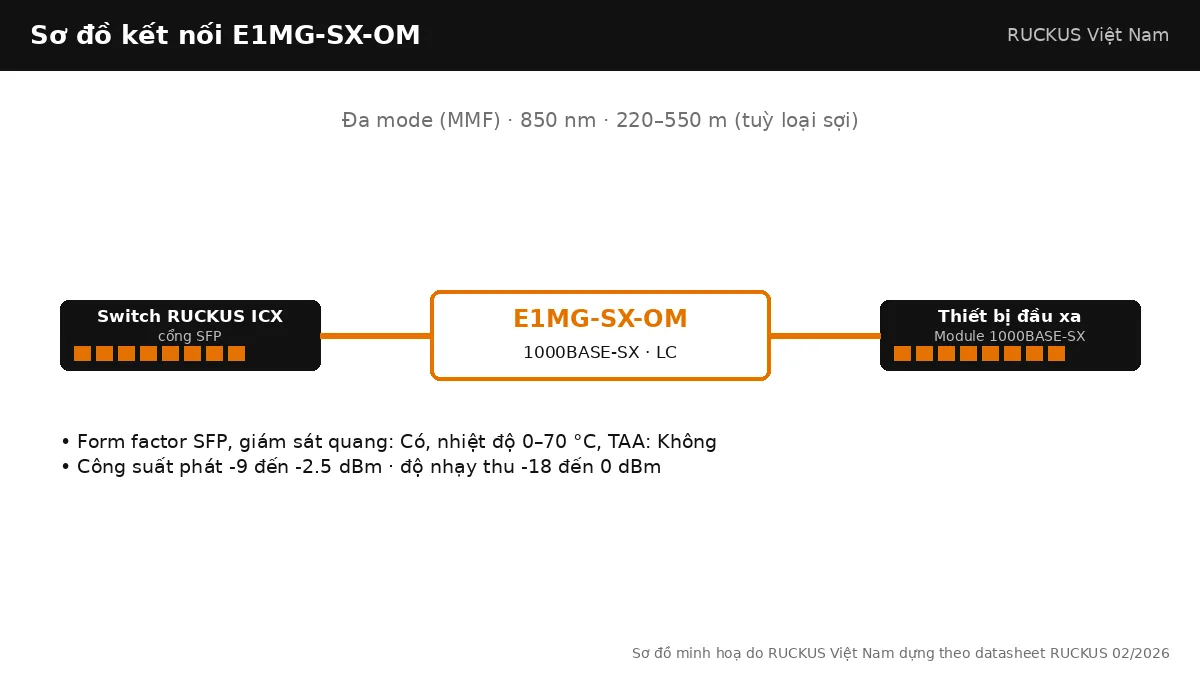

Dùng E1MG-SX-OM cho uplink từ switch tầng lên switch trung tâm trong cùng toà nhà, nối SmartZone 144 vào core bằng quang, hoặc nối AP ngoài trời T750 qua Fiber Backpack. Khoảng cách 550 m trên OM2 và 220 m trên OM1 theo chuẩn 802.3z.
Lưu ý khi chọn và lắp đặt
Hai đầu đường quang phải cùng 850 nm đa mode; không ghép E1MG-SX-OM với module LX 1.310 nm. Trên switch ICX, module 1 GbE chỉ dùng cho data link, không dùng làm cổng stacking.
Lắp đặt và kiểm tra E1MG-SX-OM trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng SFP khi switch đang chạy, không cần khởi động lại. Dùng dây nhảy LC duplex đúng loại sợi (đa mode); tháo nắp bụi ngay trước khi cắm và lau đầu connector nếu đã để hở. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao.
Sản phẩm dùng kèm E1MG-SX-OM
Cổng uplink SFP 1G trên ICX8100-24, ICX8100-24P, ICX8100-48P là nơi E1MG-SX-OM thường được lắp; các switch có cổng SFP+ hoặc SFP28 như ICX8200-24P cũng nhận module 1G cho data link. Với hai thiết bị cách nhau dưới 5 m, cáp 1G-SFP-TWX-0101 hoặc 1G-SFP-TWX-0501 thay được cặp module và dây nhảy. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
