E1MG-100FX-OM là module SFP tốc độ 100 Mbps chuẩn 100BASE-FX của RUCKUS, dùng cho những đường quang đa mode cũ vẫn phải giữ tốc độ Fast Ethernet. Đây là lựa chọn khi bạn cần nối switch ICX vào thiết bị chỉ có cổng quang 100 Mbps như bộ chuyển đổi quang cũ, đầu ghi camera, hoặc thiết bị công nghiệp.
Cách đọc mã E1MG-100FX-OM
Tiền tố E1MG chỉ nhóm module 1 Gigabit (100 MbE dùng chung tiền tố với hậu tố 100FX). Phần 100FX là chuẩn quang: 100BASE-FX đa mode. Hậu tố: OM: optical monitoring, đọc được công suất quang trên switch. Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 100BASE-FX |
|---|---|
| Chuẩn IEEE | 802.3u |
| Dạng module | SFP |
| Bước sóng | 1.310 nm |
| Loại sợi / cáp | Đa mode (MMF) |
| Khoảng cách tối đa | 2 km |
| Đầu nối | LC |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Công suất phát (TX) | -20 đến -15 dBm |
| Độ nhạy thu (RX) | -30 đến 0 dBm |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 100BASE-FX SFP optic MMF, LC connector, optical monitoring capable |
| Trạng thái | Đang cung cấp |
E1MG-100FX-OM khác gì các mã cùng họ
Trong nhóm 100 MbE của RUCKUS chỉ còn E1MG-100FX-OM đang bán; bản E1MG-100FX-A (TAA) đã bị hãng đánh dấu EOL trong datasheet 02/2026. Khác với module 1000BASE-SX cùng cắm cổng SFP, module này khoá cứng ở 100 Mbps nên hai đầu phải cùng chạy 100BASE-FX, không tự thương lượng lên 1 Gbps.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E1MG-100FX-OM | 100BASE-FX | Đa mode (MMF) | 2 km | 0–70 °C | Không | Đang bán |
| E1MG-100FX-A | 100BASE-FX | Đa mode (MMF) | 2 km | 0–70 °C | Có | EOL |

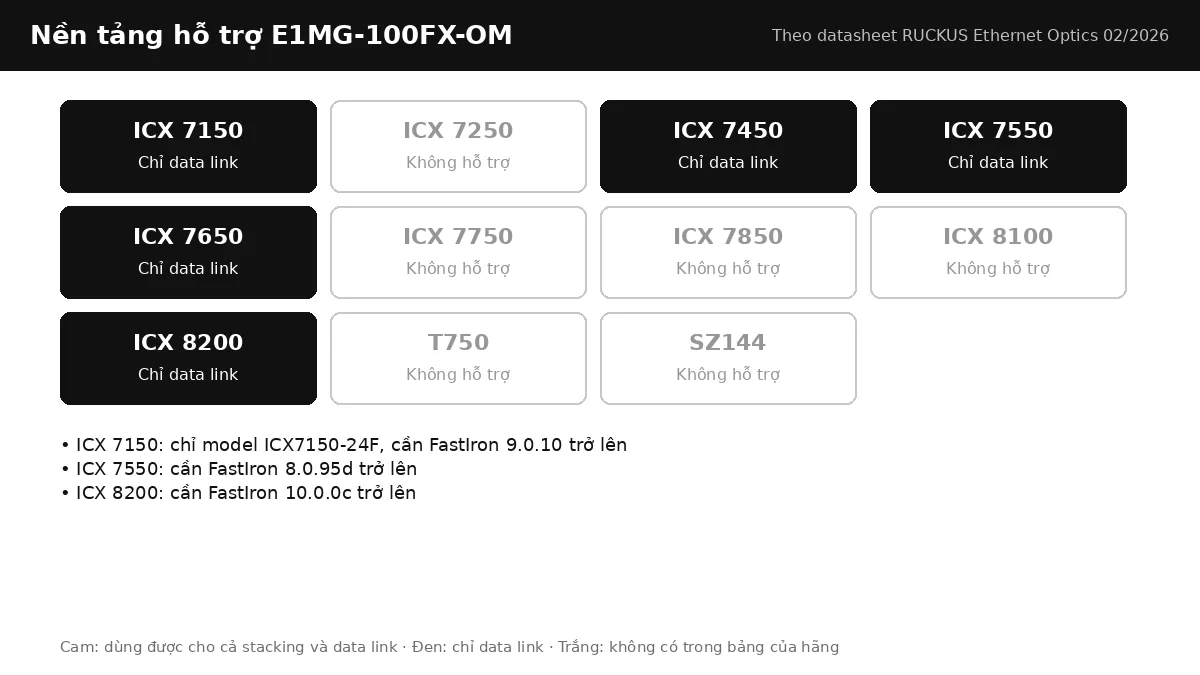

Switch RUCKUS ICX hỗ trợ E1MG-100FX-OM
Chỉ dùng cho data link (không stacking) trên ICX 7150, ICX 7450, ICX 7550, ICX 7650, ICX 8200. Không có trong bảng hỗ trợ của hãng cho ICX 7850, ICX 8100.
- ICX 7150: chỉ model ICX7150-24F, cần FastIron 9.0.10 trở lên
- ICX 7550: cần FastIron 8.0.95d trở lên
- ICX 8200: cần FastIron 10.0.0c trở lên

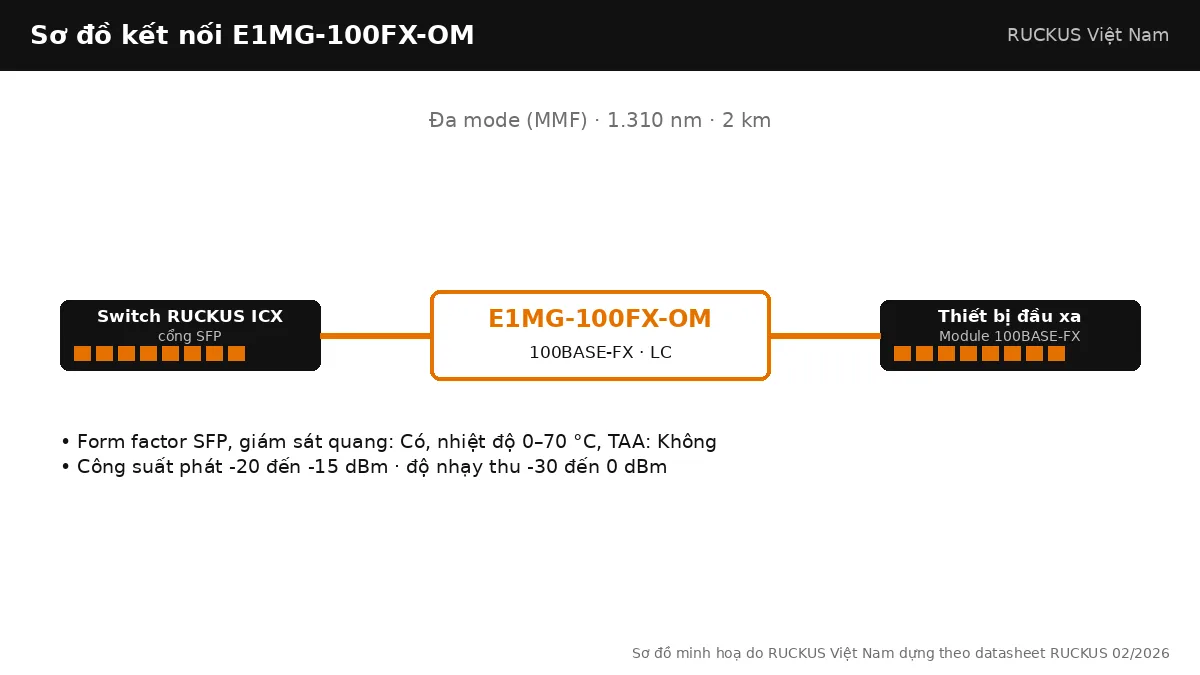

Ứng dụng triển khai
Tình huống thường gặp là toà nhà đã kéo sẵn cáp đa mode OM1/OM2 từ nhiều năm trước và đầu xa là thiết bị 100 Mbps chưa thể thay. Khi đó cắm E1MG-100FX-OM vào cổng SFP của switch ICX giúp giữ nguyên hạ tầng cáp, chỉ thay switch phía trung tâm.
Lưu ý khi chọn và lắp đặt
Không phải mọi cổng SFP trên switch ICX đều chấp nhận module 100 Mbps: datasheet chỉ liệt kê ICX7150-24F, ICX 7450, ICX 7550, ICX 7650 và ICX 8200, kèm điều kiện phiên bản FastIron. Dòng ICX 8100 không nằm trong danh sách hỗ trợ của mã này.
Lắp đặt và kiểm tra E1MG-100FX-OM trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng SFP khi switch đang chạy, không cần khởi động lại. Dùng dây nhảy LC duplex đúng loại sợi (đa mode); tháo nắp bụi ngay trước khi cắm và lau đầu connector nếu đã để hở. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao.
Sản phẩm dùng kèm E1MG-100FX-OM
Cổng uplink SFP 1G trên ICX8100-24, ICX8100-24P, ICX8100-48P là nơi E1MG-100FX-OM thường được lắp; các switch có cổng SFP+ hoặc SFP28 như ICX8200-24P cũng nhận module 1G cho data link. Với hai thiết bị cách nhau dưới 5 m, cáp 1G-SFP-TWX-0101 hoặc 1G-SFP-TWX-0501 thay được cặp module và dây nhảy. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
Cần báo giá E1MG-100FX-OM hoặc kiểm tra tương thích với switch đang dùng, gửi mã switch và sơ đồ đấu nối qua trang liên hệ RUCKUS Việt Nam; kỹ thuật RUCKUS Việt Nam đối chiếu bảng hỗ trợ của hãng trước khi báo giá.
