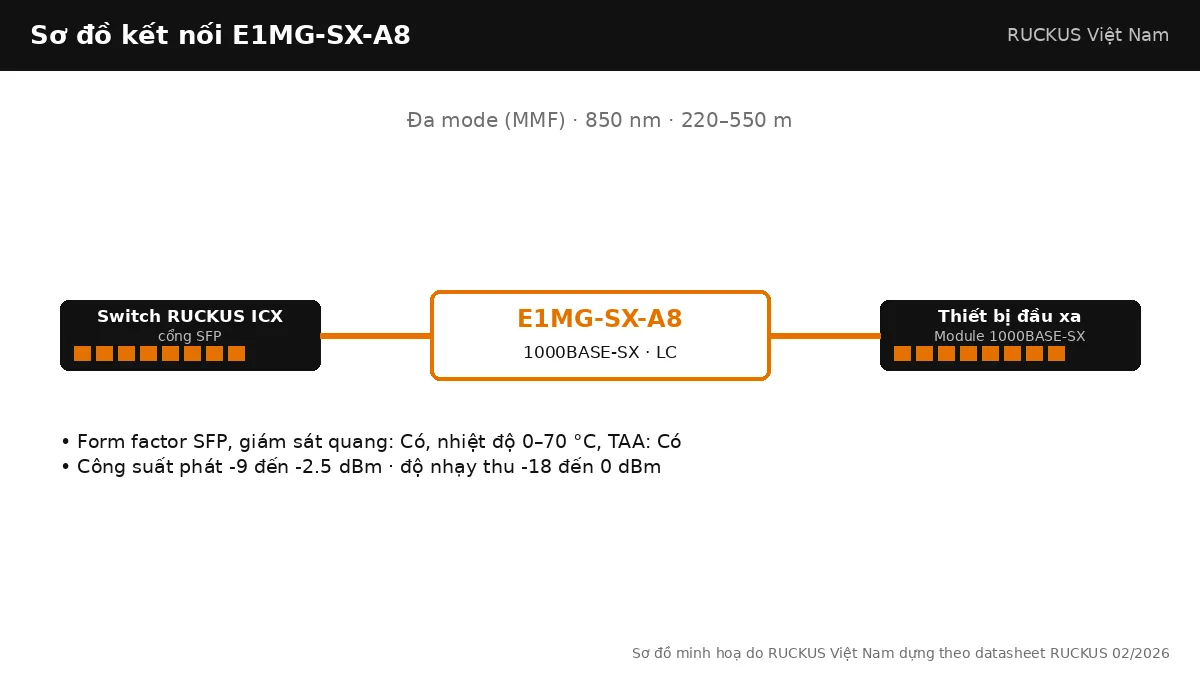

E1MG-SX-A8 là gói 8 module E1MG-SX-A: SFP 1000BASE-SX, 850 nm, sợi đa mode, tới 550 m, đạt chuẩn TAA. Mã đóng gói này dành cho dự án cần trang bị đồng loạt nhiều uplink quang 1 Gbps trên các switch ICX.
Cách đọc mã E1MG-SX-A8
Tiền tố E1MG chỉ nhóm module 1 Gigabit (100 MbE dùng chung tiền tố với hậu tố 100FX). Phần SX là chuẩn quang: 1000BASE-SX 850 nm đa mode. Hậu tố: A: đạt chuẩn TAA (Trade Agreements Act); 8: gói 8 chiếc. Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 1000BASE-SX |
|---|---|
| Chuẩn IEEE | 802.3z |
| Dạng module | SFP |
| Bước sóng | 850 nm |
| Loại sợi / cáp | Đa mode (MMF) |
| Khoảng cách tối đa | 220–550 m |
| Đầu nối | LC |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Có |
| Công suất phát (TX) | -9 đến -2.5 dBm |
| Độ nhạy thu (RX) | -18 đến 0 dBm |
| Đóng gói | Gói 8 chiếc |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 1000BASE-SX SFP Optic, MMF, (LC), TAA compliant, 8-pack |
| Trạng thái | Đang cung cấp |
E1MG-SX-A8 khác gì các mã cùng họ
Về kỹ thuật không khác E1MG-SX-A; khác biệt là đơn vị đặt hàng 8 chiếc. Datasheet giải thích quy ước: "8-pack means the SKU is a bundle of 8 units".
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E1MG-SX-A8 | 1000BASE-SX | Đa mode (MMF) | 220–550 m | 0–70 °C | Có | Đang bán |
| E1MG-SX-OM | 1000BASE-SX | Đa mode (MMF) | 220–550 m (tuỳ loại sợi) | 0–70 °C | Không | Đang bán |
| E1MG-SX-OM-T | 1000BASE-SX | Đa mode (MMF) | 220–550 m | -40 đến 85 °C (công nghiệp) | Không | Đang bán |
| E1MG-SX-A | 1000BASE-SX | Đa mode (MMF) | 220–550 m | 0–70 °C | Có | Đang bán |
| E1MG-LX-OM | 1000BASE-LX | Đơn mode (SMF); cũng chạy được trên đa mode | 10 km trên SMF; 550 m trên MMF | 0–70 °C | Không | Đang bán |
| E1MG-LX-A | 1000BASE-LX | Đơn mode (SMF) | 10 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |
| E1MG-BXD-TA | 1000BASE-BXD | Đơn mode một sợi (single-strand SMF) | 20 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |
| E1MG-BXU-TA | 1000BASE-BXU | Đơn mode một sợi (single-strand SMF) | 20 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |

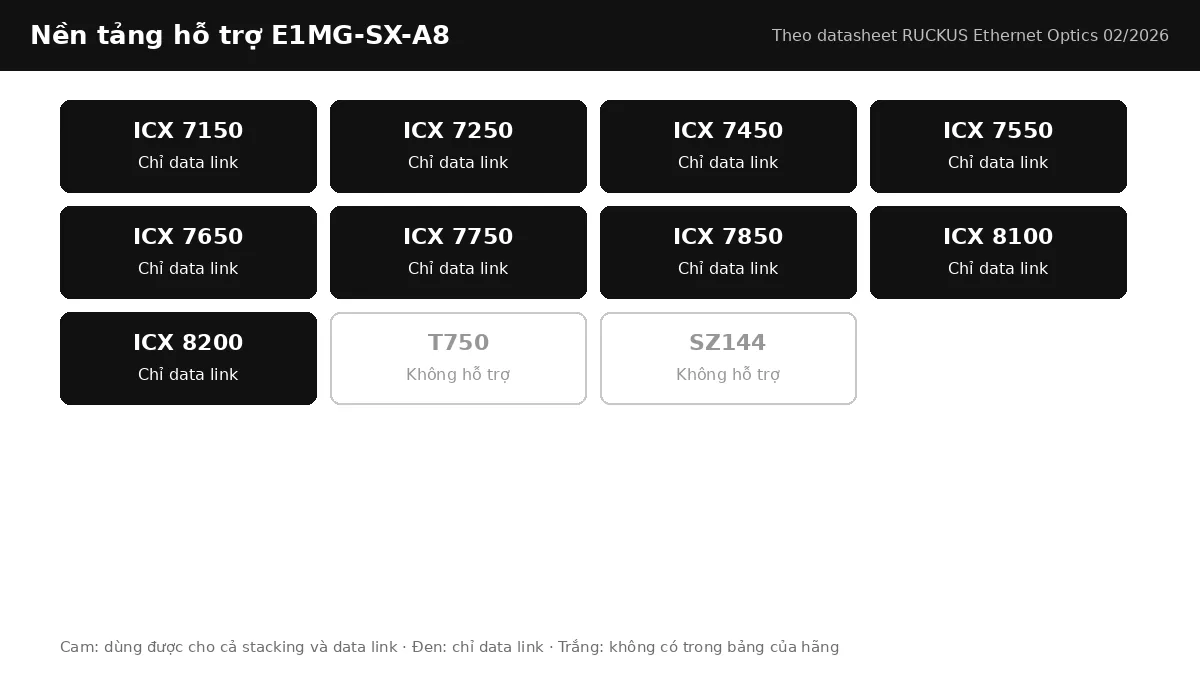

Switch RUCKUS ICX hỗ trợ E1MG-SX-A8
Chỉ dùng cho data link (không stacking) trên ICX 7150, ICX 7250, ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850, ICX 8100, ICX 8200.
Ứng dụng triển khai
Phù hợp khi lắp một tủ rack có 4 switch ICX, mỗi switch dùng 2 uplink quang đa mode, hoặc khi thay thế đồng loạt module cũ trong đợt nâng cấp.
Lưu ý khi chọn và lắp đặt
Số lượng 8 phải khớp với số cổng SFP thực dùng; nếu chỉ thiếu 2–3 chiếc thì đặt mã lẻ E1MG-SX-A sẽ hợp lý hơn.
Lắp đặt và kiểm tra E1MG-SX-A8 trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng SFP khi switch đang chạy, không cần khởi động lại. Dùng dây nhảy LC duplex đúng loại sợi (đa mode); tháo nắp bụi ngay trước khi cắm và lau đầu connector nếu đã để hở. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao.
Sản phẩm dùng kèm E1MG-SX-A8
Cổng uplink SFP 1G trên ICX8100-24, ICX8100-24P, ICX8100-48P là nơi E1MG-SX-A8 thường được lắp; các switch có cổng SFP+ hoặc SFP28 như ICX8200-24P cũng nhận module 1G cho data link. Với hai thiết bị cách nhau dưới 5 m, cáp 1G-SFP-TWX-0101 hoặc 1G-SFP-TWX-0501 thay được cặp module và dây nhảy. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
