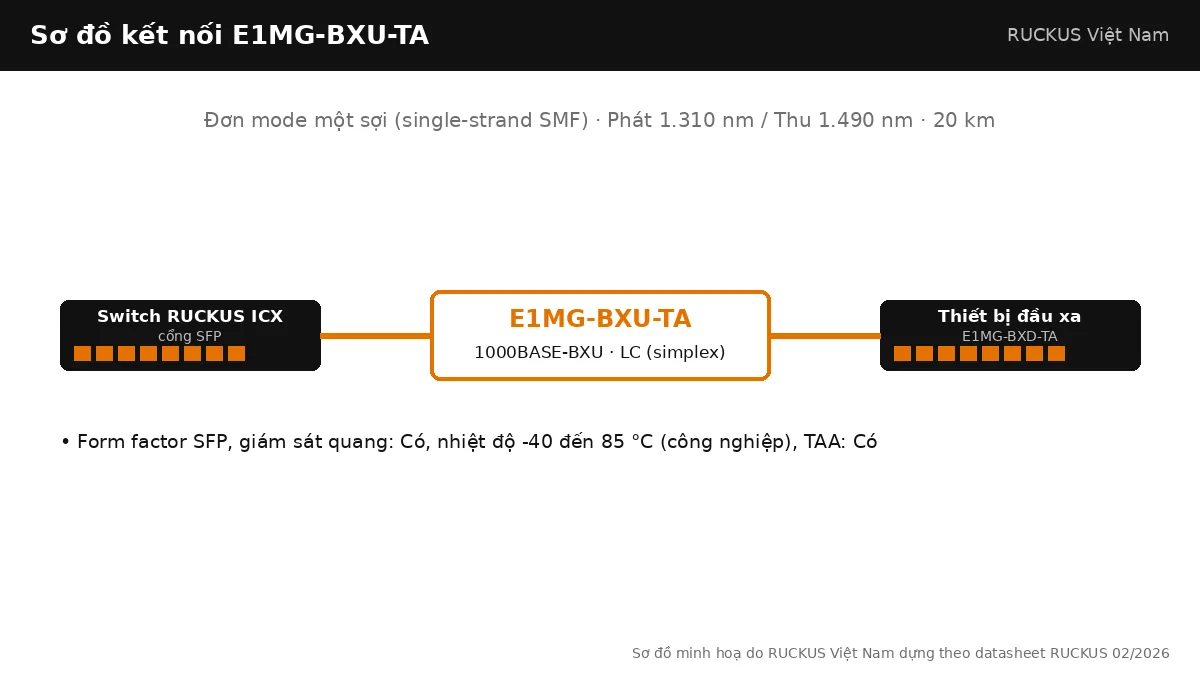

E1MG-BXU-TA là đầu "upstream" trong cặp module BiDi 1 Gbps của RUCKUS: phát 1.310 nm, thu 1.490 nm, chạy trên một sợi đơn mode tới 20 km, dải nhiệt công nghiệp và đạt TAA. Mỗi đường quang một sợi cần đúng một BXU và một BXD.
Cách đọc mã E1MG-BXU-TA
Tiền tố E1MG chỉ nhóm module 1 Gigabit (100 MbE dùng chung tiền tố với hậu tố 100FX). Phần BXU là chuẩn quang: BiDi đầu upstream (phát 1.310 nm). Hậu tố: A: đạt chuẩn TAA (Trade Agreements Act). Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 1000BASE-BXU |
|---|---|
| Chuẩn IEEE | 802.3ah |
| Dạng module | SFP |
| Bước sóng | Phát 1.310 nm / Thu 1.490 nm |
| Loại sợi / cáp | Đơn mode một sợi (single-strand SMF) |
| Khoảng cách tối đa | 20 km |
| Đầu nối | LC (simplex) |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | -40 đến 85 °C (công nghiệp) |
| Tuân thủ TAA | Có |
| Ghép cặp bắt buộc | E1MG-BXD-TA |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 1000BASE-BXU SFP optic SMF, transmits at 1310nm and receives at 1490nm, LC connector, 20km single strand SMF fiber, optical monitoring capable, industrial temperature (-40°C to 85°C), TAA Compliant. This optic should only be connected to an E1MG-BXD-TA at the far end. |
| Trạng thái | Đang cung cấp |
E1MG-BXU-TA khác gì các mã cùng họ
Cùng thông số với E1MG-BXD-TA nhưng bước sóng phát/thu đảo ngược. Thế hệ trước E1MG-BXU (10 km) đã EOL; bản -TA là mã hiện hành với khoảng cách gấp đôi.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E1MG-BXU-TA | 1000BASE-BXU | Đơn mode một sợi (single-strand SMF) | 20 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |
| E1MG-SX-OM | 1000BASE-SX | Đa mode (MMF) | 220–550 m (tuỳ loại sợi) | 0–70 °C | Không | Đang bán |
| E1MG-SX-OM-T | 1000BASE-SX | Đa mode (MMF) | 220–550 m | -40 đến 85 °C (công nghiệp) | Không | Đang bán |
| E1MG-SX-A | 1000BASE-SX | Đa mode (MMF) | 220–550 m | 0–70 °C | Có | Đang bán |
| E1MG-SX-A8 | 1000BASE-SX | Đa mode (MMF) | 220–550 m | 0–70 °C | Có | Đang bán |
| E1MG-LX-OM | 1000BASE-LX | Đơn mode (SMF); cũng chạy được trên đa mode | 10 km trên SMF; 550 m trên MMF | 0–70 °C | Không | Đang bán |
| E1MG-LX-A | 1000BASE-LX | Đơn mode (SMF) | 10 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |
| E1MG-BXD-TA | 1000BASE-BXD | Đơn mode một sợi (single-strand SMF) | 20 km | -40 đến 85 °C (công nghiệp) | Có | Đang bán |

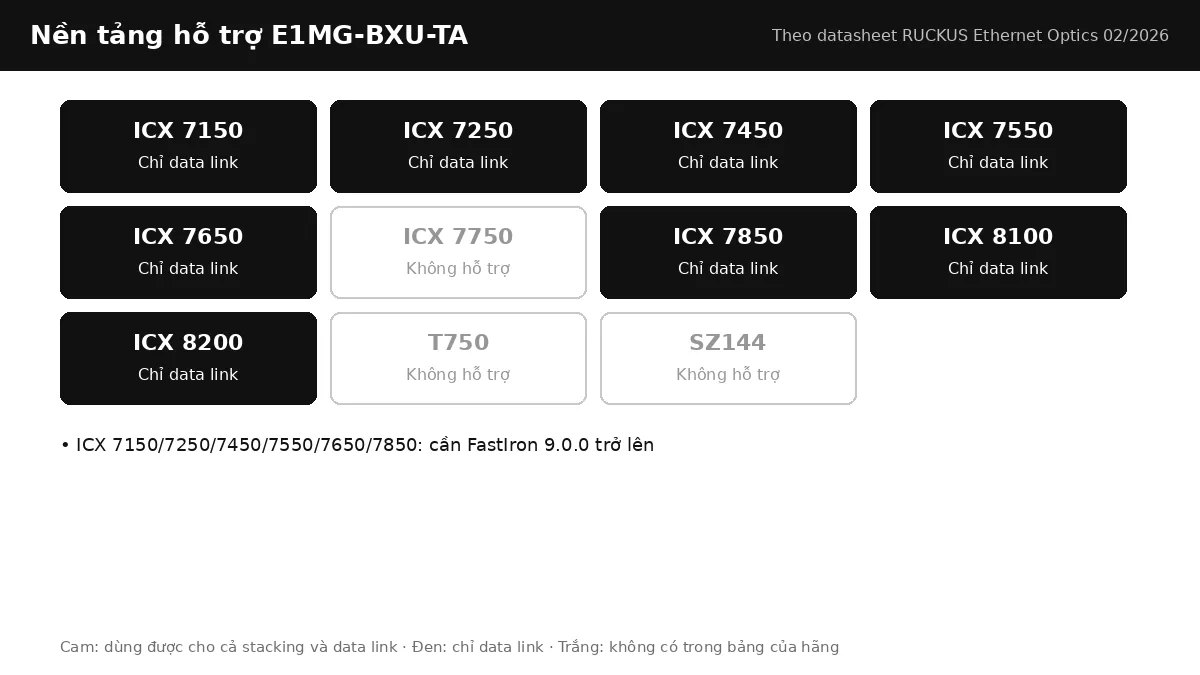

Switch RUCKUS ICX hỗ trợ E1MG-BXU-TA
Chỉ dùng cho data link (không stacking) trên ICX 7150, ICX 7250, ICX 7450, ICX 7550, ICX 7650, ICX 7850, ICX 8100, ICX 8200.
- ICX 7150/7250/7450/7550/7650/7850: cần FastIron 9.0.0 trở lên
Ứng dụng triển khai
Thường đặt ở phía thiết bị xa (tủ ngoài trời, nhà bảo vệ, toà nhà phụ) trong khi BXD đặt tại phòng máy trung tâm, dù về mặt kỹ thuật vị trí hai đầu có thể hoán đổi miễn là mỗi đầu một loại.
Lưu ý khi chọn và lắp đặt
Khi mua theo cặp hãy đặt cả hai mã cùng lúc; mua lẻ một đầu rồi ghép với BiDi hãng khác có thể lệch bước sóng hoặc công suất. Không hỗ trợ ICX 7750.
Lắp đặt và kiểm tra E1MG-BXU-TA trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng SFP khi switch đang chạy, không cần khởi động lại. Đường một sợi: mỗi đầu một dây nhảy LC simplex; ghi nhãn rõ đầu BXD và BXU trên cả module lẫn sợi để bảo trì sau này không cắm lệch cặp. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao.
Sản phẩm dùng kèm E1MG-BXU-TA
Cổng uplink SFP 1G trên ICX8100-24, ICX8100-24P, ICX8100-48P là nơi E1MG-BXU-TA thường được lắp; các switch có cổng SFP+ hoặc SFP28 như ICX8200-24P cũng nhận module 1G cho data link. Đầu xa bắt buộc là E1MG-BXD-TA vì cặp BiDi dùng bước sóng đảo nhau. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
Cần báo giá E1MG-BXU-TA hoặc kiểm tra tương thích với switch đang dùng, gửi mã switch và sơ đồ đấu nối qua trang liên hệ RUCKUS Việt Nam; kỹ thuật RUCKUS Việt Nam đối chiếu bảng hỗ trợ của hãng trước khi báo giá.
