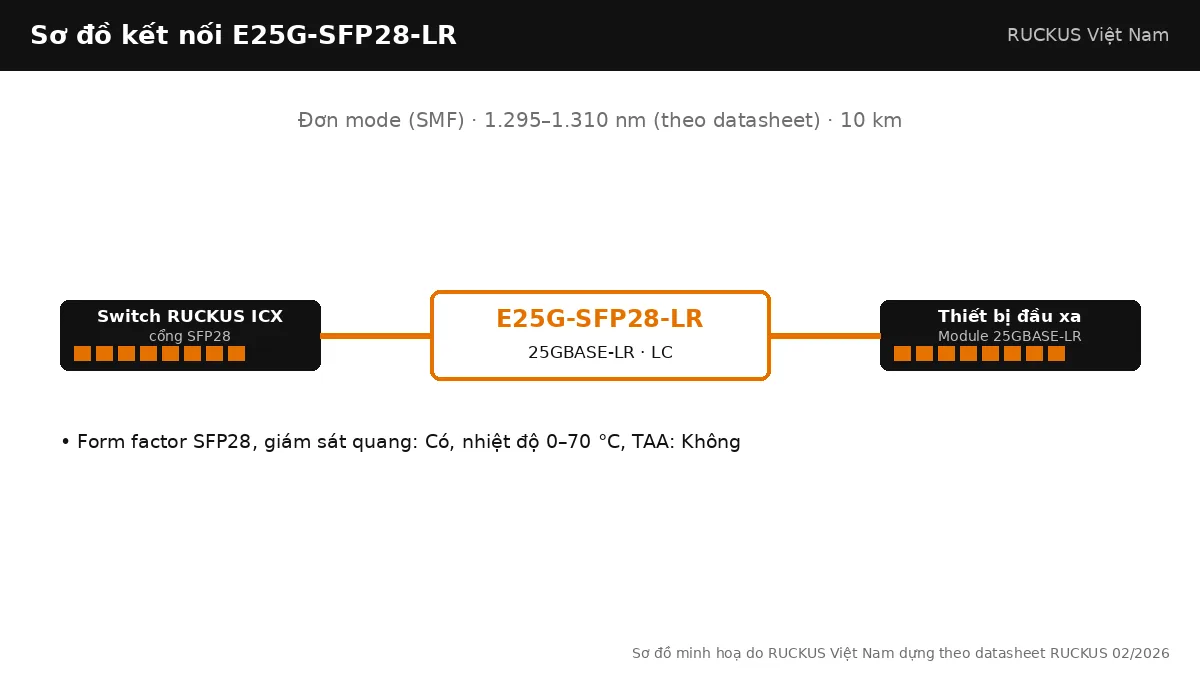

E25G-SFP28-LR là module SFP28 25 Gbps đơn mode 10 km của RUCKUS, dùng khi cần đưa uplink 25G của ICX 8200 hoặc ICX 7850-48F sang toà nhà khác trong khuôn viên. Có giám sát quang, đầu LC.
Cách đọc mã E25G-SFP28-LR
Tiền tố E25G-SFP28 chỉ module SFP28 25 Gigabit. Phần LR là chuẩn quang: long reach 1.310 nm đơn mode 10 km. Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 25GBASE-LR |
|---|---|
| Chuẩn IEEE | 802.3bm (theo datasheet) |
| Dạng module | SFP28 |
| Bước sóng | 1.295–1.310 nm (theo datasheet) |
| Loại sợi / cáp | Đơn mode (SMF) |
| Khoảng cách tối đa | 10 km |
| Đầu nối | LC |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 25GE LR SFP28 (LC), 10km over SMF, 1-pack |
| Trạng thái | Đang cung cấp |
E25G-SFP28-LR khác gì các mã cùng họ
Là mã 25G đi xa duy nhất trong danh mục RUCKUS; E25G-SFP28-SR chỉ 100 m đa mode, cáp DAC 25G chỉ 3 m. Bảng hỗ trợ giống E25G-SFP28-SR.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E25G-SFP28-LR | 25GBASE-LR | Đơn mode (SMF) | 10 km | 0–70 °C | Không | Đang bán |
| E25G-SFP28-SR | 25GBASE-SR | Đa mode (MMF) OM3/OM4 | 70 m (OM3), 100 m (OM4), 130 m trên OM4/OM5 LazrSPEED | 0–70 °C | Không | Đang bán |
Switch RUCKUS ICX hỗ trợ E25G-SFP28-LR
Dùng được cho cả stacking và data link trên ICX 8200. Chỉ dùng cho data link (không stacking) trên ICX 7550, ICX 7850. Không có trong bảng hỗ trợ của hãng cho ICX 7650, ICX 8100.
- ICX 7550: chỉ trên module ICX7550-4X25GF
- ICX 7850: chỉ ICX7850-48F, cần FastIron 10.0.0 trở lên
- Module 25G không chạy trên cổng 10G
Ứng dụng triển khai
Liên kết 25G giữa switch access ICX 8200 ở toà nhà phụ và core ICX 7850-48F ở toà nhà chính cách 1–10 km sợi đơn mode; nâng cấp tuyến 10G LR sẵn có lên 25G mà không đổi sợi.
Lưu ý khi chọn và lắp đặt
Khi nâng từ 10G-SFPP-LR-S lên E25G-SFP28-LR trên cùng tuyến, cả hai đầu phải đổi cùng lúc và cổng hai đầu phải hỗ trợ 25G.
Lắp đặt và kiểm tra E25G-SFP28-LR trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng SFP28 khi switch đang chạy, không cần khởi động lại. Dùng dây nhảy LC duplex đúng loại sợi (đơn mode); tháo nắp bụi ngay trước khi cắm và lau đầu connector nếu đã để hở. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao. Khi dùng cho stacking, cấu hình cổng stack trước rồi mới cắm cáp; show stack xác nhận thành viên và đường dự phòng.
Sản phẩm dùng kèm E25G-SFP28-LR
Cổng SFP28 25G có trên ICX8200-24P, ICX8200-48PF, ICX8200-24FX, ICX7850-48F. Trong cùng tủ, cáp DAC 25G E25G-SFP28-TWX-P-00501, E25G-SFP28-TWX-P-0101 hoặc E25G-SFP28-TWX-P-0301 thay được cặp module. Đầu 100G tách 4×25G dùng E100G-QSFP28-SR4 hoặc cáp breakout E100G-QSFP-4SFP-P-0101. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
Cần báo giá E25G-SFP28-LR hoặc kiểm tra tương thích với switch đang dùng, gửi mã switch và sơ đồ đấu nối qua trang liên hệ RUCKUS Việt Nam; kỹ thuật RUCKUS Việt Nam đối chiếu bảng hỗ trợ của hãng trước khi báo giá.
