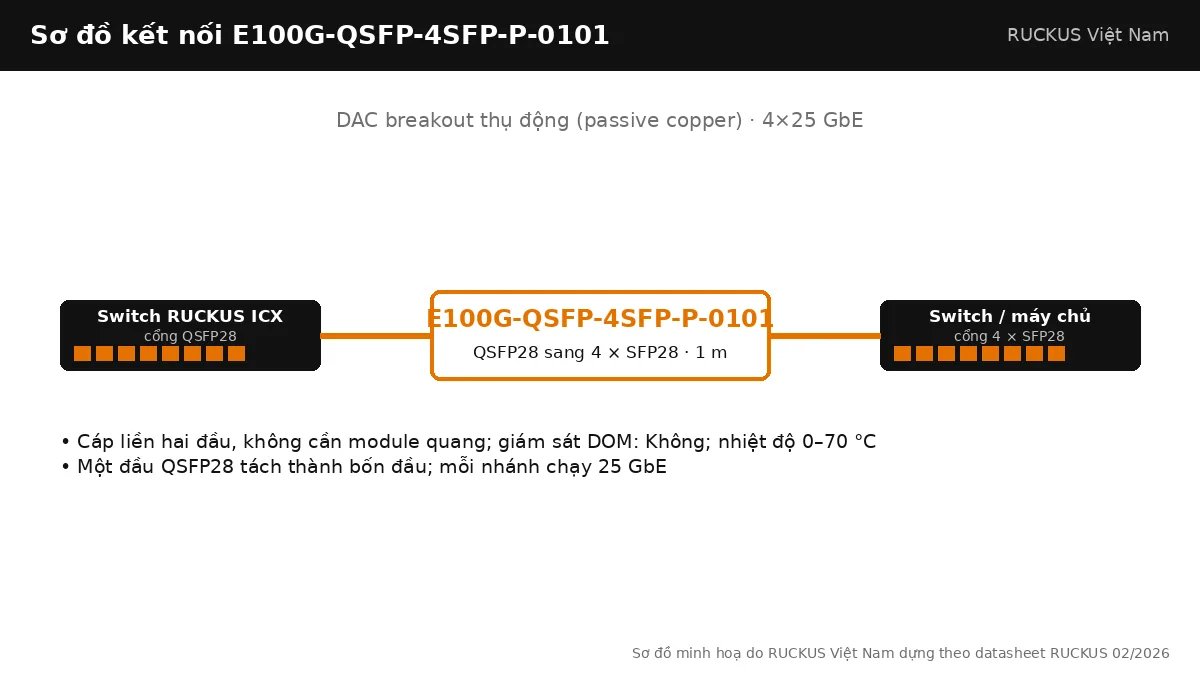

E100G-QSFP-4SFP-P-0101 là cáp breakout thụ động dài 1 m tách một cổng QSFP28 100G thành bốn cổng SFP28 25G. Dùng để nối core ICX 7850-32Q với bốn switch ICX 8200 hoặc bốn máy chủ 25G đặt cùng tủ mà không tốn module quang.
Thông số theo hãng sản xuất
| Loại cáp | DAC breakout thụ động (passive copper) |
|---|---|
| Tốc độ | 4×25 GbE |
| Chuẩn IEEE | Không nêu |
| Đầu nối | QSFP28 sang 4 × SFP28 |
| Chiều dài | 1 m |
| Giám sát DOM | Không |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Mô tả theo hãng sản xuất | 4x25GE Direct Attached QSFP28 to 4 SFP28 PASSIVE Copper Breakout Cable, 1m, 1-pack |
| Trạng thái | Đang cung cấp |
E100G-QSFP-4SFP-P-0101 khác gì các mã cùng họ
Là mã breakout 100G duy nhất trong danh mục; phiên bản 40G tương ứng là E40G-QSFP-4SFP-C-0101. Datasheet liệt kê họ này ở 1/3/5 m; hỗ trợ data link trên ICX 7550 (FastIron 9.0.0+) và ICX 7850.
| Mã | Loại | Đầu nối | Chiều dài | Stacking |
|---|---|---|---|---|
| E100G-QSFP-4SFP-P-0101 | DAC breakout thụ động (passive copper) | QSFP28 sang 4 × SFP28 | 1 m | Chỉ data link |
| E100G-QSFP-QSFP-P-0101 | DAC thụ động (passive copper) | QSFP28 sang QSFP28 | 1 m | ICX 7550, ICX 7650, ICX 7850 |
| E100G-QSFP-QSFP-P-0301 | DAC thụ động (passive copper) | QSFP28 sang QSFP28 | 3 m | ICX 7550, ICX 7650, ICX 7850 |
| E100G-QSFP-QSFP-P-0501 | DAC thụ động (passive copper) | QSFP28 sang QSFP28 | 5 m | ICX 7550, ICX 7650, ICX 7850 |

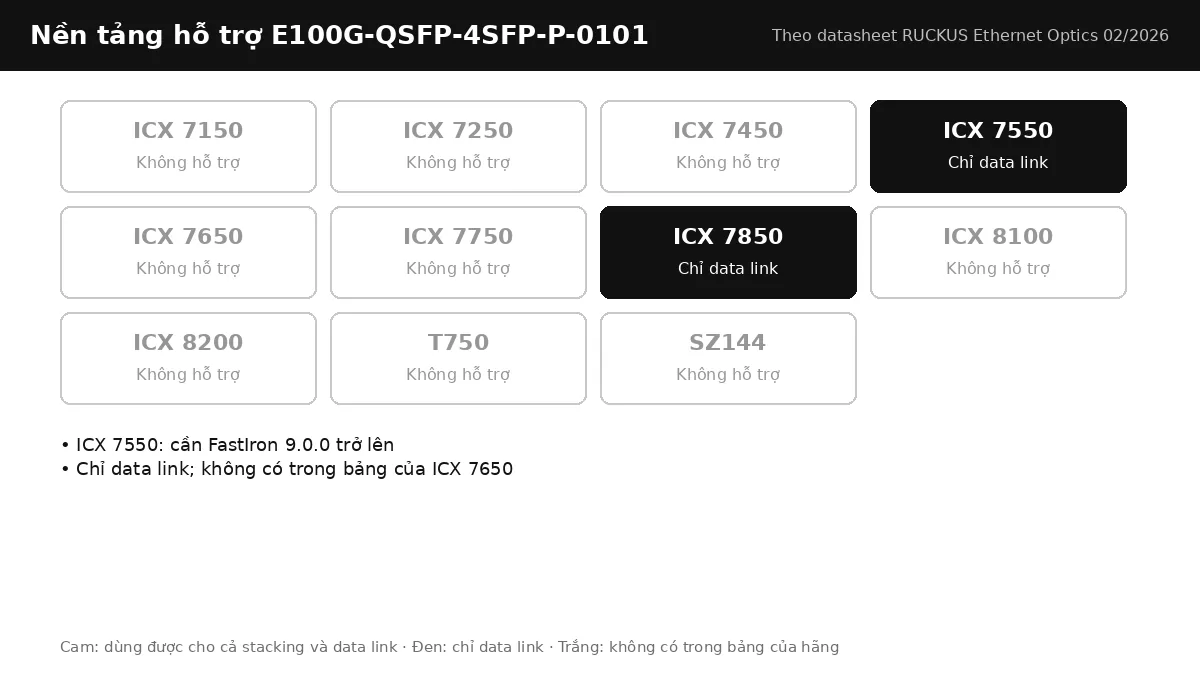

Switch RUCKUS ICX hỗ trợ E100G-QSFP-4SFP-P-0101
Chỉ dùng cho data link (không stacking) trên ICX 7550, ICX 7850. Không có trong bảng hỗ trợ của hãng cho ICX 7650, ICX 8100, ICX 8200.
- ICX 7550: cần FastIron 9.0.0 trở lên
- Chỉ data link; không có trong bảng của ICX 7650
Ứng dụng triển khai
Từ ICX 7850-32Q cấp 4 uplink 25G cho 4 ICX 8200 trong tủ access liền kề; nối 4 máy chủ SFP28 vào một cổng 100G.
Lưu ý khi chọn và lắp đặt
Cổng QSFP28 phải cấu hình breakout 4×25G; đầu SFP28 phải cắm vào cổng chạy 25G (không phải 10G).
Lắp đặt và kiểm tra E100G-QSFP-4SFP-P-0101
Cáp QSFP28 thay nóng được: cắm hai đầu khi switch đang chạy; giữ bán kính uốn tối thiểu theo nhà sản xuất và không bó chặt cùng dây nguồn. Cổng QSFP28 phải được cấu hình breakout trên FastIron trước khi cắm; sau đó mỗi nhánh xuất hiện như một cổng con riêng (ví dụ 1/2/1:1 đến 1/2/1:4). Cáp thụ động không có mạch điện tử; show media hiển thị dạng "Direct attach copper" khi được nhận. Mã này chỉ được hãng hỗ trợ cho data link; không dùng làm cáp stack dù cổng vật lý giống nhau. Ghi nhãn hai đầu cáp bằng tên switch và số cổng; với tủ có nhiều cáp cùng chiều dài, nhãn là cách duy nhất truy vết khi bảo trì.
Sản phẩm dùng kèm E100G-QSFP-4SFP-P-0101
Cổng QSFP28 100G có trên ICX7850-32Q, ICX7650-48ZP và ICX7550-48P. Bốn đầu SFP28 cắm vào cổng 25G của ICX8200-48PF hoặc ICX7850-48F. Vượt 5 m: module E100G-QSFP28-SR4 với cáp MTP OM4 (100 m) hoặc E100G-QSFP28-DR1 trên đơn mode (500 m). Xem thêm toàn bộ cáp kết nối RUCKUS, bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và bài Hướng dẫn cấu hình switch RUCKUS ICX lần đầu.
