E100G-QSFP-QSFP-P-0101 là cáp DAC QSFP28 100 Gbps thụ động dài 1 m của RUCKUS, cáp stacking tiêu chuẩn cho ICX 7850-32Q và cho ICX 7550/7650 dùng cổng 100G. Cũng là lựa chọn rẻ nhất để nối uplink 100G trong cùng tủ.
Thông số theo hãng sản xuất
| Loại cáp | DAC thụ động (passive copper) |
|---|---|
| Tốc độ | 100 GbE |
| Chuẩn IEEE | Không nêu |

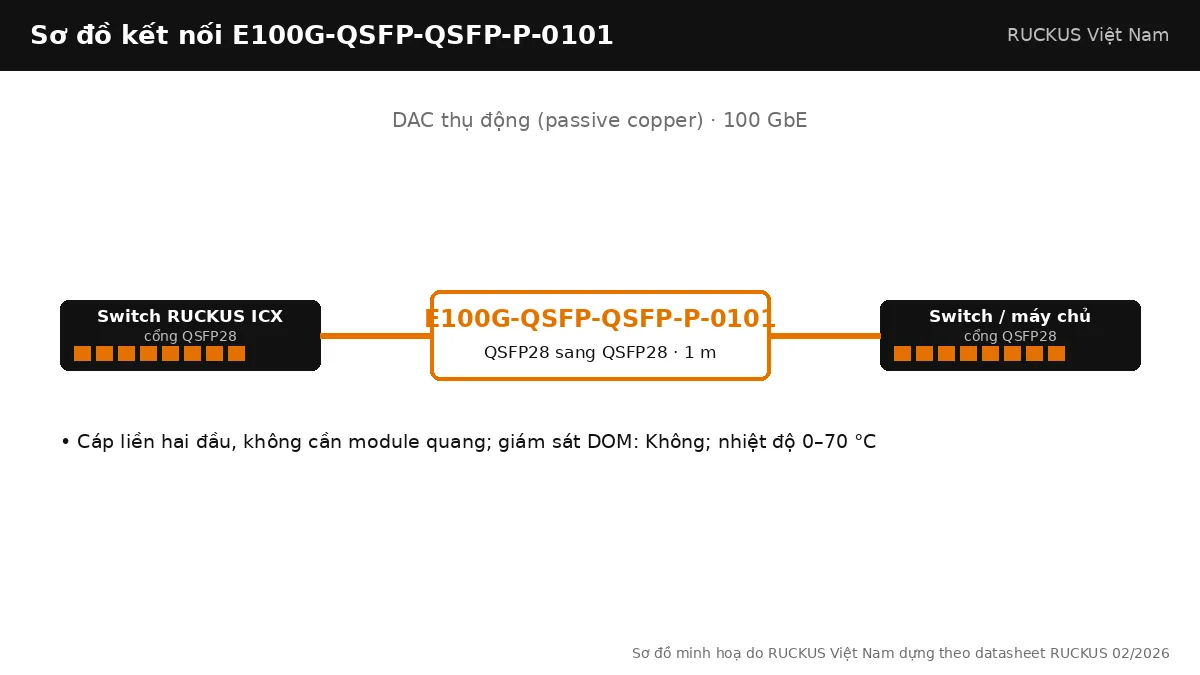

| Đầu nối | QSFP28 sang QSFP28 |
| Chiều dài | 1 m |
| Giám sát DOM | Không |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Mô tả theo hãng sản xuất | 100GbE QSFP28 to QSFP28 Direct Attach, Passive Copper Cable, 1m |
| Trạng thái | Đang cung cấp |
E100G-QSFP-QSFP-P-0101 khác gì các mã cùng họ
Họ cáp có ba chiều dài 1/3/5 m, tất cả đều hỗ trợ stacking trên ICX 7550 (FastIron 8.0.95c+), 7650, 7850 theo bảng 100 GbE. Phiên bản breakout 4×25G là E100G-QSFP-4SFP-P-0101.
| Mã | Loại | Đầu nối | Chiều dài | Stacking |
|---|---|---|---|---|
| E100G-QSFP-QSFP-P-0101 | DAC thụ động (passive copper) | QSFP28 sang QSFP28 | 1 m | ICX 7550, ICX 7650, ICX 7850 |
| E100G-QSFP-QSFP-P-0301 | DAC thụ động (passive copper) | QSFP28 sang QSFP28 | 3 m | ICX 7550, ICX 7650, ICX 7850 |
| E100G-QSFP-QSFP-P-0501 | DAC thụ động (passive copper) | QSFP28 sang QSFP28 | 5 m | ICX 7550, ICX 7650, ICX 7850 |
| E100G-QSFP-4SFP-P-0101 | DAC breakout thụ động (passive copper) | QSFP28 sang 4 × SFP28 | 1 m | Chỉ data link |

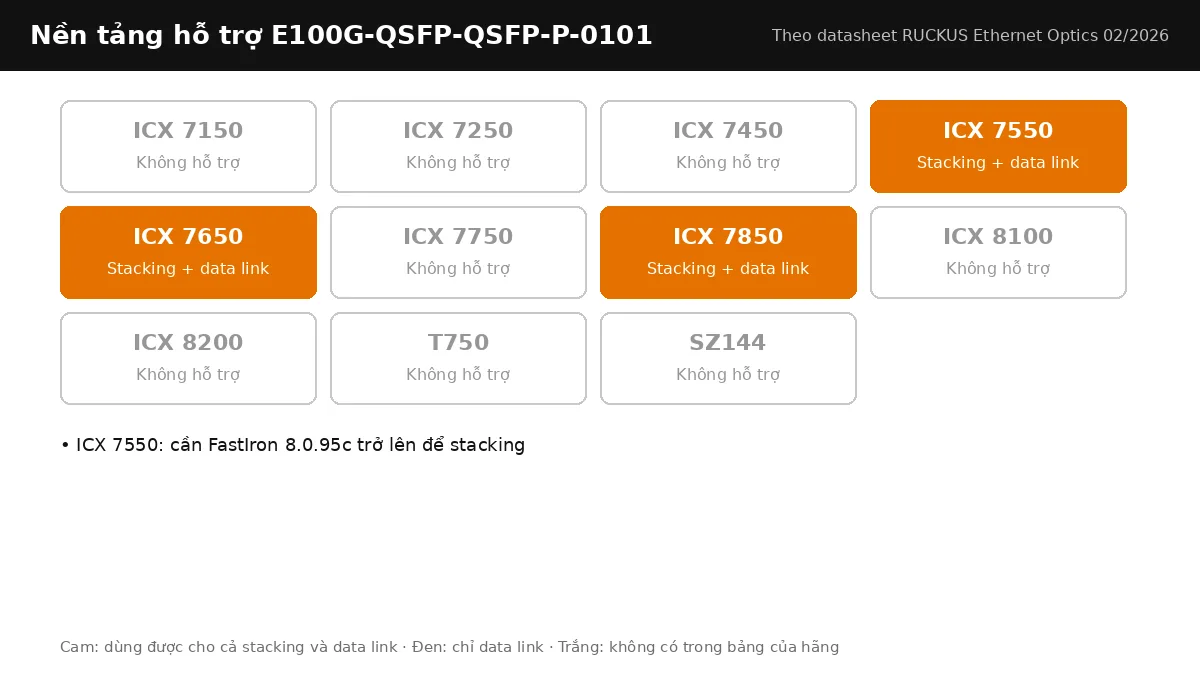

Switch RUCKUS ICX hỗ trợ E100G-QSFP-QSFP-P-0101
Dùng được cho cả stacking và data link trên ICX 7550, ICX 7650, ICX 7850. Không có trong bảng hỗ trợ của hãng cho ICX 8100, ICX 8200.
- ICX 7550: cần FastIron 8.0.95c trở lên để stacking
Ứng dụng triển khai
Stack hai ICX 7850-32Q liền kề, uplink 100G từ ICX 7650 lên ICX 7850 cùng tủ.
Lưu ý khi chọn và lắp đặt
Cổng hai đầu phải chạy 100G; với cổng chỉ hỗ trợ 40G hãy dùng họ cáp 40G.
Lắp đặt và kiểm tra E100G-QSFP-QSFP-P-0101
Cáp QSFP28 thay nóng được: cắm hai đầu khi switch đang chạy; giữ bán kính uốn tối thiểu theo nhà sản xuất và không bó chặt cùng dây nguồn. Cáp thụ động không có mạch điện tử; show media hiển thị dạng "Direct attach copper" khi được nhận. Dùng cho stacking: cấu hình cổng stack trước, cắm cáp theo sơ đồ vòng (ring) để có đường dự phòng, kiểm tra bằng show stack. Ghi nhãn hai đầu cáp bằng tên switch và số cổng; với tủ có nhiều cáp cùng chiều dài, nhãn là cách duy nhất truy vết khi bảo trì.
Sản phẩm dùng kèm E100G-QSFP-QSFP-P-0101
Cổng QSFP28 100G có trên ICX7850-32Q, ICX7650-48ZP và ICX7550-48P. Vượt 5 m: module E100G-QSFP28-SR4 với cáp MTP OM4 (100 m) hoặc E100G-QSFP28-DR1 trên đơn mode (500 m). Xem thêm toàn bộ cáp kết nối RUCKUS, bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và bài Hướng dẫn cấu hình switch RUCKUS ICX lần đầu.
Cần báo giá E100G-QSFP-QSFP-P-0101 hoặc chọn chiều dài phù hợp tủ rack, gửi sơ đồ vị trí thiết bị qua trang liên hệ RUCKUS Việt Nam; RUCKUS Việt Nam đối chiếu bảng hỗ trợ stacking của hãng trước khi báo giá.
