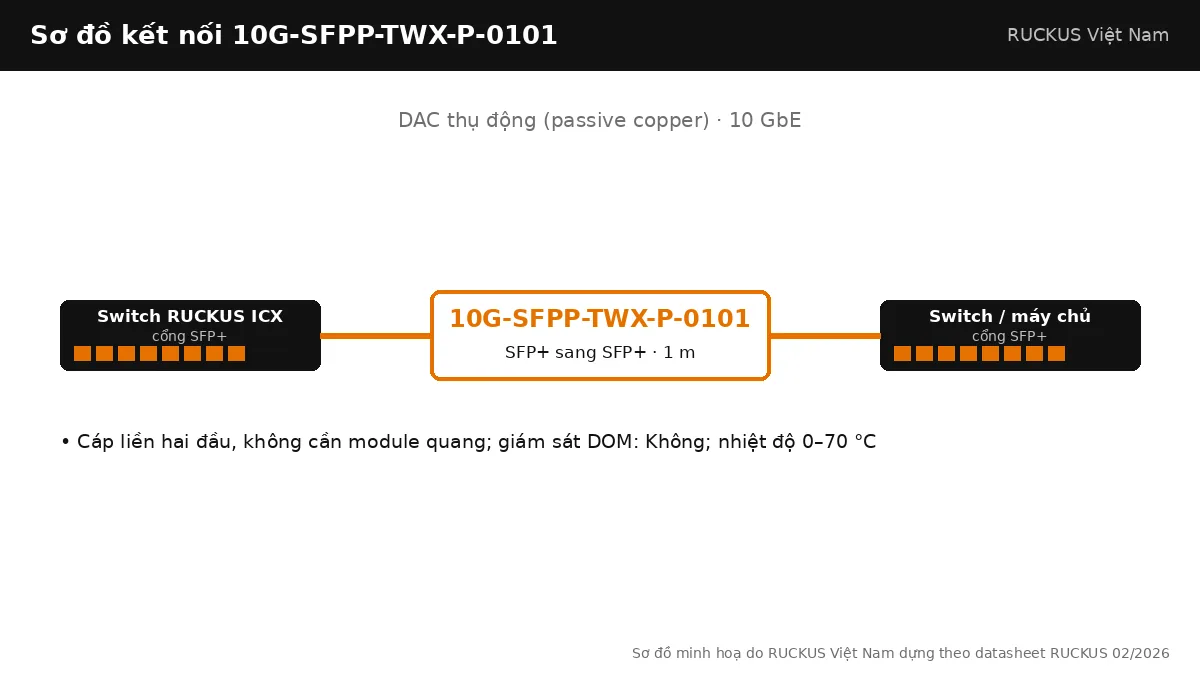

10G-SFPP-TWX-P-0101 là cáp DAC SFP+ 10 Gbps thụ động dài 1 m của RUCKUS, lựa chọn rẻ và gọn nhất để nối hai cổng SFP+ trong cùng tủ rack. Được hỗ trợ cho stacking trên ICX 7150, 7250, 7450, 8200 và data link trên các dòng ICX còn lại cùng SmartZone 144.
Thông số theo hãng sản xuất
| Loại cáp | DAC thụ động (passive copper) |
|---|---|
| Tốc độ | 10 GbE |
| Chuẩn IEEE | 802.3ak |
| Đầu nối | SFP+ sang SFP+ |
| Chiều dài | 1 m |
| Giám sát DOM | Không |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Mô tả theo hãng sản xuất | 10GbE Direct Attach SFP+ to SFP+ Passive copper cable, 1 m |
| Trạng thái | Đang cung cấp |
10G-SFPP-TWX-P-0101 khác gì các mã cùng họ
So với bản chủ động 10G-SFPP-TWX-0101, cáp thụ động không có mạch khuếch đại nên tiêu thụ điện thấp hơn; datasheet hỗ trợ cả hai họ trên cùng các dòng switch. Chiều dài 1 m là ngắn nhất trong ba lựa chọn 1/3/5 m.
| Mã | Loại | Đầu nối | Chiều dài | Stacking |
|---|---|---|---|---|
| 10G-SFPP-TWX-P-0101 | DAC thụ động (passive copper) | SFP+ sang SFP+ | 1 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-P-0301 | DAC thụ động (passive copper) | SFP+ sang SFP+ | 3 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-P-0501 | DAC thụ động (passive copper) | SFP+ sang SFP+ | 5 m | ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-0101 | DAC chủ động (active copper) | SFP+ sang SFP+ | 1 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-0301 | DAC chủ động (active copper) | SFP+ sang SFP+ | 3 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |
| 10G-SFPP-TWX-0501 | DAC chủ động (active copper) | SFP+ sang SFP+ | 5 m | ICX 7150, ICX 7250, ICX 7450, ICX 8200 |

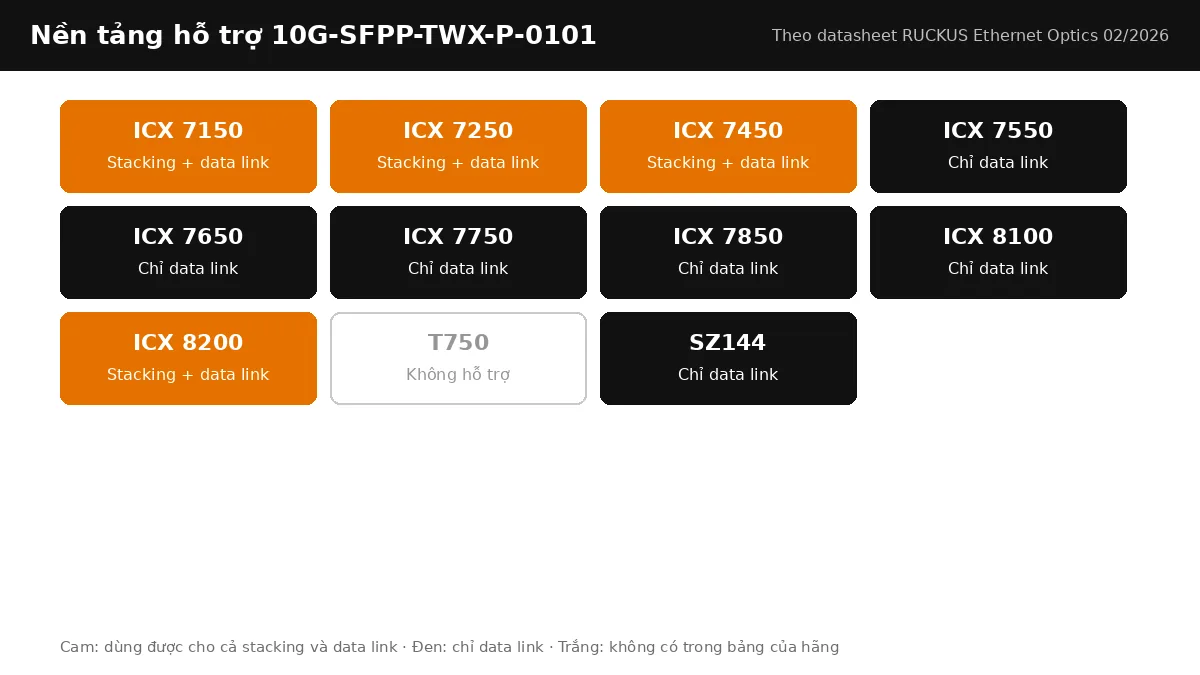

Switch RUCKUS ICX hỗ trợ 10G-SFPP-TWX-P-0101
Dùng được cho cả stacking và data link trên ICX 7150, ICX 7250, ICX 7450, ICX 8200. Chỉ dùng cho data link (không stacking) trên ICX 7550, ICX 7650, ICX 7750, ICX 7850, ICX 8100, SZ144.
Ứng dụng triển khai
Stacking hai ICX 8200 đặt liền kề, nối uplink 10G từ ICX 8100-X lên switch phân phối cùng tủ, hoặc nối cổng 10G của SmartZone 144 vào switch core ngay bên cạnh.
Lưu ý khi chọn và lắp đặt
Với ICX 7150 datasheet có ràng buộc riêng cho cáp 3 m và 5 m; cáp 1 m không bị hạn chế.
Lắp đặt và kiểm tra 10G-SFPP-TWX-P-0101
Cáp SFP+ thay nóng được: cắm hai đầu khi switch đang chạy; giữ bán kính uốn tối thiểu theo nhà sản xuất và không bó chặt cùng dây nguồn. Cáp thụ động không có mạch điện tử; show media hiển thị dạng "Direct attach copper" khi được nhận. Dùng cho stacking: cấu hình cổng stack trước, cắm cáp theo sơ đồ vòng (ring) để có đường dự phòng, kiểm tra bằng show stack. Ghi nhãn hai đầu cáp bằng tên switch và số cổng; với tủ có nhiều cáp cùng chiều dài, nhãn là cách duy nhất truy vết khi bảo trì.
Sản phẩm dùng kèm 10G-SFPP-TWX-P-0101
Cổng SFP+ 10G có trên ICX8100-24P-X, ICX8100-48PF-X, ICX8200-C08PF, ICX8200-24FX; cổng SFP28 của ICX8200-48PF cũng nhận cáp 10G; cổng 10G của P01-S144-UK00 nằm trong bảng hỗ trợ. Vượt 5 m: module 10G-SFPP-SR-S với dây nhảy OM3/OM4 hoặc 10G-SFPP-LR-S trên đơn mode. Xem thêm toàn bộ cáp kết nối RUCKUS, bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và bài Hướng dẫn cấu hình switch RUCKUS ICX lần đầu.
Cần báo giá 10G-SFPP-TWX-P-0101 hoặc chọn chiều dài phù hợp tủ rack, gửi sơ đồ vị trí thiết bị qua trang liên hệ RUCKUS Việt Nam; RUCKUS Việt Nam đối chiếu bảng hỗ trợ stacking của hãng trước khi báo giá.
