40G-QSFP-C-00501 là cáp DAC QSFP+ 40 Gbps thụ động dài 0,5 m của RUCKUS, cáp stacking ngắn nhất cho các switch ICX 7450, 7550, 7650, 7750, 7850 xếp chồng trực tiếp lên nhau.

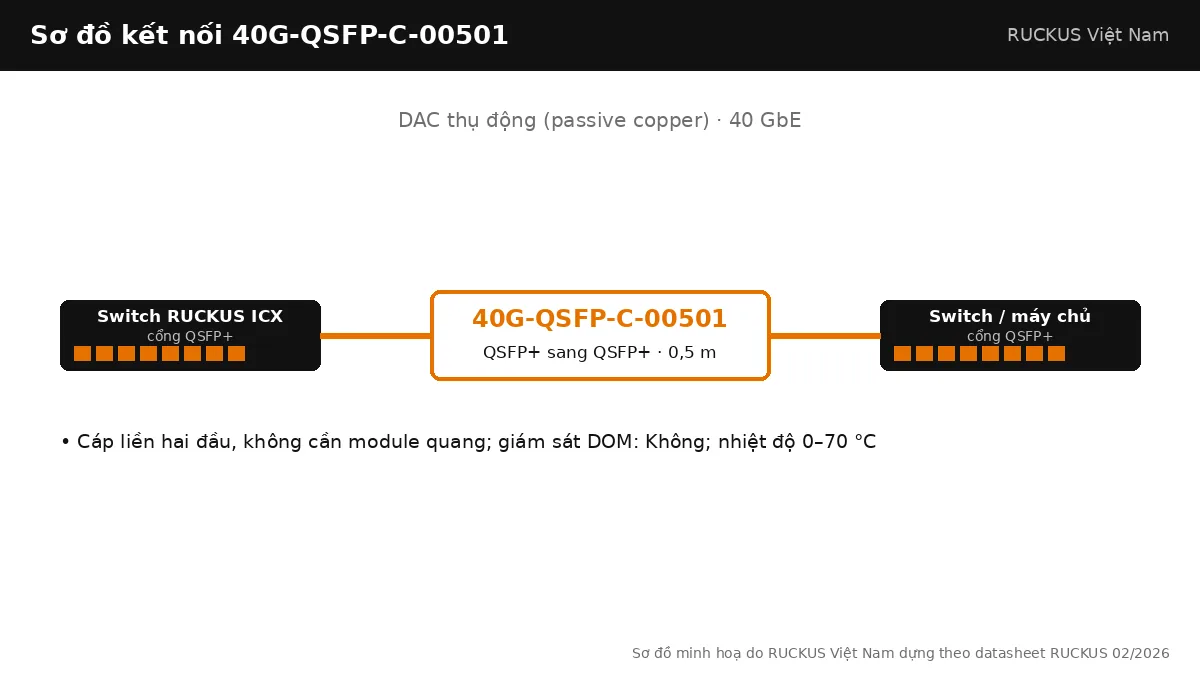

Thông số theo hãng sản xuất
| Loại cáp | DAC thụ động (passive copper) |
|---|---|
| Tốc độ | 40 GbE |
| Chuẩn IEEE | Không nêu |
| Đầu nối | QSFP+ sang QSFP+ |
| Chiều dài | 0,5 m |
| Giám sát DOM | Không |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Mô tả theo hãng sản xuất | 40GbE Direct Attach QSFP+ to QSFP+ Passive Copper Cable, 0.5m |
| Trạng thái | Đang cung cấp |
40G-QSFP-C-00501 khác gì các mã cùng họ
Cùng thông số với E40G-QSFP-C-0101 (1 m) và E40G-QSFP-QSFP-P-0101/0301 (1/3 m). Có bản TAA là 40G-QSFP-C-00501-A (cần FastIron 8.0.95b) và gói 8 là 40G-QSFP-C-00508.
| Mã | Loại | Đầu nối | Chiều dài | Stacking |
|---|---|---|---|---|
| 40G-QSFP-C-00501 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 0,5 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-C-0101 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 1 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-C-0501 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 5 m | Chỉ data link |
| E40G-QSFP-QSFP-P-0101 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 1 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-P-0301 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 3 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-C-0101 | DAC chủ động (active copper) | QSFP+ sang QSFP+ | 1 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-C-0301 | DAC chủ động (active copper) | QSFP+ sang QSFP+ | 3 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-C-0501 | DAC chủ động (active copper) | QSFP+ sang QSFP+ | 5 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-4SFP-C-0101 | DAC breakout chủ động (active copper) | QSFP+ sang 4 × SFP+ | 1 m | Chỉ data link |

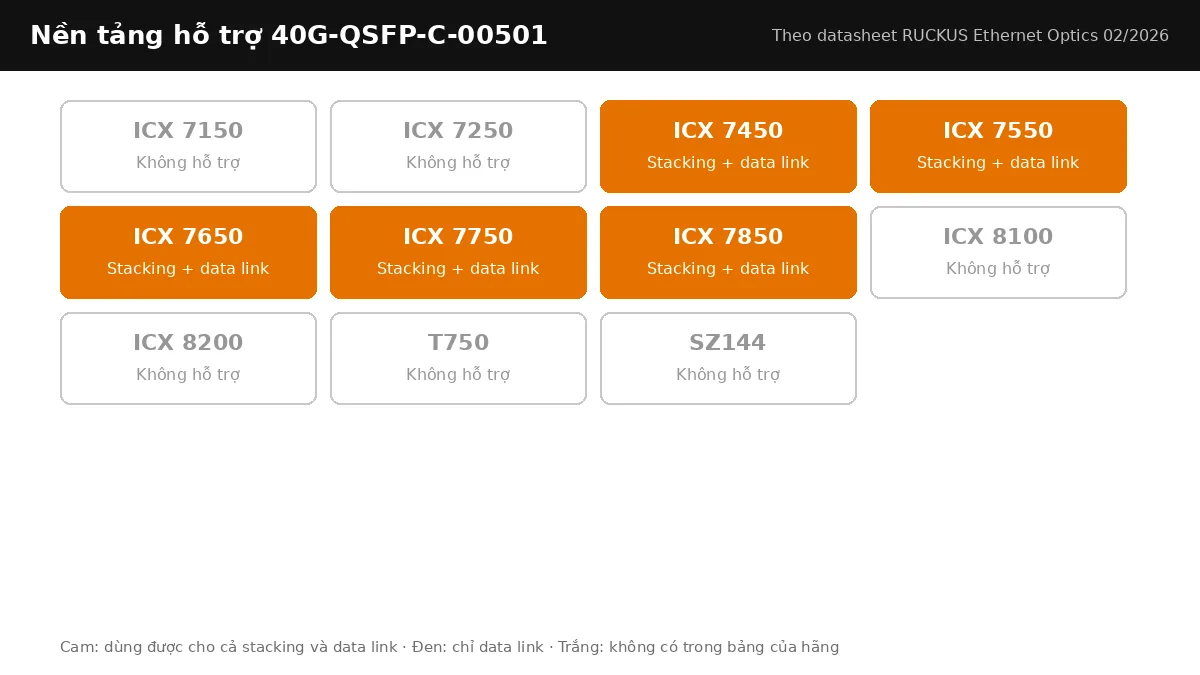

Switch RUCKUS ICX hỗ trợ 40G-QSFP-C-00501
Dùng được cho cả stacking và data link trên ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850. Không có trong bảng hỗ trợ của hãng cho ICX 8100, ICX 8200.
Ứng dụng triển khai
Stack hai ICX 7550 hoặc ICX 7650 đặt liền kề trong tủ; nối ICX 7850-32Q với thiết bị 40G ngay phía trên.
Lưu ý khi chọn và lắp đặt
Cáp 0,5 m chỉ đủ khi hai cổng QSFP+ nằm cách nhau 1–2U; với cổng ở hai bên tủ hãy chọn 1 m.
Lắp đặt và kiểm tra 40G-QSFP-C-00501
Cáp QSFP+ thay nóng được: cắm hai đầu khi switch đang chạy; giữ bán kính uốn tối thiểu theo nhà sản xuất và không bó chặt cùng dây nguồn. Cáp thụ động không có mạch điện tử; show media hiển thị dạng "Direct attach copper" khi được nhận. Dùng cho stacking: cấu hình cổng stack trước, cắm cáp theo sơ đồ vòng (ring) để có đường dự phòng, kiểm tra bằng show stack. Ghi nhãn hai đầu cáp bằng tên switch và số cổng; với tủ có nhiều cáp cùng chiều dài, nhãn là cách duy nhất truy vết khi bảo trì.
Sản phẩm dùng kèm 40G-QSFP-C-00501
Cổng QSFP+ 40G có trên ICX7550-24P, ICX7550-48P, ICX7650-48ZP; cổng QSFP28 của ICX7850-32Q chạy được 40G. Vượt 10 m: module E40G-QSFP-SR4 với cáp MTP đa mode (150 m) hoặc E40G-QSFP-LR4 trên đơn mode (10 km). Xem thêm toàn bộ cáp kết nối RUCKUS, bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và bài Hướng dẫn cấu hình switch RUCKUS ICX lần đầu.
Cần báo giá 40G-QSFP-C-00501 hoặc chọn chiều dài phù hợp tủ rack, gửi sơ đồ vị trí thiết bị qua trang liên hệ RUCKUS Việt Nam; RUCKUS Việt Nam đối chiếu bảng hỗ trợ stacking của hãng trước khi báo giá.
