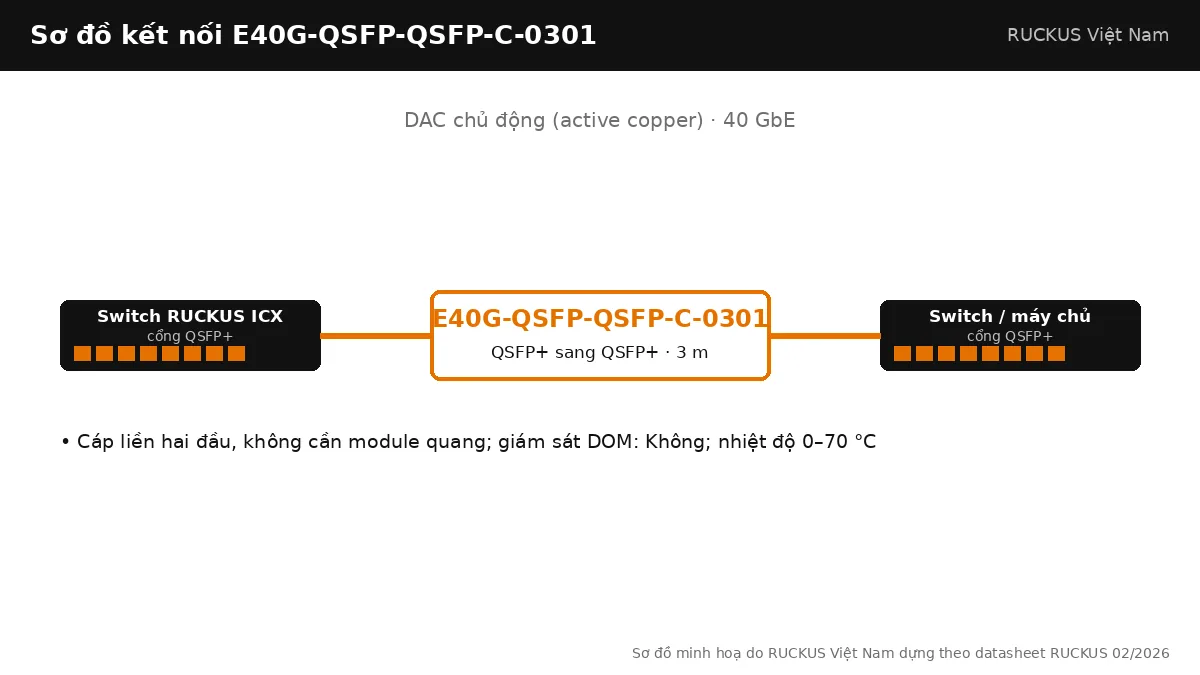

E40G-QSFP-QSFP-C-0301 là cáp DAC QSFP+ 40 Gbps chủ động dài 3 m của RUCKUS cho stacking và uplink giữa các switch ICX 7450–7850 trong cùng tủ hoặc hai tủ kề.
Thông số theo hãng sản xuất
| Loại cáp | DAC chủ động (active copper) |
|---|---|
| Tốc độ | 40 GbE |
| Chuẩn IEEE | Không nêu |
| Đầu nối | QSFP+ sang QSFP+ |
| Chiều dài | 3 m |
| Giám sát DOM | Không |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Mô tả theo hãng sản xuất | 40GbE Direct Attach QSFP+ to QSFP+ Active Copper cable, 3m |
| Trạng thái | Đang cung cấp |
E40G-QSFP-QSFP-C-0301 khác gì các mã cùng họ
Tương đương E40G-QSFP-QSFP-P-0301 về khả năng stacking; khác ở mạch chủ động.
| Mã | Loại | Đầu nối | Chiều dài | Stacking |
|---|---|---|---|---|
| E40G-QSFP-QSFP-C-0301 | DAC chủ động (active copper) | QSFP+ sang QSFP+ | 3 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| 40G-QSFP-C-00501 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 0,5 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-C-0101 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 1 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-C-0501 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 5 m | Chỉ data link |
| E40G-QSFP-QSFP-P-0101 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 1 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-P-0301 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 3 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-C-0101 | DAC chủ động (active copper) | QSFP+ sang QSFP+ | 1 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-C-0501 | DAC chủ động (active copper) | QSFP+ sang QSFP+ | 5 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-4SFP-C-0101 | DAC breakout chủ động (active copper) | QSFP+ sang 4 × SFP+ | 1 m | Chỉ data link |

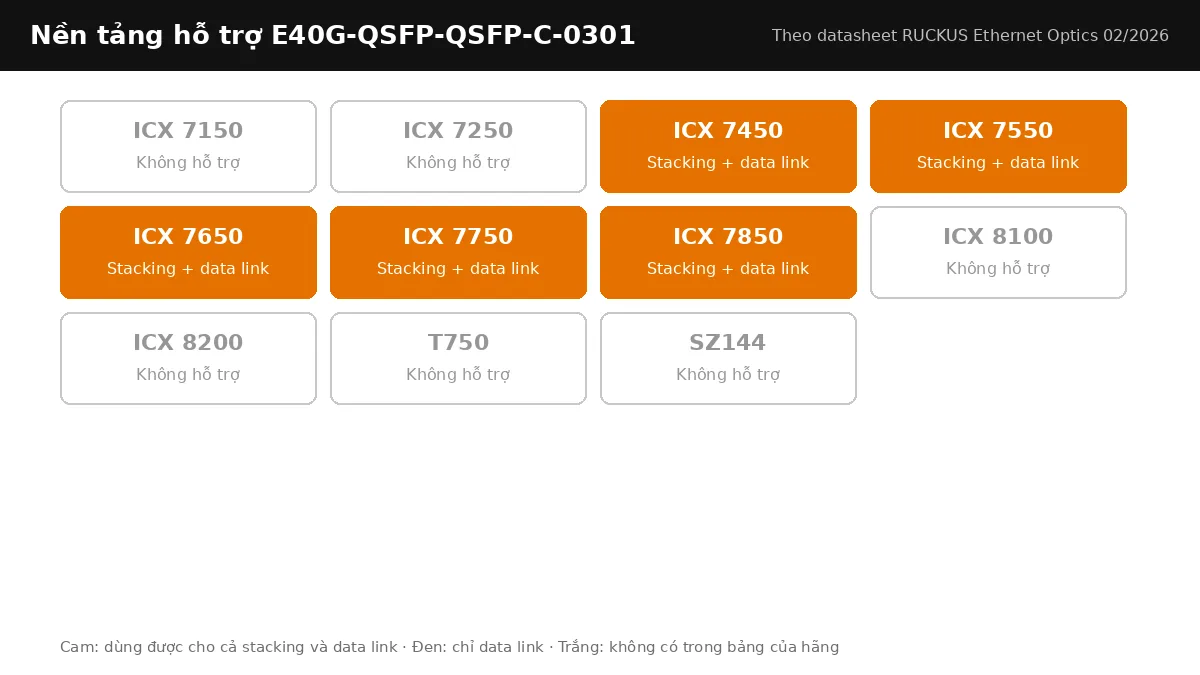

Switch RUCKUS ICX hỗ trợ E40G-QSFP-QSFP-C-0301
Dùng được cho cả stacking và data link trên ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850. Không có trong bảng hỗ trợ của hãng cho ICX 8100, ICX 8200.
Ứng dụng triển khai
Stack ICX 7650 giữa đỉnh và đáy tủ; uplink ICX 7550 sang ICX 7850 tủ bên cạnh.
Lưu ý khi chọn và lắp đặt
Chọn 3 m khi đường đi dây có vòng qua máng; đo trước để tránh căng cáp.
Lắp đặt và kiểm tra E40G-QSFP-QSFP-C-0301
Cáp QSFP+ thay nóng được: cắm hai đầu khi switch đang chạy; giữ bán kính uốn tối thiểu theo nhà sản xuất và không bó chặt cùng dây nguồn. Cáp chủ động có mạch điện tử trong đầu nối, lấy nguồn từ cổng; nếu show media không nhận cáp, thử đổi đầu hoặc cổng khác trước khi kết luận cáp hỏng. Dùng cho stacking: cấu hình cổng stack trước, cắm cáp theo sơ đồ vòng (ring) để có đường dự phòng, kiểm tra bằng show stack. Ghi nhãn hai đầu cáp bằng tên switch và số cổng; với tủ có nhiều cáp cùng chiều dài, nhãn là cách duy nhất truy vết khi bảo trì.
Sản phẩm dùng kèm E40G-QSFP-QSFP-C-0301
Cổng QSFP+ 40G có trên ICX7550-24P, ICX7550-48P, ICX7650-48ZP; cổng QSFP28 của ICX7850-32Q chạy được 40G. Vượt 10 m: module E40G-QSFP-SR4 với cáp MTP đa mode (150 m) hoặc E40G-QSFP-LR4 trên đơn mode (10 km). Xem thêm toàn bộ cáp kết nối RUCKUS, bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và bài Hướng dẫn cấu hình switch RUCKUS ICX lần đầu.
Cần báo giá E40G-QSFP-QSFP-C-0301 hoặc chọn chiều dài phù hợp tủ rack, gửi sơ đồ vị trí thiết bị qua trang liên hệ RUCKUS Việt Nam; RUCKUS Việt Nam đối chiếu bảng hỗ trợ stacking của hãng trước khi báo giá.
