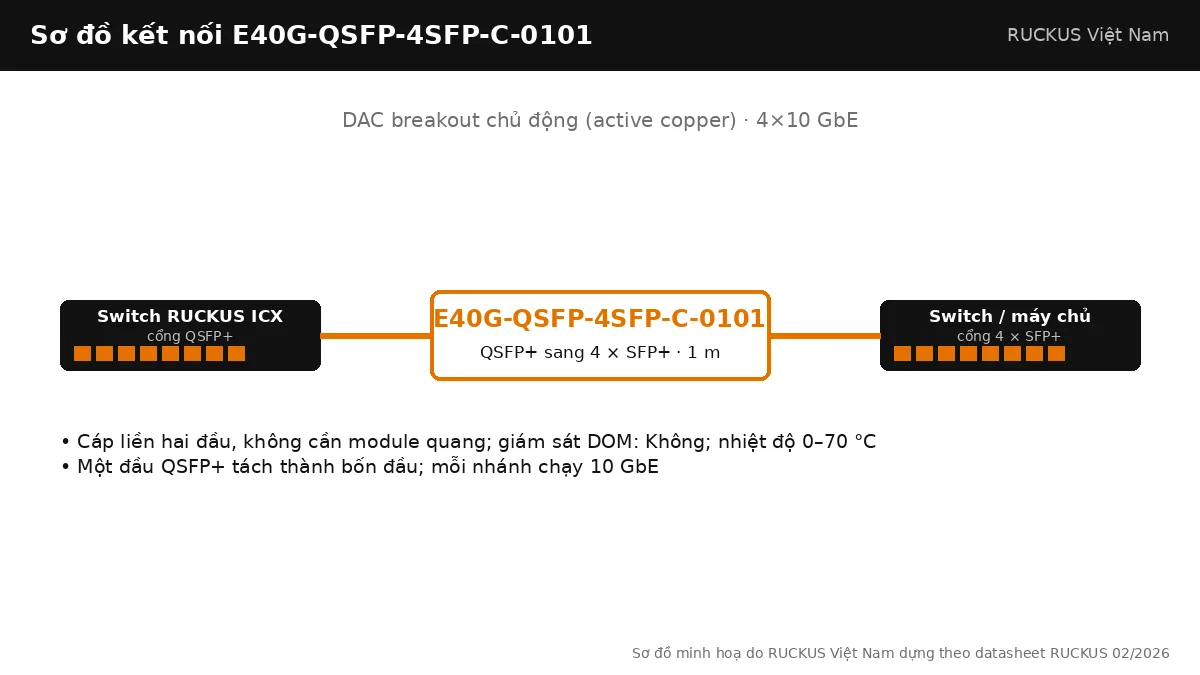

E40G-QSFP-4SFP-C-0101 là cáp breakout chủ động dài 1 m tách một cổng QSFP+ 40G thành bốn cổng SFP+ 10G. Dùng khi switch core ICX 7550/7750/7850 cần cấp thêm uplink 10G cho nhiều switch access hoặc máy chủ đặt cùng tủ.
Thông số theo hãng sản xuất
| Loại cáp | DAC breakout chủ động (active copper) |
|---|---|
| Tốc độ | 4×10 GbE |
| Chuẩn IEEE | Không nêu |
| Đầu nối | QSFP+ sang 4 × SFP+ |
| Chiều dài | 1 m |
| Giám sát DOM | Không |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Mô tả theo hãng sản xuất | 4x10GbE Direct Attach QSFP+ to 4 SFP+ Active Copper Breakout Cable, 1m |
| Trạng thái | Đang cung cấp |
E40G-QSFP-4SFP-C-0101 khác gì các mã cùng họ
Là cáp breakout 40G duy nhất còn hiện hành trong danh mục (bản AOC breakout 10 m không có trong bảng hỗ trợ). Phiên bản 100G tương ứng là E100G-QSFP-4SFP-P-0101 tách 4×25G. Chỉ dùng cho data link.
| Mã | Loại | Đầu nối | Chiều dài | Stacking |
|---|---|---|---|---|
| E40G-QSFP-4SFP-C-0101 | DAC breakout chủ động (active copper) | QSFP+ sang 4 × SFP+ | 1 m | Chỉ data link |
| 40G-QSFP-C-00501 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 0,5 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-C-0101 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 1 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-C-0501 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 5 m | Chỉ data link |
| E40G-QSFP-QSFP-P-0101 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 1 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-P-0301 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 3 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-C-0101 | DAC chủ động (active copper) | QSFP+ sang QSFP+ | 1 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-C-0301 | DAC chủ động (active copper) | QSFP+ sang QSFP+ | 3 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-C-0501 | DAC chủ động (active copper) | QSFP+ sang QSFP+ | 5 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |

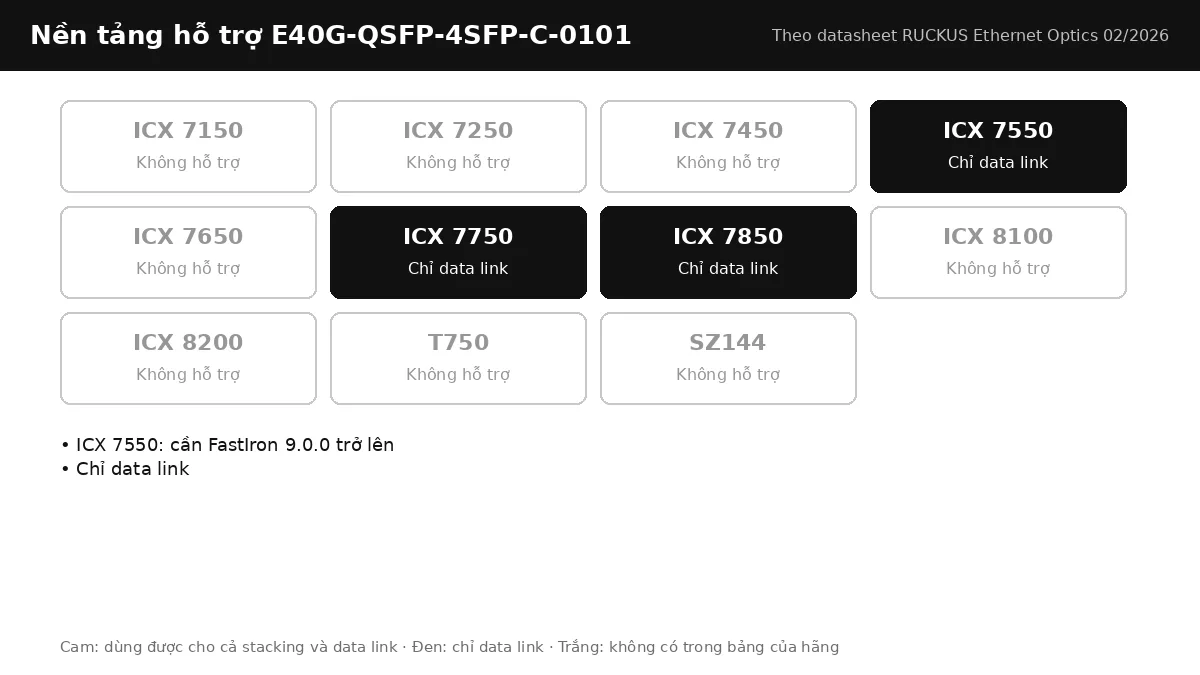

Switch RUCKUS ICX hỗ trợ E40G-QSFP-4SFP-C-0101
Chỉ dùng cho data link (không stacking) trên ICX 7550, ICX 7750, ICX 7850. Không có trong bảng hỗ trợ của hãng cho ICX 7650, ICX 8100, ICX 8200.
- ICX 7550: cần FastIron 9.0.0 trở lên
- Chỉ data link
Ứng dụng triển khai
Từ một cổng QSFP+ của ICX 7850 kéo 4 uplink 10G xuống 4 switch ICX 8100-X trong cùng tủ; nối 4 máy chủ SFP+ vào một cổng 40G của ICX 7550.
Lưu ý khi chọn và lắp đặt
Cổng QSFP+ phải được cấu hình breakout trên FastIron; ICX 7550 cần 9.0.0 trở lên. Không có trong bảng của ICX 7650.
Lắp đặt và kiểm tra E40G-QSFP-4SFP-C-0101
Cáp QSFP+ thay nóng được: cắm hai đầu khi switch đang chạy; giữ bán kính uốn tối thiểu theo nhà sản xuất và không bó chặt cùng dây nguồn. Cổng QSFP+ phải được cấu hình breakout trên FastIron trước khi cắm; sau đó mỗi nhánh xuất hiện như một cổng con riêng (ví dụ 1/2/1:1 đến 1/2/1:4). Cáp chủ động có mạch điện tử trong đầu nối, lấy nguồn từ cổng; nếu show media không nhận cáp, thử đổi đầu hoặc cổng khác trước khi kết luận cáp hỏng. Mã này chỉ được hãng hỗ trợ cho data link; không dùng làm cáp stack dù cổng vật lý giống nhau. Ghi nhãn hai đầu cáp bằng tên switch và số cổng; với tủ có nhiều cáp cùng chiều dài, nhãn là cách duy nhất truy vết khi bảo trì.
Sản phẩm dùng kèm E40G-QSFP-4SFP-C-0101
Cổng QSFP+ 40G có trên ICX7550-24P, ICX7550-48P, ICX7650-48ZP; cổng QSFP28 của ICX7850-32Q chạy được 40G. Bốn đầu SFP+ cắm vào cổng 10G của ICX8100-48PF-X hoặc ICX8200-C08PF. Vượt 10 m: module E40G-QSFP-SR4 với cáp MTP đa mode (150 m) hoặc E40G-QSFP-LR4 trên đơn mode (10 km). Xem thêm toàn bộ cáp kết nối RUCKUS, bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và bài Hướng dẫn cấu hình switch RUCKUS ICX lần đầu.
Cần báo giá E40G-QSFP-4SFP-C-0101 hoặc chọn chiều dài phù hợp tủ rack, gửi sơ đồ vị trí thiết bị qua trang liên hệ RUCKUS Việt Nam; RUCKUS Việt Nam đối chiếu bảng hỗ trợ stacking của hãng trước khi báo giá.
