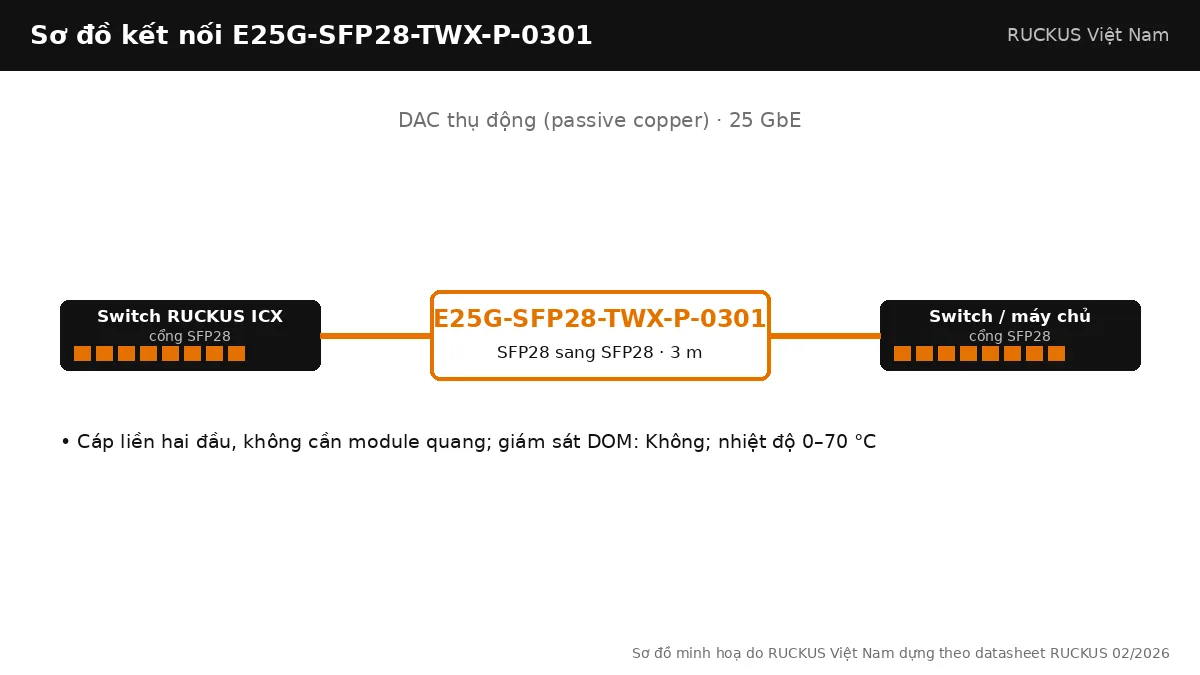

E25G-SFP28-TWX-P-0301 là cáp DAC SFP28 25 Gbps thụ động dài 3 m, chiều dài lớn nhất của họ DAC 25G RUCKUS, dùng khi ICX 8200 và switch core ở hai tủ kề nhau.
Thông số theo hãng sản xuất
| Loại cáp | DAC thụ động (passive copper) |
|---|---|
| Tốc độ | 25 GbE |
| Chuẩn IEEE | Không nêu |
| Đầu nối | SFP28 sang SFP28 |
| Chiều dài | 3 m |
| Giám sát DOM | Không |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Mô tả theo hãng sản xuất | 25GE Direct Attached SFP28 to SFP28 Passive Copper cable, 3m, 1-pack |
| Trạng thái | Đang cung cấp |
E25G-SFP28-TWX-P-0301 khác gì các mã cùng họ
Cùng họ với 0,5 m và 1 m. Trên 3 m phải dùng module E25G-SFP28-SR kèm dây nhảy OM4 (100 m) hoặc E25G-SFP28-LR (10 km).
| Mã | Loại | Đầu nối | Chiều dài | Stacking |
|---|---|---|---|---|
| E25G-SFP28-TWX-P-0301 | DAC thụ động (passive copper) | SFP28 sang SFP28 | 3 m | ICX 8200 |
| E25G-SFP28-TWX-P-00501 | DAC thụ động (passive copper) | SFP28 sang SFP28 | 0,5 m | ICX 8200 |
| E25G-SFP28-TWX-P-0101 | DAC thụ động (passive copper) | SFP28 sang SFP28 | 1 m | ICX 8200 |
Switch RUCKUS ICX hỗ trợ E25G-SFP28-TWX-P-0301
Dùng được cho cả stacking và data link trên ICX 8200. Chỉ dùng cho data link (không stacking) trên ICX 7550, ICX 7850. Không có trong bảng hỗ trợ của hãng cho ICX 7650, ICX 8100.
- ICX 7550: chỉ trên module ICX7550-4X25GF
- Module/cáp 25G không chạy trên cổng 10G
Ứng dụng triển khai
Uplink 25G từ tủ access sang tủ core bên cạnh, stack ICX 8200 giữa hai tủ sát nhau.
Lưu ý khi chọn và lắp đặt
Đi cáp 3 m qua máng cần bán kính uốn phù hợp; không bẻ gập đầu SFP28.
Lắp đặt và kiểm tra E25G-SFP28-TWX-P-0301
Cáp SFP28 thay nóng được: cắm hai đầu khi switch đang chạy; giữ bán kính uốn tối thiểu theo nhà sản xuất và không bó chặt cùng dây nguồn. Cáp thụ động không có mạch điện tử; show media hiển thị dạng "Direct attach copper" khi được nhận. Dùng cho stacking: cấu hình cổng stack trước, cắm cáp theo sơ đồ vòng (ring) để có đường dự phòng, kiểm tra bằng show stack. Ghi nhãn hai đầu cáp bằng tên switch và số cổng; với tủ có nhiều cáp cùng chiều dài, nhãn là cách duy nhất truy vết khi bảo trì.
Sản phẩm dùng kèm E25G-SFP28-TWX-P-0301
Cổng SFP28 25G có trên ICX8200-24P, ICX8200-48PF, ICX8200-24FX, ICX7850-48F. Vượt 3 m: module E25G-SFP28-SR (OM4 100 m) hoặc E25G-SFP28-LR (đơn mode 10 km). Xem thêm toàn bộ cáp kết nối RUCKUS, bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và bài Hướng dẫn cấu hình switch RUCKUS ICX lần đầu.
