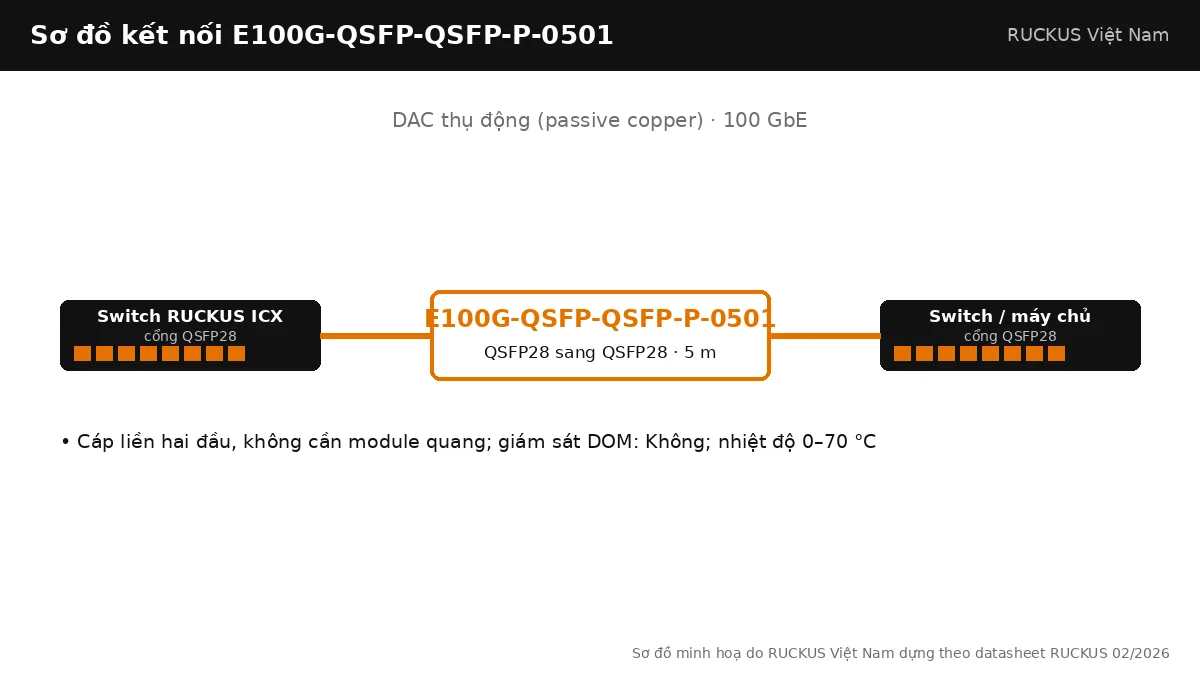

E100G-QSFP-QSFP-P-0501 là cáp DAC QSFP28 100 Gbps thụ động dài 5 m, chiều dài lớn nhất của họ DAC 100G RUCKUS, cho stacking ICX 7850 hoặc uplink 100G giữa hai tủ cách nhau một tủ.
Thông số theo hãng sản xuất
| Loại cáp | DAC thụ động (passive copper) |
|---|---|
| Tốc độ | 100 GbE |
| Chuẩn IEEE | Không nêu |
| Đầu nối | QSFP28 sang QSFP28 |
| Chiều dài | 5 m |
| Giám sát DOM | Không |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Mô tả theo hãng sản xuất | 100GbE QSFP28 to QSFP28 Direct Attach, Passive Copper Cable, 5m |
| Trạng thái | Đang cung cấp |
E100G-QSFP-QSFP-P-0501 khác gì các mã cùng họ
Khác cáp 40G thụ động 5 m: bảng 100 GbE không kèm ghi chú hạn chế stacking cho bản 5 m. Trên 5 m phải dùng module E100G-QSFP28-SR4 với cáp MTP OM4 (100 m).
| Mã | Loại | Đầu nối | Chiều dài | Stacking |
|---|---|---|---|---|
| E100G-QSFP-QSFP-P-0501 | DAC thụ động (passive copper) | QSFP28 sang QSFP28 | 5 m | ICX 7550, ICX 7650, ICX 7850 |
| E100G-QSFP-QSFP-P-0101 | DAC thụ động (passive copper) | QSFP28 sang QSFP28 | 1 m | ICX 7550, ICX 7650, ICX 7850 |
| E100G-QSFP-QSFP-P-0301 | DAC thụ động (passive copper) | QSFP28 sang QSFP28 | 3 m | ICX 7550, ICX 7650, ICX 7850 |
| E100G-QSFP-4SFP-P-0101 | DAC breakout thụ động (passive copper) | QSFP28 sang 4 × SFP28 | 1 m | Chỉ data link |

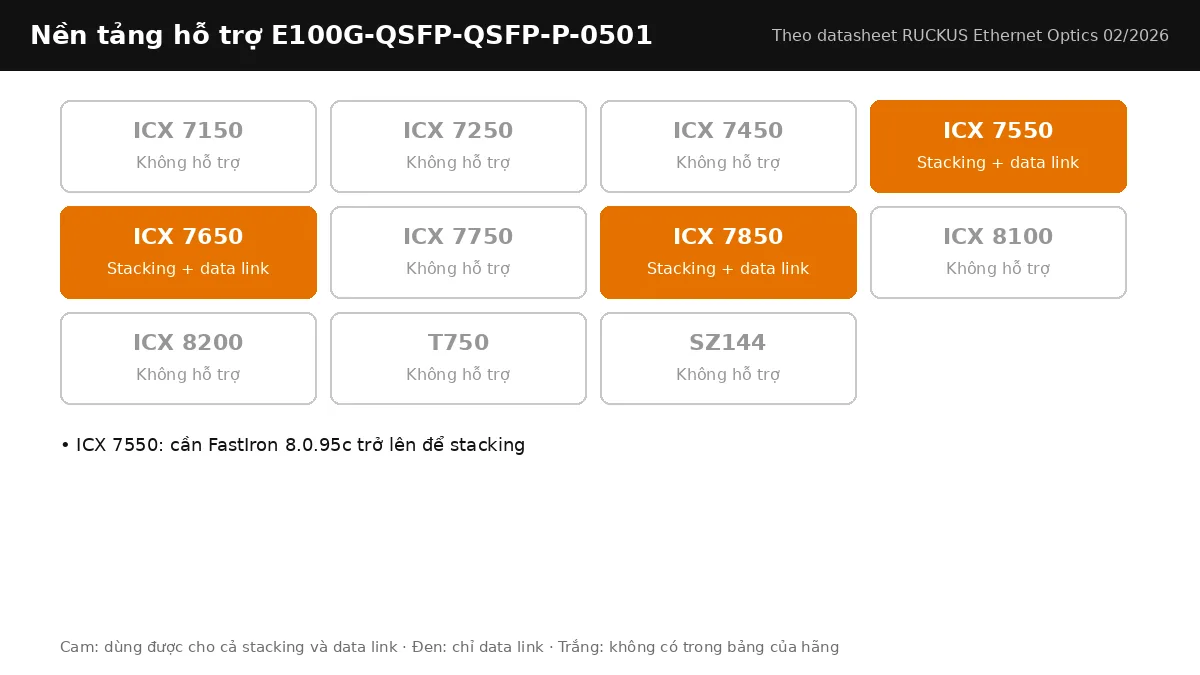

Switch RUCKUS ICX hỗ trợ E100G-QSFP-QSFP-P-0501
Dùng được cho cả stacking và data link trên ICX 7550, ICX 7650, ICX 7850. Không có trong bảng hỗ trợ của hãng cho ICX 8100, ICX 8200.
- ICX 7550: cần FastIron 8.0.95c trở lên để stacking
Ứng dụng triển khai
Stack ICX 7850-32Q ở hai tủ kề nhau; uplink 100G từ tủ core sang tủ máy chủ.
Lưu ý khi chọn và lắp đặt
Đo khoảng cách đi dây thực tế qua máng; nếu sát 5 m hãy chuyển sang quang để tránh căng cáp.
Lắp đặt và kiểm tra E100G-QSFP-QSFP-P-0501
Cáp QSFP28 thay nóng được: cắm hai đầu khi switch đang chạy; giữ bán kính uốn tối thiểu theo nhà sản xuất và không bó chặt cùng dây nguồn. Cáp thụ động không có mạch điện tử; show media hiển thị dạng "Direct attach copper" khi được nhận. Dùng cho stacking: cấu hình cổng stack trước, cắm cáp theo sơ đồ vòng (ring) để có đường dự phòng, kiểm tra bằng show stack. Ghi nhãn hai đầu cáp bằng tên switch và số cổng; với tủ có nhiều cáp cùng chiều dài, nhãn là cách duy nhất truy vết khi bảo trì.
Sản phẩm dùng kèm E100G-QSFP-QSFP-P-0501
Cổng QSFP28 100G có trên ICX7850-32Q, ICX7650-48ZP và ICX7550-48P. Vượt 5 m: module E100G-QSFP28-SR4 với cáp MTP OM4 (100 m) hoặc E100G-QSFP28-DR1 trên đơn mode (500 m). Xem thêm toàn bộ cáp kết nối RUCKUS, bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và bài Hướng dẫn cấu hình switch RUCKUS ICX lần đầu.
Cần báo giá E100G-QSFP-QSFP-P-0501 hoặc chọn chiều dài phù hợp tủ rack, gửi sơ đồ vị trí thiết bị qua trang liên hệ RUCKUS Việt Nam; RUCKUS Việt Nam đối chiếu bảng hỗ trợ stacking của hãng trước khi báo giá.
