E100G-QSFP28-LR4-LP-10KM là module QSFP28 100GBASE-LR4 tiêu thụ điện thấp của RUCKUS, ghép 4 bước sóng 1.295–1.310 nm lên cặp sợi đơn mode LC, đi 10 km. Đây là mã 100G tầm 10 km duy nhất hỗ trợ stacking trên ICX 7550, 7650, 7850.
Cách đọc mã E100G-QSFP28-LR4-LP-10KM
Tiền tố E100G chỉ module 100 Gigabit dạng QSFP28. Phần LR4 là chuẩn quang: long reach 4 bước sóng ghép trên 2 sợi đơn mode. Hậu tố: LP: low power, tiêu thụ điện thấp; 10KM: tầm 10 km. Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 100GBASE-LR4 |
|---|---|
| Chuẩn IEEE | 802.3ba |
| Dạng module | QSFP28 |
| Bước sóng | 1.295 / 1.300 / 1.305 / 1.310 nm (4 bước sóng) |
| Loại sợi / cáp | Đơn mode (SMF), 2 sợi |
| Khoảng cách tối đa | 10 km |
| Đầu nối | LC |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 100GBASE-LR4 Low Power, QSFP28 optic (LC), for distances up to 10Km over SMF |
| Trạng thái | Đang cung cấp |
E100G-QSFP28-LR4-LP-10KM khác gì các mã cùng họ
Thay thế E100G-QSFP28-LR4-10KM (đã EOL) với công suất tiêu thụ thấp hơn. So với E100G-QSFP28-LR1 PAM4: LR4-LP tương thích với các thiết bị 100GBASE-LR4 phổ biến và stack được.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E100G-QSFP28-LR4-LP-10KM | 100GBASE-LR4 | Đơn mode (SMF), 2 sợi | 10 km | 0–70 °C | Không | Đang bán |
| E100G-QSFP28-SR4 | 100GBASE-SR4 | Đa mode (MMF) OM4, 8 sợi | 100 m (OM4), 130 m trên OM4/OM5 LazrSPEED | 0–70 °C | Không | Đang bán |
| E100G-QSFP28-SR4-A | 100GBASE-SR4 | Đa mode (MMF) OM4, 8 sợi | 100 m (OM4) | 0–70 °C | Có | Đang bán |
| E100G-QSFP-ESR4 | 100GBASE-ESR4 | Đa mode (MMF) OM4, 8 sợi | 300 m (OM4) | 0–70 °C | Không | EOL |
| E100G-QSFP28-DR1 | 100GBASE-DR (PAM4, FEC) | Đơn mode (SMF), 2 sợi | 500 m | 0–70 °C | Không | Đang bán |
| E100G-QSFP28-FR1 | 100GBASE-FR (PAM4, FEC) | Đơn mode (SMF), 2 sợi | 2 km | 0–70 °C | Không | Đang bán |
| E100G-QSFP28-LR1 | 100GBASE-LR (PAM4, FEC) | Đơn mode (SMF), 2 sợi | 10 km | 0–70 °C | Không | Đang bán |
| E100G-QSFP28-ER4L | 100GBASE-ER4 Lite | Đơn mode (SMF), 2 sợi | 30 km không FEC; 40 km có FEC | 0–70 °C | Không | Đang bán |

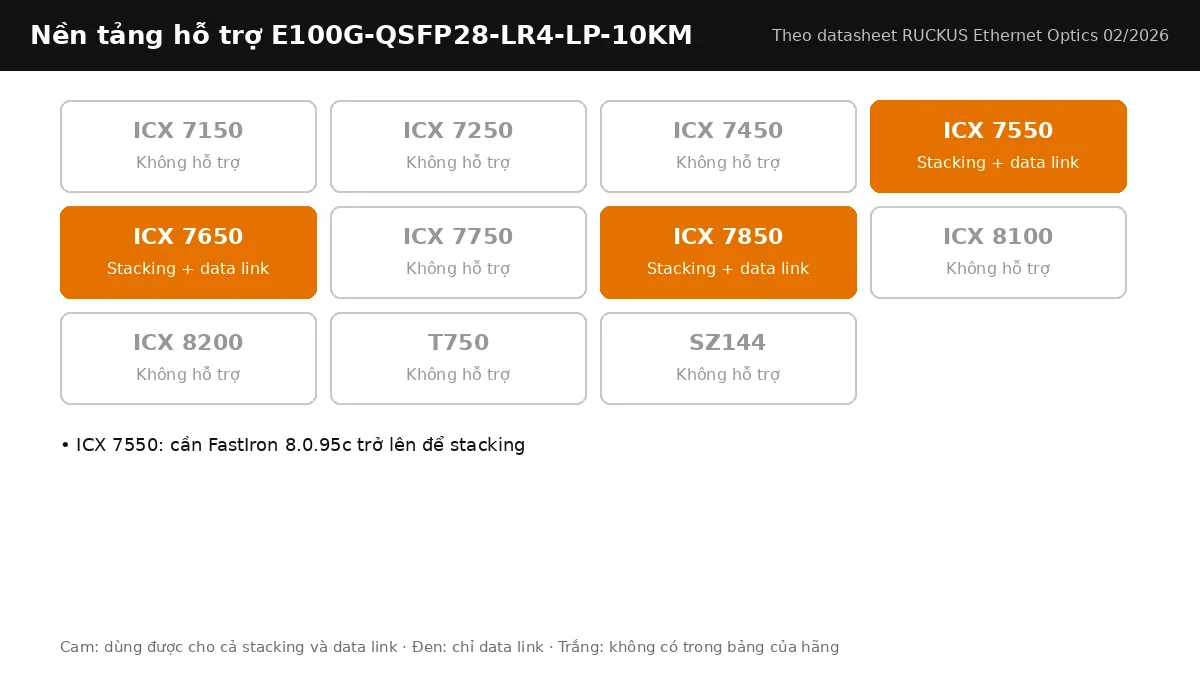

Switch RUCKUS ICX hỗ trợ E100G-QSFP28-LR4-LP-10KM
Dùng được cho cả stacking và data link trên ICX 7550, ICX 7650, ICX 7850. Không có trong bảng hỗ trợ của hãng cho ICX 8100, ICX 8200.
- ICX 7550: cần FastIron 8.0.95c trở lên để stacking
Ứng dụng triển khai
Stacking ICX 7850 giữa hai trung tâm dữ liệu cách vài km, uplink 100G từ core sang router nhà cung cấp dùng chuẩn LR4, hoặc liên kết 100G giữa hai khuôn viên.
Lưu ý khi chọn và lắp đặt
Trên ICX 7550 stacking cần FastIron 8.0.95c trở lên. Đầu xa phải là 100GBASE-LR4 (không phải LR1 PAM4).

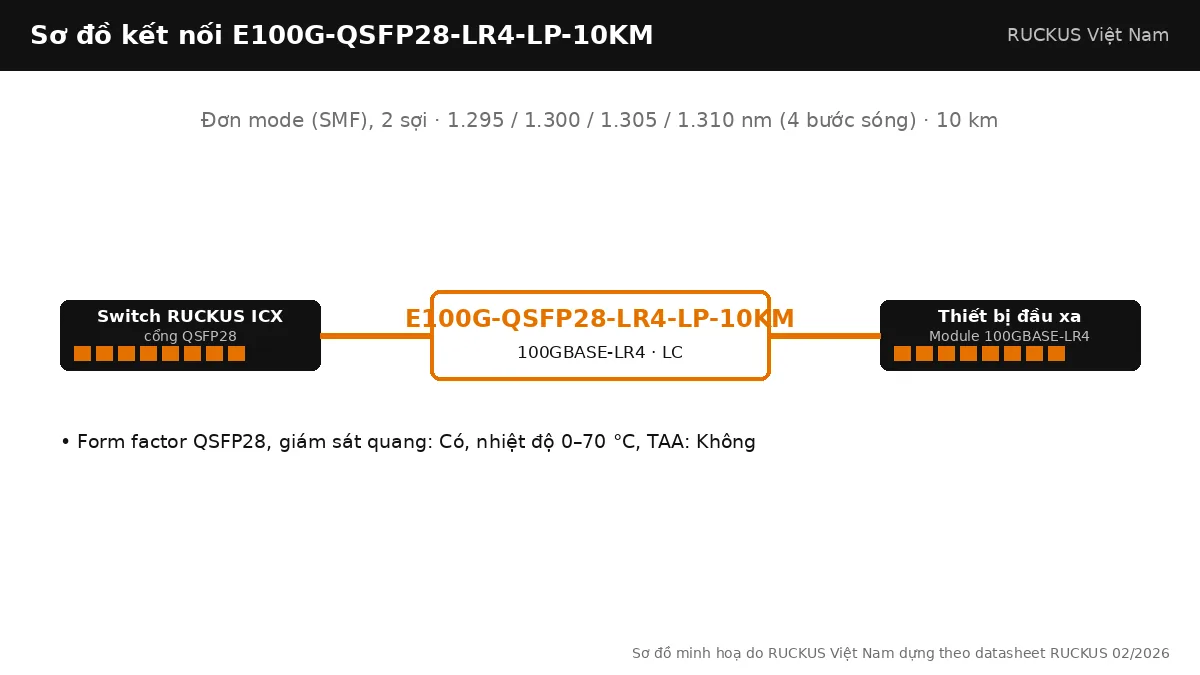

Lắp đặt và kiểm tra E100G-QSFP28-LR4-LP-10KM trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng QSFP28 khi switch đang chạy, không cần khởi động lại. Dùng dây nhảy LC duplex đúng loại sợi (đơn mode); tháo nắp bụi ngay trước khi cắm và lau đầu connector nếu đã để hở. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao. Khi dùng cho stacking, cấu hình cổng stack trước rồi mới cắm cáp; show stack xác nhận thành viên và đường dự phòng.
Sản phẩm dùng kèm E100G-QSFP28-LR4-LP-10KM
Cổng QSFP28 100G có trên ICX7850-32Q, ICX7650-48ZP và ICX7550-48P. Trong cùng tủ, cáp DAC 100G E100G-QSFP-QSFP-P-0101, E100G-QSFP-QSFP-P-0301, E100G-QSFP-QSFP-P-0501 thay được cặp module; tách 4×25G bằng E100G-QSFP-4SFP-P-0101. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
Cần báo giá E100G-QSFP28-LR4-LP-10KM hoặc kiểm tra tương thích với switch đang dùng, gửi mã switch và sơ đồ đấu nối qua trang liên hệ RUCKUS Việt Nam; kỹ thuật RUCKUS Việt Nam đối chiếu bảng hỗ trợ của hãng trước khi báo giá.
