E100G-QSFP-ESR4 là module 100 Gbps đa mode tầm mở rộng của RUCKUS, đi 300 m trên OM4 thay vì 100 m như SR4 tiêu chuẩn. Datasheet 02/2026 đã đánh dấu EOL, chỉ còn cung cấp theo tồn kho.
Cách đọc mã E100G-QSFP-ESR4
Tiền tố E100G chỉ module 100 Gigabit dạng QSFP28. Phần ESR4 là chuẩn quang: extended short reach đa mode 300 m. Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 100GBASE-ESR4 |
|---|---|
| Chuẩn IEEE | 802.3bm |
| Dạng module | QSFP28 |
| Bước sóng | 850 nm |
| Loại sợi / cáp | Đa mode (MMF) OM4, 8 sợi |
| Khoảng cách tối đa | 300 m (OM4) |
| Đầu nối | MTP/MPO 1×8 hoặc 1×12 |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 100GBASE-ESR4 QSFP+ optic (MTP 1x8 or 1x12), for up to 300m over MMF |
| Trạng thái | EOL (hãng ngừng cung cấp, còn theo tồn kho); thay bằng E100G-QSFP28-SR4 (100 m) hoặc E100G-QSFP28-DR1/FR1 trên sợi đơn mode |
E100G-QSFP-ESR4 khác gì các mã cùng họ
Cùng bước sóng 850 nm và cáp MTP với E100G-QSFP28-SR4 nhưng tầm xa gấp ba. Hỗ trợ stacking trên ICX 7550 (FastIron 8.0.95c+), 7650 và 7850.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E100G-QSFP-ESR4 | 100GBASE-ESR4 | Đa mode (MMF) OM4, 8 sợi | 300 m (OM4) | 0–70 °C | Không | EOL |
| E100G-QSFP28-SR4 | 100GBASE-SR4 | Đa mode (MMF) OM4, 8 sợi | 100 m (OM4), 130 m trên OM4/OM5 LazrSPEED | 0–70 °C | Không | Đang bán |
| E100G-QSFP28-SR4-A | 100GBASE-SR4 | Đa mode (MMF) OM4, 8 sợi | 100 m (OM4) | 0–70 °C | Có | Đang bán |
| E100G-QSFP28-DR1 | 100GBASE-DR (PAM4, FEC) | Đơn mode (SMF), 2 sợi | 500 m | 0–70 °C | Không | Đang bán |
| E100G-QSFP28-FR1 | 100GBASE-FR (PAM4, FEC) | Đơn mode (SMF), 2 sợi | 2 km | 0–70 °C | Không | Đang bán |
| E100G-QSFP28-LR1 | 100GBASE-LR (PAM4, FEC) | Đơn mode (SMF), 2 sợi | 10 km | 0–70 °C | Không | Đang bán |
| E100G-QSFP28-LR4-LP-10KM | 100GBASE-LR4 | Đơn mode (SMF), 2 sợi | 10 km | 0–70 °C | Không | Đang bán |
| E100G-QSFP28-ER4L | 100GBASE-ER4 Lite | Đơn mode (SMF), 2 sợi | 30 km không FEC; 40 km có FEC | 0–70 °C | Không | Đang bán |
Switch RUCKUS ICX hỗ trợ E100G-QSFP-ESR4
Dùng được cho cả stacking và data link trên ICX 7550, ICX 7650, ICX 7850. Không có trong bảng hỗ trợ của hãng cho ICX 8100, ICX 8200.
- ICX 7550: cần FastIron 8.0.95c trở lên để stacking
Ứng dụng triển khai

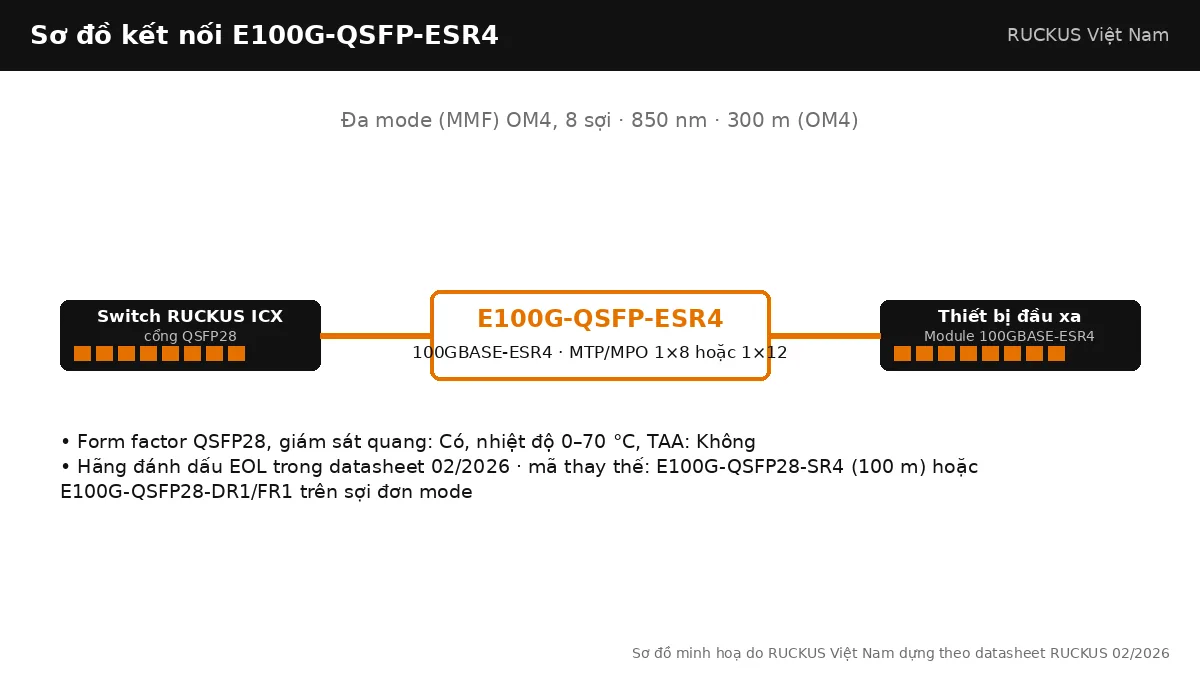

Liên kết 100G giữa hai phòng máy cách 100–300 m trên OM4 sẵn có. Khi mã này hết hàng, phương án tương đương là chuyển sang sợi đơn mode với E100G-QSFP28-DR1 (500 m).
Lưu ý khi chọn và lắp đặt
Không có mã ESR4 thay thế; dự án mới nên thiết kế trên đơn mode nếu vượt 100 m. Datasheet RUCKUS Ethernet Optics phát hành 02/2026 đánh dấu E100G-QSFP-ESR4 là EOL; RUCKUS Việt Nam cung cấp theo tồn kho và tư vấn mã thay thế E100G-QSFP28-SR4 (100 m) hoặc E100G-QSFP28-DR1/FR1 trên sợi đơn mode.
Lắp đặt và kiểm tra E100G-QSFP-ESR4 trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng QSFP28 khi switch đang chạy, không cần khởi động lại. Cáp MTP/MPO phải đúng polarity (thường Type B cho 4 làn song song) và đúng số sợi (8 hoặc 12); lau đầu MTP bằng dụng cụ chuyên dụng vì mỗi hạt bụi trên một trong 8 lõi làm một làn mất link. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao. Khi dùng cho stacking, cấu hình cổng stack trước rồi mới cắm cáp; show stack xác nhận thành viên và đường dự phòng. Với mã EOL, giữ lại một chiếc dự phòng cho mỗi tuyến đang chạy hoặc lên kế hoạch đổi cả hai đầu sang E100G-QSFP28-SR4 (100 m) hoặc E100G-QSFP28-DR1/FR1 trên sợi đơn mode trong lần bảo trì gần nhất.
Sản phẩm dùng kèm E100G-QSFP-ESR4
Cổng QSFP28 100G có trên ICX7850-32Q, ICX7650-48ZP và ICX7550-48P. Trong cùng tủ, cáp DAC 100G E100G-QSFP-QSFP-P-0101, E100G-QSFP-QSFP-P-0301, E100G-QSFP-QSFP-P-0501 thay được cặp module; tách 4×25G bằng E100G-QSFP-4SFP-P-0101. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
Cần báo giá E100G-QSFP-ESR4 hoặc kiểm tra tương thích với switch đang dùng, gửi mã switch và sơ đồ đấu nối qua trang liên hệ RUCKUS Việt Nam; kỹ thuật RUCKUS Việt Nam đối chiếu bảng hỗ trợ của hãng trước khi báo giá.
