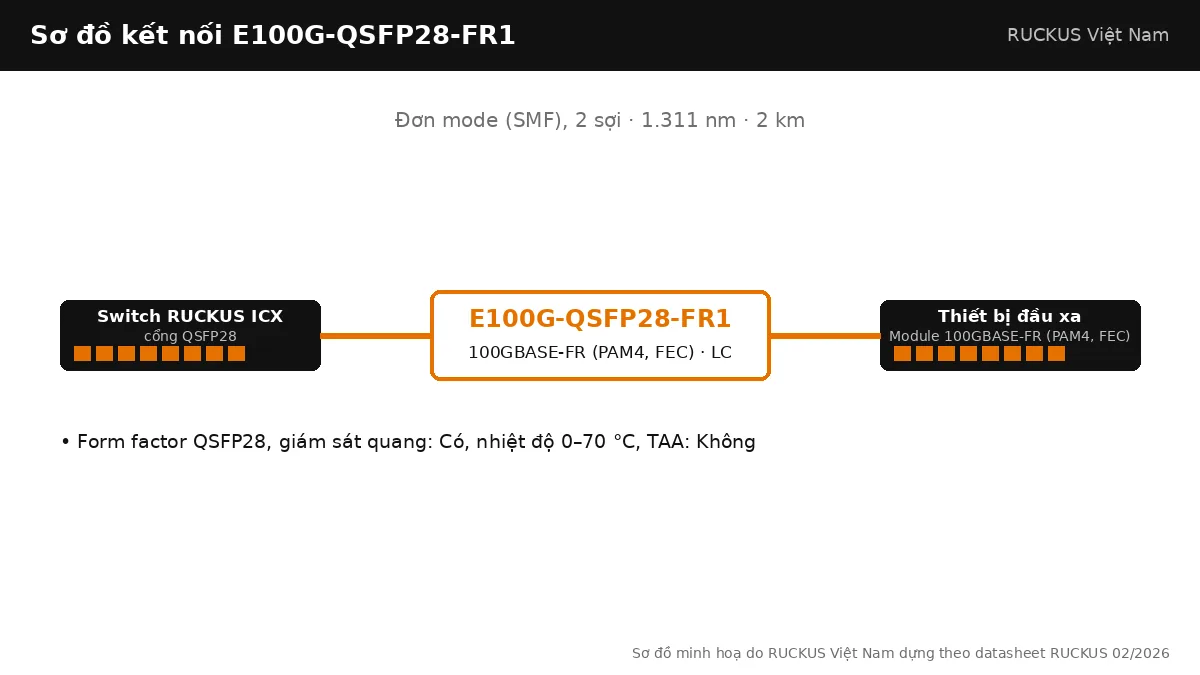

E100G-QSFP28-FR1 là module QSFP28 100 Gbps đơn mode PAM4 tầm 2 km của RUCKUS, đầu LC, bật FEC. Mã này lấp khoảng giữa DR1 (500 m) và LR1 (10 km), thay cho E100G-QSFP28-CWDM4-2KM và LR4L-2KM đều đã EOL.
Cách đọc mã E100G-QSFP28-FR1
Tiền tố E100G chỉ module 100 Gigabit dạng QSFP28. Phần FR1 là chuẩn quang: 100G một làn PAM4, 2 km. Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 100GBASE-FR (PAM4, FEC) |
|---|---|
| Chuẩn IEEE | 802.3cu |
| Dạng module | QSFP28 |
| Bước sóng | 1.311 nm |
| Loại sợi / cáp | Đơn mode (SMF), 2 sợi |
| Khoảng cách tối đa | 2 km |
| Đầu nối | LC |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 100GBASE-FR QSFP28 PAM4 optic, LC, 2km over SMF, FEC enabled |
| Trạng thái | Đang cung cấp |
E100G-QSFP28-FR1 khác gì các mã cùng họ
Cùng thông số với E100G-QSFP28-DR1 ngoại trừ tầm xa 2 km; cùng họ với LR1 10 km. Không dùng cho stacking.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E100G-QSFP28-FR1 | 100GBASE-FR (PAM4, FEC) | Đơn mode (SMF), 2 sợi | 2 km | 0–70 °C | Không | Đang bán |
| E100G-QSFP28-SR4 | 100GBASE-SR4 | Đa mode (MMF) OM4, 8 sợi | 100 m (OM4), 130 m trên OM4/OM5 LazrSPEED | 0–70 °C | Không | Đang bán |
| E100G-QSFP28-SR4-A | 100GBASE-SR4 | Đa mode (MMF) OM4, 8 sợi | 100 m (OM4) | 0–70 °C | Có | Đang bán |
| E100G-QSFP-ESR4 | 100GBASE-ESR4 | Đa mode (MMF) OM4, 8 sợi | 300 m (OM4) | 0–70 °C | Không | EOL |
| E100G-QSFP28-DR1 | 100GBASE-DR (PAM4, FEC) | Đơn mode (SMF), 2 sợi | 500 m | 0–70 °C | Không | Đang bán |
| E100G-QSFP28-LR1 | 100GBASE-LR (PAM4, FEC) | Đơn mode (SMF), 2 sợi | 10 km | 0–70 °C | Không | Đang bán |
| E100G-QSFP28-LR4-LP-10KM | 100GBASE-LR4 | Đơn mode (SMF), 2 sợi | 10 km | 0–70 °C | Không | Đang bán |
| E100G-QSFP28-ER4L | 100GBASE-ER4 Lite | Đơn mode (SMF), 2 sợi | 30 km không FEC; 40 km có FEC | 0–70 °C | Không | Đang bán |

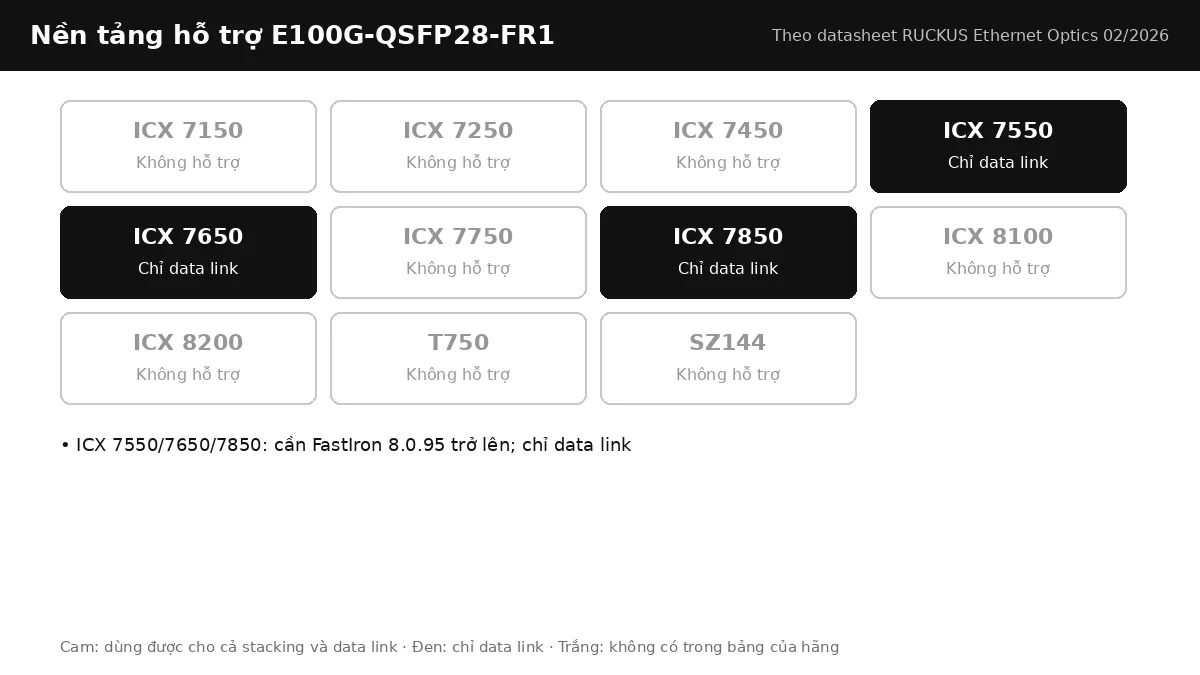

Switch RUCKUS ICX hỗ trợ E100G-QSFP28-FR1
Chỉ dùng cho data link (không stacking) trên ICX 7550, ICX 7650, ICX 7850. Không có trong bảng hỗ trợ của hãng cho ICX 8100, ICX 8200.
- ICX 7550/7650/7850: cần FastIron 8.0.95 trở lên; chỉ data link
Ứng dụng triển khai
Liên kết 100G giữa hai toà nhà trong khuôn viên hoặc giữa hai trung tâm dữ liệu cách dưới 2 km, ví dụ từ core ICX 7850 tới khối máy chủ ở toà nhà khác.
Lưu ý khi chọn và lắp đặt
Hai đầu phải cùng 100GBASE-FR PAM4. Với tuyến ngắn vài chục mét, FR1 vẫn hoạt động nhưng DR1 tiết kiệm hơn.
Lắp đặt và kiểm tra E100G-QSFP28-FR1 trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng QSFP28 khi switch đang chạy, không cần khởi động lại. Dùng dây nhảy LC duplex đúng loại sợi (đơn mode); tháo nắp bụi ngay trước khi cắm và lau đầu connector nếu đã để hở. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao.
Sản phẩm dùng kèm E100G-QSFP28-FR1
Cổng QSFP28 100G có trên ICX7850-32Q, ICX7650-48ZP và ICX7550-48P. Trong cùng tủ, cáp DAC 100G E100G-QSFP-QSFP-P-0101, E100G-QSFP-QSFP-P-0301, E100G-QSFP-QSFP-P-0501 thay được cặp module; tách 4×25G bằng E100G-QSFP-4SFP-P-0101. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
