Cách chọn module quang SFP cho switch RUCKUS ICX — Chọn sai module là lỗi tốn kém vì thường chỉ phát hiện khi đã ra công trường. Bài viết đi theo đúng thứ tự quyết định: chọn dạng chân cắm theo tốc độ, chọn quang học theo sợi và cự ly, rồi mới xét tới cáp đồng và vấn đề hàng không chính hãng.
Bước 1: Dạng chân cắm quyết định bởi tốc độ
Module quang không cắm lẫn giữa các dạng chân cắm khác nhau. Cổng nào nhận dạng nào là do phần cứng switch:
| Dạng | Tốc độ | Thường gặp trên |
|---|---|---|
| SFP | 100 Mb/s – 1 Gb/s | Uplink ICX 8100, cổng quang 1G |
| SFP+ | 10 Gb/s | Uplink ICX 8100-X, ICX 7550 |
| SFP28 | 25 Gb/s | Uplink và stack ICX 8200, cổng ICX 7850 |
| QSFP+ | 40 Gb/s | Uplink ICX 7550, ICX 7650 |
| QSFP28 | 100 Gb/s | Uplink ICX 7650, cổng ICX 7850 |
Hai lưu ý về khả năng tương thích ngược: cổng SFP+ thường nhận được module SFP 1G, và cổng SFP28 thường nhận được module SFP+ 10G. Ngược lại thì không — không thể cắm module 25G vào cổng chỉ hỗ trợ 10G và mong nó chạy 25G.
Cổng QSFP còn có chế độ breakout: một cổng 40G tách thành 4 × 10G, một cổng 100G tách thành 4 × 25G, dùng cáp breakout chuyên dụng như E100G-QSFP-4SFP-P-0101. Đây là cách tăng mật độ cổng tốc độ trung bình mà không cần thêm switch.

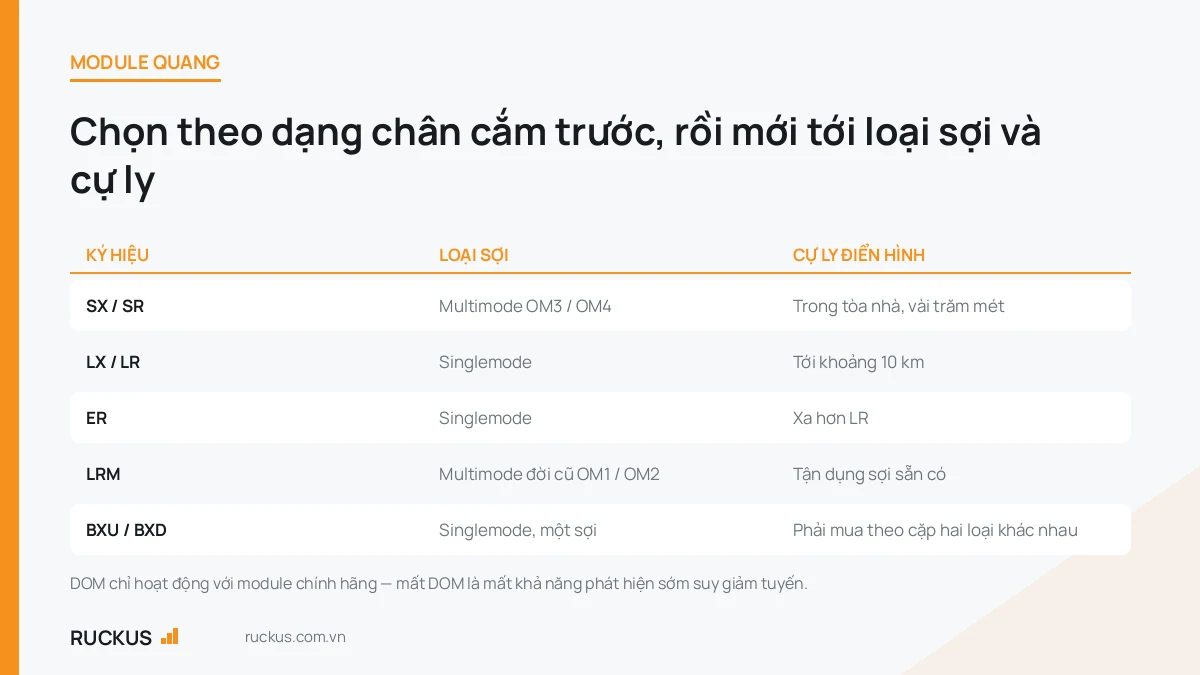

Bước 2: Loại sợi và cự ly
Sau khi biết dạng chân cắm, câu hỏi tiếp theo là sợi quang sẵn có là loại nào. Đây là ràng buộc cứng: module multimode không chạy trên sợi singlemode và ngược lại.
| Ký hiệu | Loại sợi | Cự ly điển hình | Ví dụ mã hàng RUCKUS |
|---|---|---|---|
| SX / SR | Multimode (OM3/OM4) | Trong tòa nhà, vài trăm mét | E1MG-SX-A, 10G-SFPP-SR |

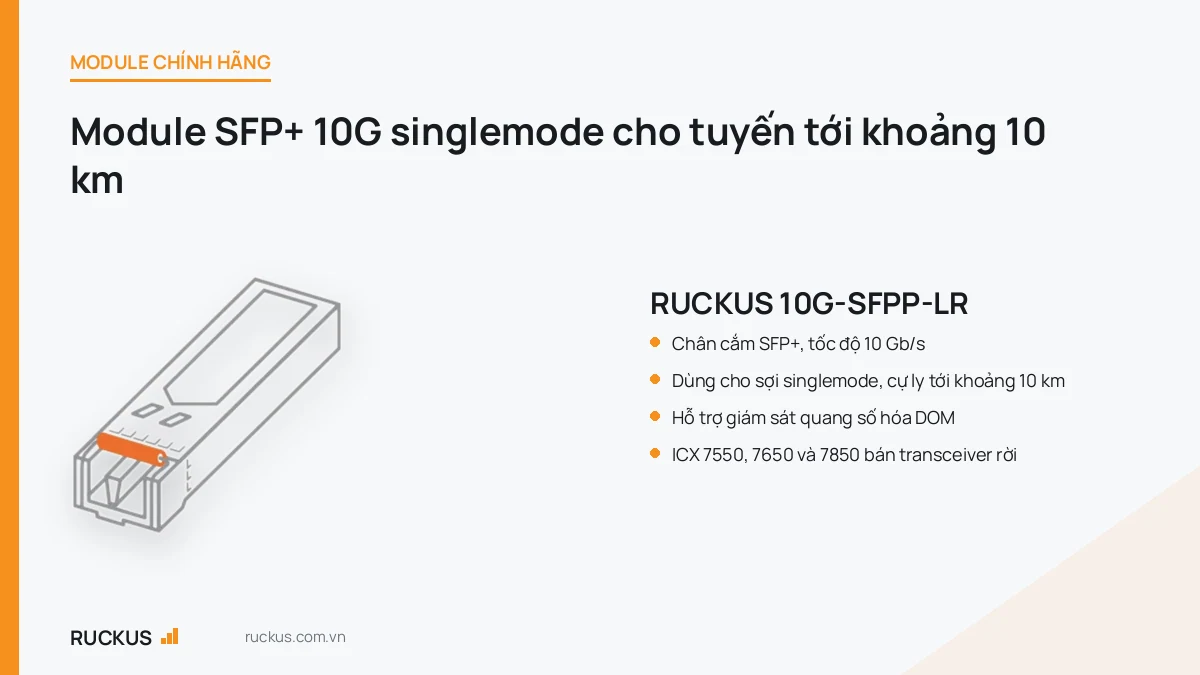

| LX / LR | Singlemode | Tới khoảng 10 km | E1MG-LX-A, 10G-SFPP-LR |
| ER | Singlemode | Cự ly xa hơn LR | E40G-QSFP-ER4 |
| LRM | Multimode đời cũ | Tận dụng sợi OM1/OM2 sẵn có | 10G-SFPP-LRM |
| BXU / BXD | Singlemode, một sợi | Khi chỉ kéo được một sợi | E1MG-BXU-TA và E1MG-BXD-TA |
| TX | Cáp đồng RJ-45 | Ngắn, khi cần cổng đồng ở khe SFP | E1MG-TX-A, 10G-SFPP-TX-LP-A |
Module BiDi phải mua theo cặp. BXU và BXD dùng hai bước sóng ngược nhau trên cùng một sợi, nên hai đầu tuyến phải là hai loại khác nhau. Mua hai module cùng loại là lỗi phổ biến và tuyến sẽ không lên.
Bước 3: Khi nào dùng cáp đồng thay vì module quang
Với các kết nối rất ngắn trong cùng tủ rack — nối stack, nối switch với switch, nối switch với máy chủ — cáp DAC thường rẻ hơn và tiêu thụ điện ít hơn cặp module quang cộng dây nhảy.
- DAC thụ động — không có mạch khuếch đại, dùng cho cự ly rất ngắn, ví dụ 10G-SFPP-TWX-P-0101 dài 1 m hay E25G-SFP28-TWX-P-0301 dài 3 m.
- DAC chủ động — có mạch bù, đi được xa hơn bản thụ động, ví dụ 10G-SFPP-TWX-0501.
- AOC — cáp quang tích hợp sẵn hai đầu module, nhẹ và mềm hơn DAC ở cự ly trung bình, ví dụ E40G-QSFP-QSFP-AOC-1001.
Hạn chế của cả ba loại là chiều dài cố định: không cắt, không nối, không đổi cự ly sau khi mua. Vì vậy phải đo khoảng cách đi dây thực tế trong tủ trước khi đặt hàng, không lấy khoảng cách đường chim bay.
Bước 4: Vấn đề module không chính hãng
Đây là câu hỏi luôn được đặt ra vì chênh lệch giá lớn. Thực tế kỹ thuật:
- Switch ICX không khóa module của bên thứ ba. Module đúng chuẩn thường vẫn hoạt động.
- Nhưng hãng không hỗ trợ xử lý sự cố cho các tuyến dùng module không chính hãng. Khi mở ticket, đây là điều đầu tiên bị hỏi.
- Quan trọng nhất về vận hành: giám sát quang số hóa (DOM) chỉ hoạt động với module chính hãng RUCKUS. Lệnh
optical-monitorsẽ không đọc được nhiệt độ, công suất phát và công suất thu trên module bên thứ ba.
Mất DOM nghĩa là mất khả năng phát hiện sớm suy giảm tuyến quang. Một tuyến đang xuống cấp — do bụi đầu connector, do sợi bị gập, do module sắp hỏng — thể hiện trước hết ở công suất thu giảm dần, rất lâu trước khi tuyến đứt hẳn. Không có DOM, sự cố chỉ lộ ra khi dịch vụ đã gián đoạn.
Khuyến nghị thực dụng: dùng module chính hãng cho các tuyến trục, tuyến giữa các tòa nhà và tuyến khó tiếp cận. Với các tuyến ngắn trong tủ, dễ thay thế và có thiết bị dự phòng, chênh lệch chi phí có thể cân nhắc.
Danh sách kiểm tra trước khi đặt hàng
- Cổng đích là SFP, SFP+, SFP28, QSFP+ hay QSFP28? Kiểm tra trên datasheet của đúng mã switch, không suy đoán theo dòng.
- Sợi sẵn có là multimode hay singlemode? Nếu là multimode thì OM mấy?
- Cự ly thực tế của tuyến là bao nhiêu, đã tính đường đi vòng và dự phòng chưa?
- Tuyến có mấy sợi? Nếu chỉ một sợi thì phải dùng cặp BiDi BXU/BXD.
- Cả hai đầu tuyến dùng module tương thích nhau về bước sóng và tốc độ chưa?
- Switch có bán kèm transceiver không? Với ICX 7550, 7650 và 7850, transceiver bán rời — phải cộng vào dự toán.
Xem danh mục module quang RUCKUS và cáp kết nối RUCKUS, hoặc gửi sơ đồ tuyến để được tư vấn. Về việc chọn tốc độ đường truyền cho hệ thống Wi-Fi, tham khảo thêm Khi nào cần đường truyền Ethernet 2.5GbE, 5GbE hoặc 10GbE?
