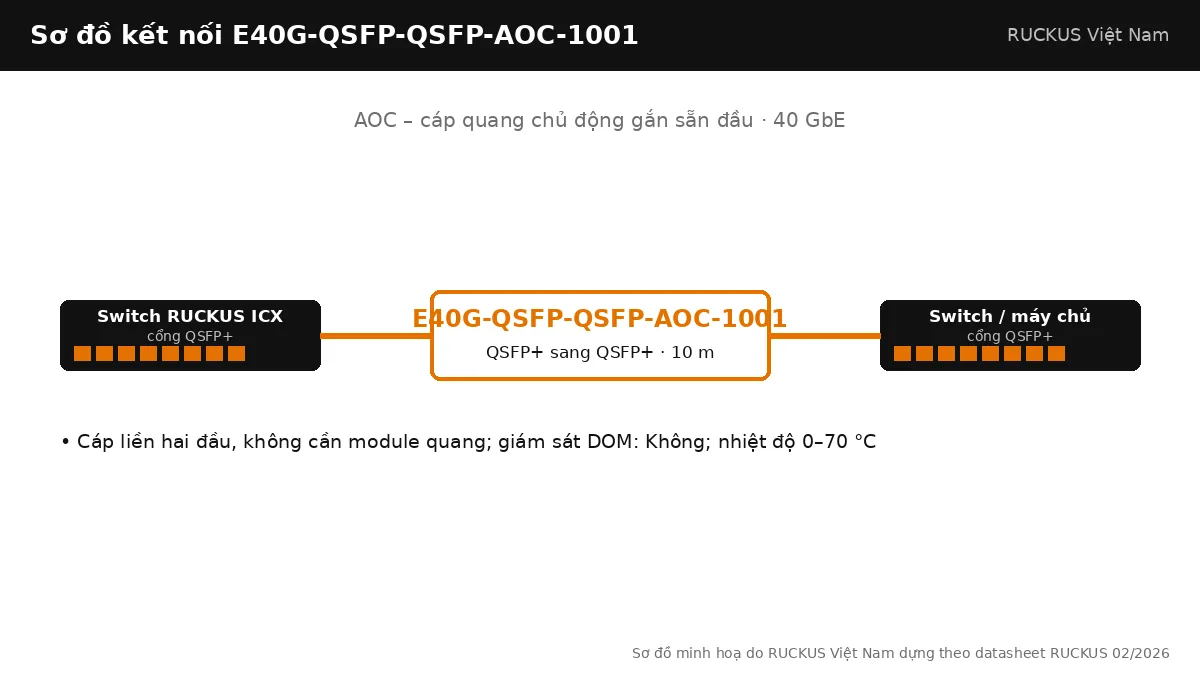

E40G-QSFP-QSFP-AOC-1001 là cáp quang chủ động (AOC) 40 Gbps dài 10 m của RUCKUS với hai đầu QSFP+ gắn sẵn, thay cho cặp module SR4 và cáp MTP khi hai switch cách nhau trong khoảng 5–10 m. Hỗ trợ stacking trên ICX 7550, 7650, 7750, 7850.
Thông số theo hãng sản xuất
| Loại cáp | AOC – cáp quang chủ động gắn sẵn đầu |
|---|---|
| Tốc độ | 40 GbE |
| Chuẩn IEEE | Không nêu |
| Đầu nối | QSFP+ sang QSFP+ |
| Chiều dài | 10 m |
| Giám sát DOM | Không |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Mô tả theo hãng sản xuất | 40GE Direct Attach QSFP+ to QSFP+ Active Optical Cable, 10m, 1-pack |
| Trạng thái | Đang cung cấp |
E40G-QSFP-QSFP-AOC-1001 khác gì các mã cùng họ
Khác cáp DAC đồng ở lõi quang nhẹ, mỏng và đi xa hơn (10 m so với tối đa 5 m). Trên ICX 7450 chỉ data link. Khi cần trên 10 m, chuyển sang E40G-QSFP-SR4 với cáp MTP tới 150 m.
| Mã | Loại | Đầu nối | Chiều dài | Stacking |
|---|---|---|---|---|
| E40G-QSFP-QSFP-AOC-1001 | AOC – cáp quang chủ động gắn sẵn đầu | QSFP+ sang QSFP+ | 10 m | ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| 40G-QSFP-C-00501 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 0,5 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-C-0101 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 1 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-C-0501 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 5 m | Chỉ data link |
| E40G-QSFP-QSFP-P-0101 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 1 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-P-0301 | DAC thụ động (passive copper) | QSFP+ sang QSFP+ | 3 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-C-0101 | DAC chủ động (active copper) | QSFP+ sang QSFP+ | 1 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-C-0301 | DAC chủ động (active copper) | QSFP+ sang QSFP+ | 3 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
| E40G-QSFP-QSFP-C-0501 | DAC chủ động (active copper) | QSFP+ sang QSFP+ | 5 m | ICX 7450, ICX 7550, ICX 7650, ICX 7750, ICX 7850 |
Switch RUCKUS ICX hỗ trợ E40G-QSFP-QSFP-AOC-1001

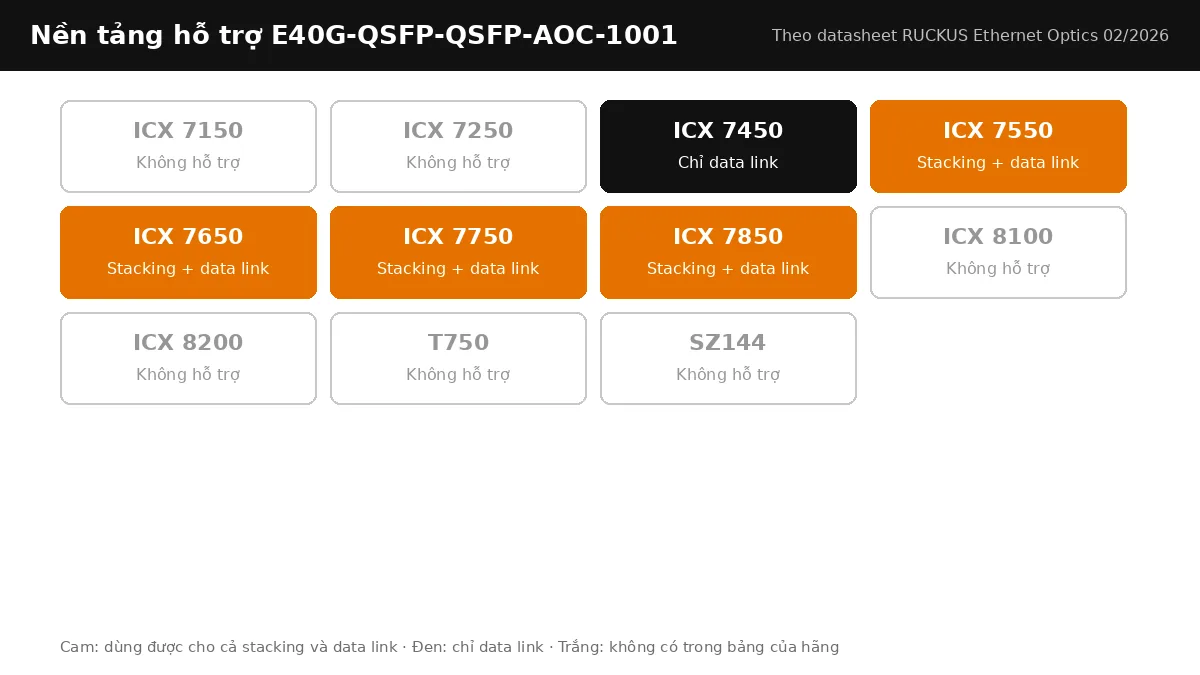

Dùng được cho cả stacking và data link trên ICX 7550, ICX 7650, ICX 7750, ICX 7850. Chỉ dùng cho data link (không stacking) trên ICX 7450. Không có trong bảng hỗ trợ của hãng cho ICX 8100, ICX 8200.
Ứng dụng triển khai
Stack ICX 7650 giữa hai tủ cách 2–3 tủ trong phòng máy; nối ICX 7850 với khối máy chủ 40G ở dãy tủ đối diện.
Lưu ý khi chọn và lắp đặt
AOC không tháo được đầu nối; nếu phải luồn qua ống nhỏ hãy dùng module SR4 và cáp MTP rời.
Lắp đặt và kiểm tra E40G-QSFP-QSFP-AOC-1001
Cáp QSFP+ thay nóng được: cắm hai đầu khi switch đang chạy; giữ bán kính uốn tối thiểu theo nhà sản xuất và không bó chặt cùng dây nguồn. Cáp chủ động có mạch điện tử trong đầu nối, lấy nguồn từ cổng; nếu show media không nhận cáp, thử đổi đầu hoặc cổng khác trước khi kết luận cáp hỏng. Dùng cho stacking: cấu hình cổng stack trước, cắm cáp theo sơ đồ vòng (ring) để có đường dự phòng, kiểm tra bằng show stack. Ghi nhãn hai đầu cáp bằng tên switch và số cổng; với tủ có nhiều cáp cùng chiều dài, nhãn là cách duy nhất truy vết khi bảo trì.
Sản phẩm dùng kèm E40G-QSFP-QSFP-AOC-1001
Cổng QSFP+ 40G có trên ICX7550-24P, ICX7550-48P, ICX7650-48ZP; cổng QSFP28 của ICX7850-32Q chạy được 40G. Vượt 10 m: module E40G-QSFP-SR4 với cáp MTP đa mode (150 m) hoặc E40G-QSFP-LR4 trên đơn mode (10 km). Xem thêm toàn bộ cáp kết nối RUCKUS, bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và bài Hướng dẫn cấu hình switch RUCKUS ICX lần đầu.
Cần báo giá E40G-QSFP-QSFP-AOC-1001 hoặc chọn chiều dài phù hợp tủ rack, gửi sơ đồ vị trí thiết bị qua trang liên hệ RUCKUS Việt Nam; RUCKUS Việt Nam đối chiếu bảng hỗ trợ stacking của hãng trước khi báo giá.
