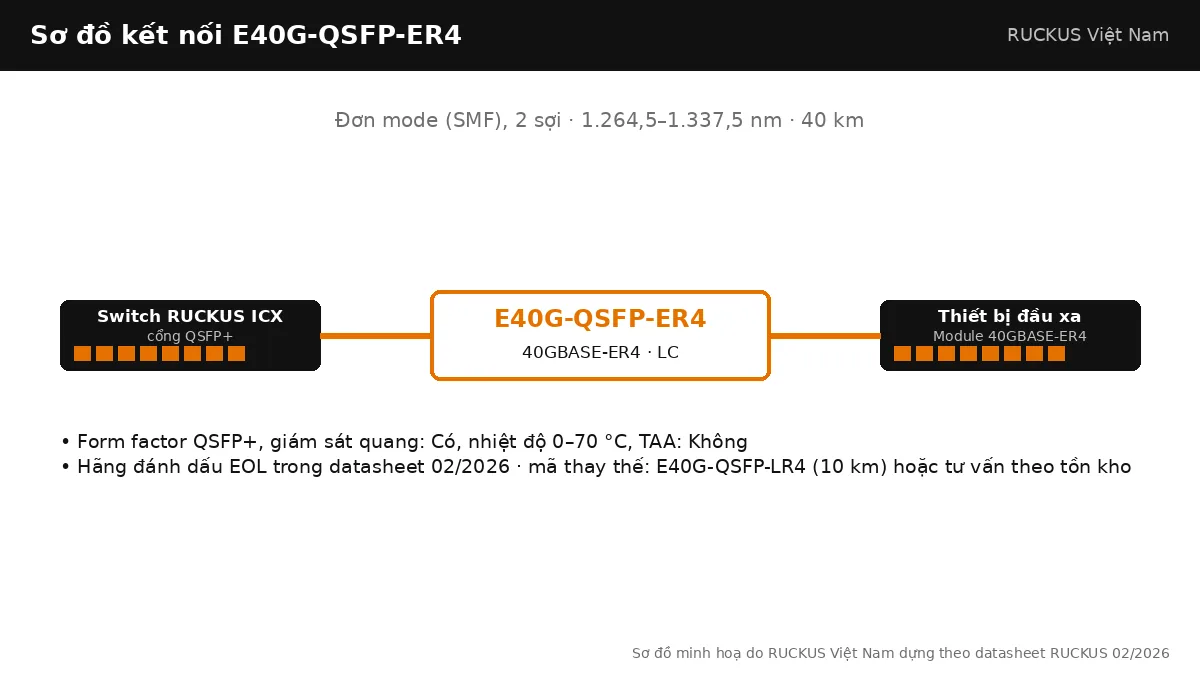

E40G-QSFP-ER4 là module QSFP+ 40 Gbps đơn mode tầm xa 40 km của RUCKUS, đầu LC, có giám sát quang. Datasheet 02/2026 đã đánh dấu EOL nên chỉ còn cung cấp theo tồn kho.
Cách đọc mã E40G-QSFP-ER4
Tiền tố E40G-QSFP chỉ module QSFP+ 40 Gigabit. Phần ER4 là chuẩn quang: extended reach 40 km. Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 40GBASE-ER4 |
|---|---|
| Chuẩn IEEE | 802.3ba |
| Dạng module | QSFP+ |
| Bước sóng | 1.264,5–1.337,5 nm |
| Loại sợi / cáp | Đơn mode (SMF), 2 sợi |
| Khoảng cách tối đa | 40 km |
| Đầu nối | LC |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 40GBASE-ER4 QSFP+ optic (LC), for up to 40Km over SMF |
| Trạng thái | EOL (hãng ngừng cung cấp, còn theo tồn kho); thay bằng E40G-QSFP-LR4 (10 km) hoặc tư vấn theo tồn kho |
E40G-QSFP-ER4 khác gì các mã cùng họ
Cùng họ với E40G-QSFP-LR4 nhưng công suất phát cao hơn để đi 40 km thay vì 10 km. Hỗ trợ stacking trên ICX 7550/7650/7750/7850 và chỉ data link trên ICX 7450.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E40G-QSFP-ER4 | 40GBASE-ER4 | Đơn mode (SMF), 2 sợi | 40 km | 0–70 °C | Không | EOL |
| E40G-QSFP-SR4 | 40GBASE-SR4 | Đa mode (MMF) OM3/OM4, 8 sợi | 100 m (OM3), 150 m (OM4), 215 m trên OM4/OM5 LazrSPEED | 0–70 °C | Không | Đang bán |
| E40G-QSFP-SR4-INT | 40GBASE-SR4 (tương thích 10GBASE-SR, breakout 4×10G) | Đa mode (MMF) OM3/OM4 | 100 m (OM3), 150 m (OM4) | 0–70 °C | Không | Đang bán |
| E40G-QSFP-LR4 | 40GBASE-LR4 | Đơn mode (SMF), 2 sợi | 10 km | 0–70 °C | Không | Đang bán |
| E40G-QSFP-LR4-A | 40GBASE-LR4 | Đơn mode (SMF), 2 sợi | 10 km | 0–70 °C | Có | Đang bán |
| E40G-QSFP-LR4-INT | 40GBASE-LR4 (tương thích 10GBASE-LR, breakout 4×10G) | Đơn mode (SMF), 8 sợi | 10 km | 0–70 °C | Không | Đang bán |
| E40G-QSFP-SR-BIDI | 40GBASE-SR BiDi | Đa mode (MMF) OM3/OM4, 2 sợi | 100 m (OM3), 150 m (OM4), 200 m OM5 và 210 m OM5 LazrSPEED | 0–70 °C | Không | EOL |
Switch RUCKUS ICX hỗ trợ E40G-QSFP-ER4
Dùng được cho cả stacking và data link trên ICX 7550, ICX 7650, ICX 7750, ICX 7850. Chỉ dùng cho data link (không stacking) trên ICX 7450. Không có trong bảng hỗ trợ của hãng cho ICX 8100, ICX 8200.
Ứng dụng triển khai
Liên kết 40G giữa hai cơ sở cách 10–40 km trên tuyến đơn mode thuê riêng. Với tuyến dài, phải tính suy hao thực tế và cân nhắc bộ suy hao khi hai đầu quá gần.
Lưu ý khi chọn và lắp đặt
Vì EOL, hãy hỏi tồn kho trước khi thiết kế; nếu không còn hàng, phương án là thuê thêm dịch vụ truyền dẫn hoặc dùng 100G E100G-QSFP28-ER4L (40 km) trên ICX 7550/7650/7850 nếu cổng hỗ trợ 100G. Datasheet RUCKUS Ethernet Optics phát hành 02/2026 đánh dấu E40G-QSFP-ER4 là EOL; RUCKUS Việt Nam cung cấp theo tồn kho và tư vấn mã thay thế E40G-QSFP-LR4 (10 km) hoặc tư vấn theo tồn kho.
Lắp đặt và kiểm tra E40G-QSFP-ER4 trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng QSFP+ khi switch đang chạy, không cần khởi động lại. Dùng dây nhảy LC duplex đúng loại sợi (đơn mode); tháo nắp bụi ngay trước khi cắm và lau đầu connector nếu đã để hở. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao. Khi dùng cho stacking, cấu hình cổng stack trước rồi mới cắm cáp; show stack xác nhận thành viên và đường dự phòng. Với mã EOL, giữ lại một chiếc dự phòng cho mỗi tuyến đang chạy hoặc lên kế hoạch đổi cả hai đầu sang E40G-QSFP-LR4 (10 km) hoặc tư vấn theo tồn kho trong lần bảo trì gần nhất.
Sản phẩm dùng kèm E40G-QSFP-ER4
Cổng QSFP+ 40G là uplink/stacking của ICX7550-24P, ICX7550-48P, ICX7650-48ZP; cổng QSFP28 trên ICX7850-32Q cũng chạy 40G. Trong cùng tủ, cáp DAC E40G-QSFP-QSFP-P-0101 (1 m), E40G-QSFP-QSFP-P-0301 (3 m) hoặc AOC E40G-QSFP-QSFP-AOC-1001 (10 m) là lựa chọn rẻ hơn. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
