E40G-QSFP-SR4-INT là module QSFP+ 40G đa mode có khả năng tách thành 4 đường 10GBASE-SR (breakout), cho phép một cổng QSFP+ trên ICX 7550/7650/7750/7850 nối tới bốn thiết bị 10G đa mode khác nhau qua cáp MTP-to-4×LC.
Cách đọc mã E40G-QSFP-SR4-INT
Tiền tố E40G-QSFP chỉ module QSFP+ 40 Gigabit. Phần SR4 là chuẩn quang: short reach 4 làn song song trên cáp MTP. Hậu tố: INT: tương thích và tách được thành 4 đường 10G. Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 40GBASE-SR4 (tương thích 10GBASE-SR, breakout 4×10G) |
|---|---|
| Chuẩn IEEE | 802.3ba |
| Dạng module | QSFP+ |
| Bước sóng | 850 nm |
| Loại sợi / cáp | Đa mode (MMF) OM3/OM4 |
| Khoảng cách tối đa | 100 m (OM3), 150 m (OM4) |
| Đầu nối | MTP/MPO 1×8 hoặc 1×12 |
| Giám sát quang (DOM) | Có |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 40GBASE-SR4 QSFP+ optic (MTP 1x8 or 1x12), 100m over MMF, compatible with 10GBASE-SR, 10G breakout-capable |
| Trạng thái | Đang cung cấp |
E40G-QSFP-SR4-INT khác gì các mã cùng họ
Khác E40G-QSFP-SR4 tiêu chuẩn ở khả năng breakout và tương thích 10GBASE-SR; đổi lại chỉ được hỗ trợ cho data link, không dùng cho stacking, và không có trong bảng của ICX 7450.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E40G-QSFP-SR4-INT | 40GBASE-SR4 (tương thích 10GBASE-SR, breakout 4×10G) | Đa mode (MMF) OM3/OM4 | 100 m (OM3), 150 m (OM4) | 0–70 °C | Không | Đang bán |
| E40G-QSFP-SR4 | 40GBASE-SR4 | Đa mode (MMF) OM3/OM4, 8 sợi | 100 m (OM3), 150 m (OM4), 215 m trên OM4/OM5 LazrSPEED | 0–70 °C | Không | Đang bán |
| E40G-QSFP-LR4 | 40GBASE-LR4 | Đơn mode (SMF), 2 sợi | 10 km | 0–70 °C | Không | Đang bán |
| E40G-QSFP-LR4-A | 40GBASE-LR4 | Đơn mode (SMF), 2 sợi | 10 km | 0–70 °C | Có | Đang bán |
| E40G-QSFP-LR4-INT | 40GBASE-LR4 (tương thích 10GBASE-LR, breakout 4×10G) | Đơn mode (SMF), 8 sợi | 10 km | 0–70 °C | Không | Đang bán |
| E40G-QSFP-ER4 | 40GBASE-ER4 | Đơn mode (SMF), 2 sợi | 40 km | 0–70 °C | Không | EOL |
| E40G-QSFP-SR-BIDI | 40GBASE-SR BiDi | Đa mode (MMF) OM3/OM4, 2 sợi | 100 m (OM3), 150 m (OM4), 200 m OM5 và 210 m OM5 LazrSPEED | 0–70 °C | Không | EOL |

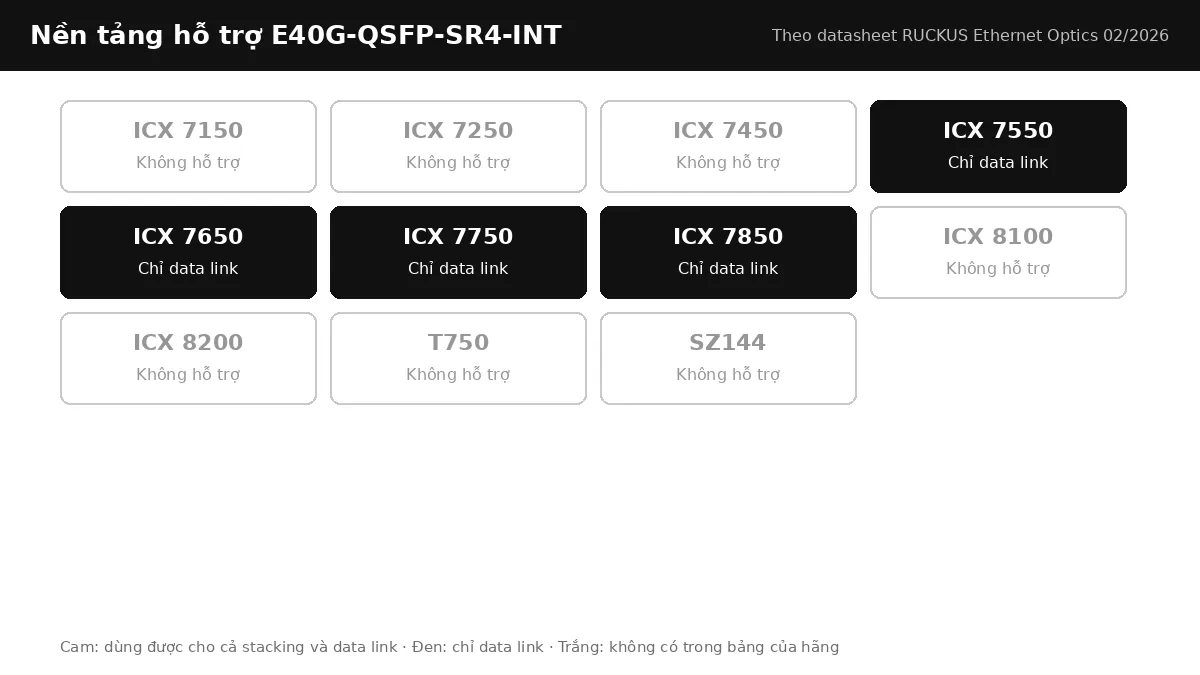

Switch RUCKUS ICX hỗ trợ E40G-QSFP-SR4-INT
Chỉ dùng cho data link (không stacking) trên ICX 7550, ICX 7650, ICX 7750, ICX 7850. Không có trong bảng hỗ trợ của hãng cho ICX 8100, ICX 8200.
Ứng dụng triển khai
Tận dụng cổng 40G của ICX 7650 để cấp 4 uplink 10G cho 4 switch access ICX 8100-X, hoặc nối 4 máy chủ 10G SFP+ vào một cổng QSFP+ của core ICX 7850 khi cổng SFP+ đã hết.
Lưu ý khi chọn và lắp đặt
Đầu xa của mỗi nhánh 10G phải là module 10GBASE-SR (ví dụ 10G-SFPP-SR-S). Cấu hình breakout phải bật trên switch theo hướng dẫn FastIron cho từng dòng.
Lắp đặt và kiểm tra E40G-QSFP-SR4-INT trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng QSFP+ khi switch đang chạy, không cần khởi động lại. Cáp MTP/MPO phải đúng polarity (thường Type B cho 4 làn song song) và đúng số sợi (8 hoặc 12); lau đầu MTP bằng dụng cụ chuyên dụng vì mỗi hạt bụi trên một trong 8 lõi làm một làn mất link. Sau khi cắm, lệnh show media trên FastIron liệt kê module đã nhận; show optic <cổng> đọc nhiệt độ, công suất phát và thu. Đối chiếu công suất thu với dải trong bảng thông số: thấp hơn ngưỡng là tuyến suy hao quá lớn, cao hơn ngưỡng trên là hai đầu quá gần cần bộ suy hao.
Sản phẩm dùng kèm E40G-QSFP-SR4-INT
Cổng QSFP+ 40G là uplink/stacking của ICX7550-24P, ICX7550-48P, ICX7650-48ZP; cổng QSFP28 trên ICX7850-32Q cũng chạy 40G. Trong cùng tủ, cáp DAC E40G-QSFP-QSFP-P-0101 (1 m), E40G-QSFP-QSFP-P-0301 (3 m) hoặc AOC E40G-QSFP-QSFP-AOC-1001 (10 m) là lựa chọn rẻ hơn. Mỗi nhánh 10G ở đầu xa dùng 10G-SFPP-SR-S (đa mode) hoặc 10G-SFPP-LR-S (đơn mode). Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
Cần báo giá E40G-QSFP-SR4-INT hoặc kiểm tra tương thích với switch đang dùng, gửi mã switch và sơ đồ đấu nối qua trang liên hệ RUCKUS Việt Nam; kỹ thuật RUCKUS Việt Nam đối chiếu bảng hỗ trợ của hãng trước khi báo giá.
