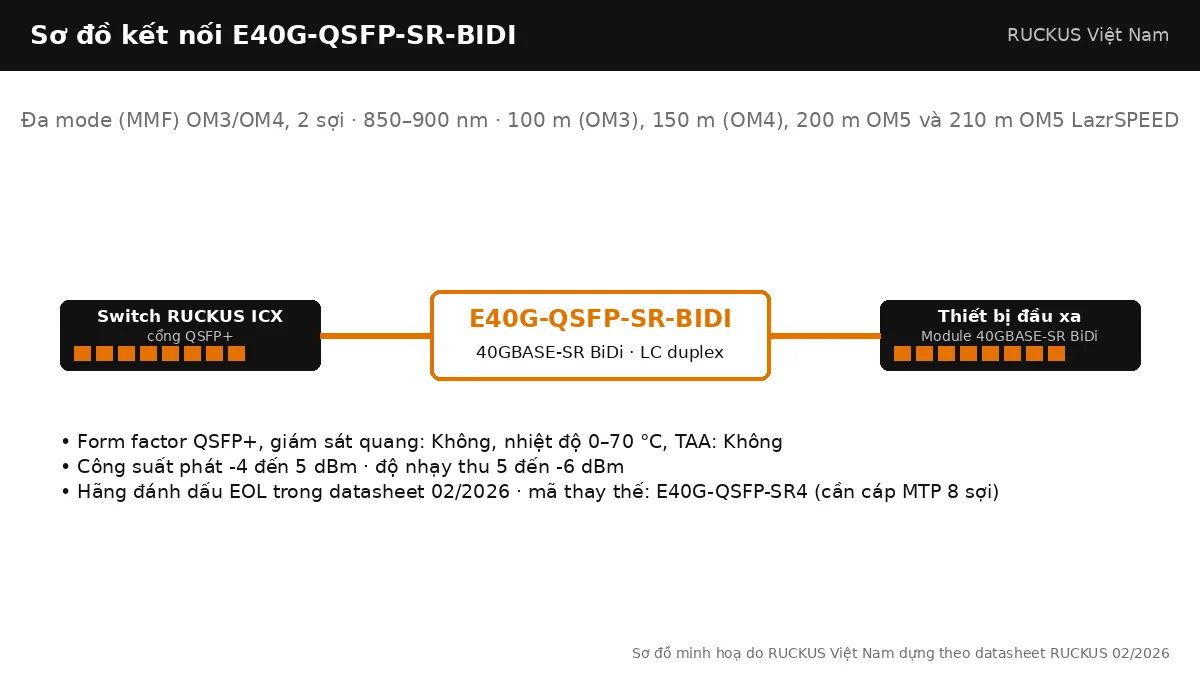

E40G-QSFP-SR-BIDI là module QSFP+ 40 Gbps đa mode chạy trên cặp sợi LC duplex thông thường thay vì cáp MTP 8 sợi, nhờ truyền hai chiều trên hai bước sóng 850–900 nm. Mã này cho phép nâng tuyến 10G LC sẵn có lên 40G mà không kéo lại cáp. Datasheet 02/2026 đánh dấu EOL.
Cách đọc mã E40G-QSFP-SR-BIDI
Tiền tố E40G-QSFP chỉ module QSFP+ 40 Gigabit. Phần SR là chuẩn quang: short reach 850 nm đa mode. Hậu tố: BIDI: hai chiều trên hai sợi LC bằng hai bước sóng. Datasheet quy định: mã không ghi dải nhiệt là 0–70 °C; "industrial temperature" là -40 đến 85 °C; "8-pack" là gói 8 chiếc; TAA là yêu cầu xuất xứ cho mua sắm chính phủ Mỹ. Bảo hành theo chính sách bảo hành giới hạn tiêu chuẩn của switch RUCKUS.
Thông số theo hãng sản xuất
| Chuẩn | 40GBASE-SR BiDi |
|---|---|
| Chuẩn IEEE | 802.3ba |
| Dạng module | QSFP+ |
| Bước sóng | 850–900 nm |
| Loại sợi / cáp | Đa mode (MMF) OM3/OM4, 2 sợi |
| Khoảng cách tối đa | 100 m (OM3), 150 m (OM4), 200 m OM5 và 210 m OM5 LazrSPEED |
| Đầu nối | LC duplex |
| Giám sát quang (DOM) | Không |
| Nhiệt độ vận hành | 0–70 °C |
| Tuân thủ TAA | Không |
| Công suất phát (TX) | -4 đến 5 dBm |
| Độ nhạy thu (RX) | 5 đến -6 dBm |
| Bảo hành | Theo bảo hành giới hạn tiêu chuẩn của switch RUCKUS (datasheet) |
| Mô tả theo hãng sản xuất | 40GbE SR QSFP+ optic (LC), bidirectional, 100m over OM3 MMF |
| Trạng thái | EOL (hãng ngừng cung cấp, còn theo tồn kho); thay bằng E40G-QSFP-SR4 (cần cáp MTP 8 sợi) |
E40G-QSFP-SR-BIDI khác gì các mã cùng họ
Khác E40G-QSFP-SR4 ở đầu nối LC 2 sợi (SR4 cần MTP 8 sợi) và không có giám sát quang. Hỗ trợ stacking trên ICX 7550/7650/7750/7850, data link trên ICX 7450.
| Mã | Chuẩn | Sợi | Khoảng cách | Nhiệt độ | TAA | Trạng thái |
|---|---|---|---|---|---|---|
| E40G-QSFP-SR-BIDI | 40GBASE-SR BiDi | Đa mode (MMF) OM3/OM4, 2 sợi | 100 m (OM3), 150 m (OM4), 200 m OM5 và 210 m OM5 LazrSPEED | 0–70 °C | Không | EOL |
| E40G-QSFP-SR4 | 40GBASE-SR4 | Đa mode (MMF) OM3/OM4, 8 sợi | 100 m (OM3), 150 m (OM4), 215 m trên OM4/OM5 LazrSPEED | 0–70 °C | Không | Đang bán |
| E40G-QSFP-SR4-INT | 40GBASE-SR4 (tương thích 10GBASE-SR, breakout 4×10G) | Đa mode (MMF) OM3/OM4 | 100 m (OM3), 150 m (OM4) | 0–70 °C | Không | Đang bán |
| E40G-QSFP-LR4 | 40GBASE-LR4 | Đơn mode (SMF), 2 sợi | 10 km | 0–70 °C | Không | Đang bán |
| E40G-QSFP-LR4-A | 40GBASE-LR4 | Đơn mode (SMF), 2 sợi | 10 km | 0–70 °C | Có | Đang bán |
| E40G-QSFP-LR4-INT | 40GBASE-LR4 (tương thích 10GBASE-LR, breakout 4×10G) | Đơn mode (SMF), 8 sợi | 10 km | 0–70 °C | Không | Đang bán |
| E40G-QSFP-ER4 | 40GBASE-ER4 | Đơn mode (SMF), 2 sợi | 40 km | 0–70 °C | Không | EOL |

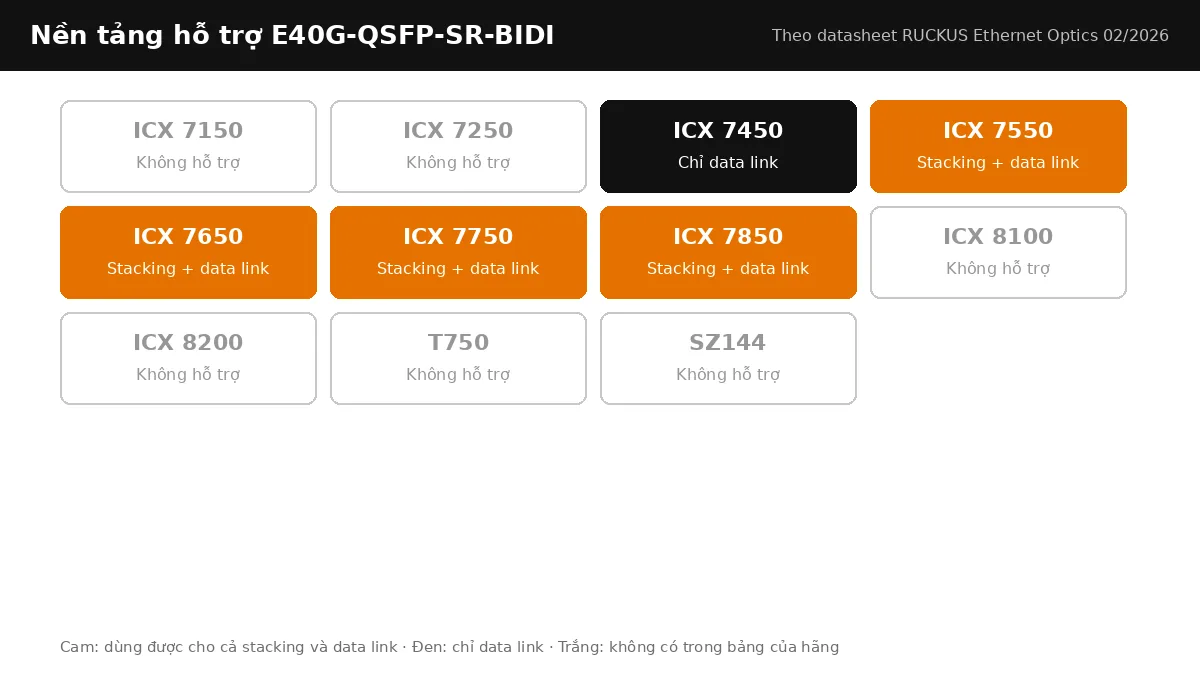

Switch RUCKUS ICX hỗ trợ E40G-QSFP-SR-BIDI
Dùng được cho cả stacking và data link trên ICX 7550, ICX 7650, ICX 7750, ICX 7850. Chỉ dùng cho data link (không stacking) trên ICX 7450. Không có trong bảng hỗ trợ của hãng cho ICX 8100, ICX 8200.
Ứng dụng triển khai
Nâng cấp uplink 10G lên 40G giữa hai switch ICX trong toà nhà khi cáp OM3/OM4 LC duplex đã có sẵn; stacking ICX 7650 giữa hai tủ cách 20–100 m.
Lưu ý khi chọn và lắp đặt
Đã EOL, chỉ còn theo tồn kho. Mã hiện hành cùng ý tưởng dùng LC 2 sợi là E40G-QSFP-SR-SWLC (SWDM4, 400 m OM4) nhưng chỉ hỗ trợ data link trên ICX 7550 và 7850. Datasheet RUCKUS Ethernet Optics phát hành 02/2026 đánh dấu E40G-QSFP-SR-BIDI là EOL; RUCKUS Việt Nam cung cấp theo tồn kho và tư vấn mã thay thế E40G-QSFP-SR4 (cần cáp MTP 8 sợi).
Lắp đặt và kiểm tra E40G-QSFP-SR-BIDI trên switch ICX
Module RUCKUS thay nóng được (hot-swappable theo datasheet): cắm vào cổng QSFP+ khi switch đang chạy, không cần khởi động lại. Dùng dây nhảy LC duplex đúng loại sợi (đa mode); tháo nắp bụi ngay trước khi cắm và lau đầu connector nếu đã để hở. Lệnh show media trên FastIron xác nhận module đã được nhận diện; mã này không có DOM nên kiểm tra tuyến bằng máy đo công suất quang hoặc OTDR trước khi đấu nối. Khi dùng cho stacking, cấu hình cổng stack trước rồi mới cắm cáp; show stack xác nhận thành viên và đường dự phòng. Với mã EOL, giữ lại một chiếc dự phòng cho mỗi tuyến đang chạy hoặc lên kế hoạch đổi cả hai đầu sang E40G-QSFP-SR4 (cần cáp MTP 8 sợi) trong lần bảo trì gần nhất.
Sản phẩm dùng kèm E40G-QSFP-SR-BIDI
Cổng QSFP+ 40G là uplink/stacking của ICX7550-24P, ICX7550-48P, ICX7650-48ZP; cổng QSFP28 trên ICX7850-32Q cũng chạy 40G. Trong cùng tủ, cáp DAC E40G-QSFP-QSFP-P-0101 (1 m), E40G-QSFP-QSFP-P-0301 (3 m) hoặc AOC E40G-QSFP-QSFP-AOC-1001 (10 m) là lựa chọn rẻ hơn. Xem thêm toàn bộ module quang RUCKUS, cách thiết kế stack trong bài Stacking switch RUCKUS ICX là gì? Cách thiết kế stack đúng chuẩn và tổng quan các dòng switch trong bài Switch RUCKUS ICX là gì? Toàn cảnh ICX 8100, 8200, 7550, 7650 và 7850.
Cần báo giá E40G-QSFP-SR-BIDI hoặc kiểm tra tương thích với switch đang dùng, gửi mã switch và sơ đồ đấu nối qua trang liên hệ RUCKUS Việt Nam; kỹ thuật RUCKUS Việt Nam đối chiếu bảng hỗ trợ của hãng trước khi báo giá.
