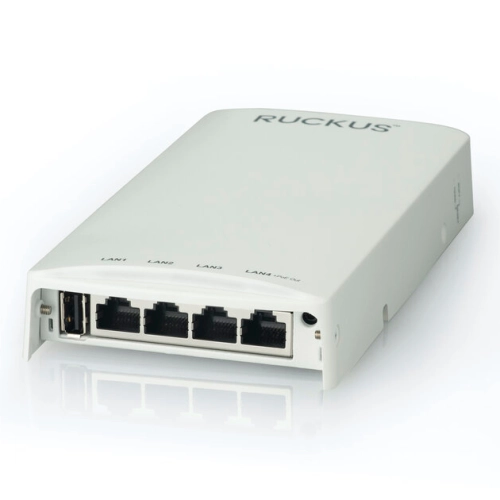

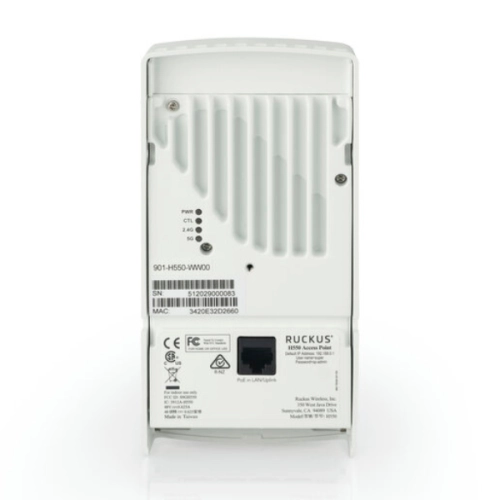

RUCKUS H550-WW00 là access point Wi-Fi 6 gắn tường tích hợp switch năm cổng và gateway IoT, trong đó một cổng LAN có khả năng cấp PoE Out theo chuẩn 802.3af khi nguồn vào đáp ứng yêu cầu. Thiết bị phù hợp phòng khách sạn, căn hộ dịch vụ, ký túc xá và không gian lưu trú cần kết nối đồng thời Wi-Fi, IPTV, điện thoại IP, camera hoặc thiết bị IoT.
Điểm phân biệt quan trọng: mã H550-WW00 sử dụng PoE Out 802.3af có cơ chế chuẩn, trong khi H550-WW02 sử dụng PoE thụ động 48V. Hai mã có cùng phần Wi-Fi 6 2x2:2, tốc độ 1.774 Mbps, bốn cổng LAN và IoT BLE/Zigbee, nhưng không được thay thế cho nhau nếu chưa kiểm tra loại nguồn mà thiết bị đầu cuối yêu cầu.
H550-WW00 hội tụ hạ tầng phòng như thế nào?
Một phòng khách sạn truyền thống có thể cần ổ cắm mạng cho IPTV, điện thoại, bàn làm việc, minibar, camera hoặc thiết bị điều khiển. Nếu mỗi dịch vụ dùng thiết bị và nguồn riêng, số cáp, adapter và điểm bảo trì tăng nhanh. H550-WW00 đưa Wi-Fi, switch LAN, IoT và PoE Out vào cùng wall plate, giúp giảm thiết bị rời tại phòng.
Thiết kế này đặc biệt hữu ích khi điện thoại IP hoặc camera hỗ trợ nhận nguồn 802.3af. AP vừa cung cấp dữ liệu vừa cấp điện cho endpoint từ một cổng, miễn là uplink của H550 được cấp nguồn đủ. Khi nguồn vào chỉ ở mức thấp, các cổng LAN có thể vẫn hoạt động nhưng PoE Out bị vô hiệu theo bảng cấu hình nguồn của hãng.
Thông số chính cần biết về H550-WW00
- Wi-Fi 6 2x2:2 hai băng tần: 2,4 GHz và 5 GHz hoạt động đồng thời.
- Tốc độ PHY tối đa 1.774 Mbps: 574 Mbps + 1.200 Mbps.
- Tối đa 512 client liên kết: dư địa lớn cho một phòng hoặc cụm sử dụng, nhưng không phải mức client hoạt động được khuyến nghị.
- Năm cổng Gigabit: một uplink PoE In và bốn cổng LAN xuống.
- Một cổng PoE Out 802.3af: thuộc biến thể XX00/WW00, yêu cầu nguồn vào đủ công suất.
- BLE và Zigbee hoạt động đồng thời: hỗ trợ khóa, cảm biến và ứng dụng IoT tương thích.
- BeamFlex+, ChannelFly, SmartMesh: cung cấp các cơ chế tối ưu WLAN của RUCKUS trong thiết kế gắn tường.
PoE Out 802.3af tạo lợi ích gì?
802.3af là cơ chế PoE tiêu chuẩn có quá trình nhận diện và phân loại thiết bị nhận nguồn. Điều này phù hợp với điện thoại IP, camera hoặc endpoint tuân thủ chuẩn, giúp dự án dễ kiểm soát tương thích hơn so với nguồn thụ động. Tuy vậy, vẫn cần đối chiếu công suất tiêu thụ, dây cáp và danh sách thiết bị được phê duyệt.
PoE Out không phải nguồn điện miễn phí. Công suất được lấy từ nguồn vào H550, vì vậy switch cấp nguồn phải đủ chuẩn và ngân sách. Theo tài liệu H550, khi dùng 802.3af hoặc 802.3at làm nguồn vào, PSE Out bị tắt; để bật PoE Out cần chế độ nguồn công suất cao hơn như 802.3bt/uPoE/PoH theo cấu hình hỗ trợ.
Cách phân bổ bốn cổng LAN trong phòng
Cổng cho IPTV
IPTV có thể được đặt vào VLAN riêng, áp dụng multicast và QoS phù hợp. Không nên cho set-top box nằm chung mạng với thiết bị khách nếu hệ thống nội dung yêu cầu kiểm soát.
Cổng PoE cho điện thoại hoặc camera
H550-WW00 có thể cấp 802.3af cho một endpoint tương thích khi nguồn vào đủ. Cần kiểm tra công suất tối đa và chiều dài cáp từ AP đến thiết bị; không cam kết dựa trên tên chuẩn mà bỏ qua tải thực tế.
Cổng dữ liệu cho bàn làm việc và thiết bị phòng
Các cổng còn lại có thể phục vụ máy tính, hệ thống điều khiển, minibar hoặc thiết bị quản lý phòng. Mỗi cổng có thể được gán VLAN/chính sách theo thiết kế, giúp tách dịch vụ trong cùng wall plate.
H550-WW00 trong kiến trúc khách sạn và MDU
Trong khách sạn, AP trong phòng nên được liên kết với thông tin phòng, portal hoặc hệ thống xác thực phù hợp. Trong căn hộ, cư dân cần miền mạng riêng để thiết bị cá nhân giao tiếp trong căn nhưng không nhìn thấy hàng xóm. H550-WW00 cung cấp lớp vật lý; controller, DPSK, VLAN và gateway thực hiện phần chính sách.
BLE/Zigbee có thể hỗ trợ khóa, cảm biến cửa, nhiệt độ hoặc beacon, nhưng khả năng tích hợp phụ thuộc nền tảng và nhà sản xuất thiết bị. Không nên quảng cáo H550 như một bộ điều khiển tự động cho mọi IoT nếu chưa kiểm chứng tương thích.
So sánh H550-WW00 với H350, H550-WW02 và H670
H350 có hai cổng LAN và không có PoE Out, phù hợp phòng đơn giản. H550-WW00 có bốn LAN và PoE Out 802.3af cho endpoint chuẩn. H550-WW02 dùng PoE thụ động 48V cho thiết bị chuyên biệt tương thích. H670 nâng toàn bộ lên Wi-Fi 7, uplink 5GbE và cổng xuống 2.5GbE.
WW00 thường là lựa chọn an toàn hơn khi endpoint hỗ trợ PoE chuẩn. WW02 chỉ nên dùng khi hồ sơ thiết bị nêu rõ yêu cầu passive 48V. Không thay mã dựa trên việc hình thức bên ngoài giống nhau.
Checklist thi công H550-WW00
- Xác nhận part number WW00 và loại PoE Out 802.3af trong đơn hàng.
- Tính nguồn vào 802.3bt/uPoE/PoH và tổng PoE của switch tầng.
- Kiểm tra endpoint nhận nguồn, công suất, VLAN và chiều dài cáp.
- Đối chiếu hộp âm tường, bracket, hướng cáp và vị trí nội thất.
- Thử Wi-Fi, bốn cổng LAN, PoE Out, BLE/Zigbee và roaming.
- Ghi nhận phòng–serial–cổng switch–endpoint để hỗ trợ vận hành.
Giải pháp nên kết hợp
H550-WW00 phù hợp khách sạn, resort, chung cư, căn hộ và ký túc xá. Switch tầng phải được chọn theo số phòng, tổng PoE và uplink, không chỉ theo số cổng.
Cần kiểm tra điện thoại hoặc camera có nhận PoE từ H550-WW00? Gửi model endpoint, công suất và switch cấp nguồn qua RUCKUS Việt Nam để đối chiếu trước khi đặt hàng.
